Установка для знезалізнення води
Номер патенту: 63282
Опубліковано: 10.10.2011
Автори: Орлов Валерій Олегович, Зощук Віталій Олегович, Куницький Сергій Олегович
Формула / Реферат
Установка для знезалізнення води, що складається з: корпусу фільтра, що містить плаваюче фільтруюче завантаження, яке утримується у притопленому стані решіткою, трубопроводом для подачі вихідної води і трубопроводом відводу фільтрату, яка відрізняється тим, що після трубопроводу подачі вихідної води встановлена колона забезпечення постійного тиску, яка зв'язана з фільтром трубопроводом подачі керованої води.
Текст

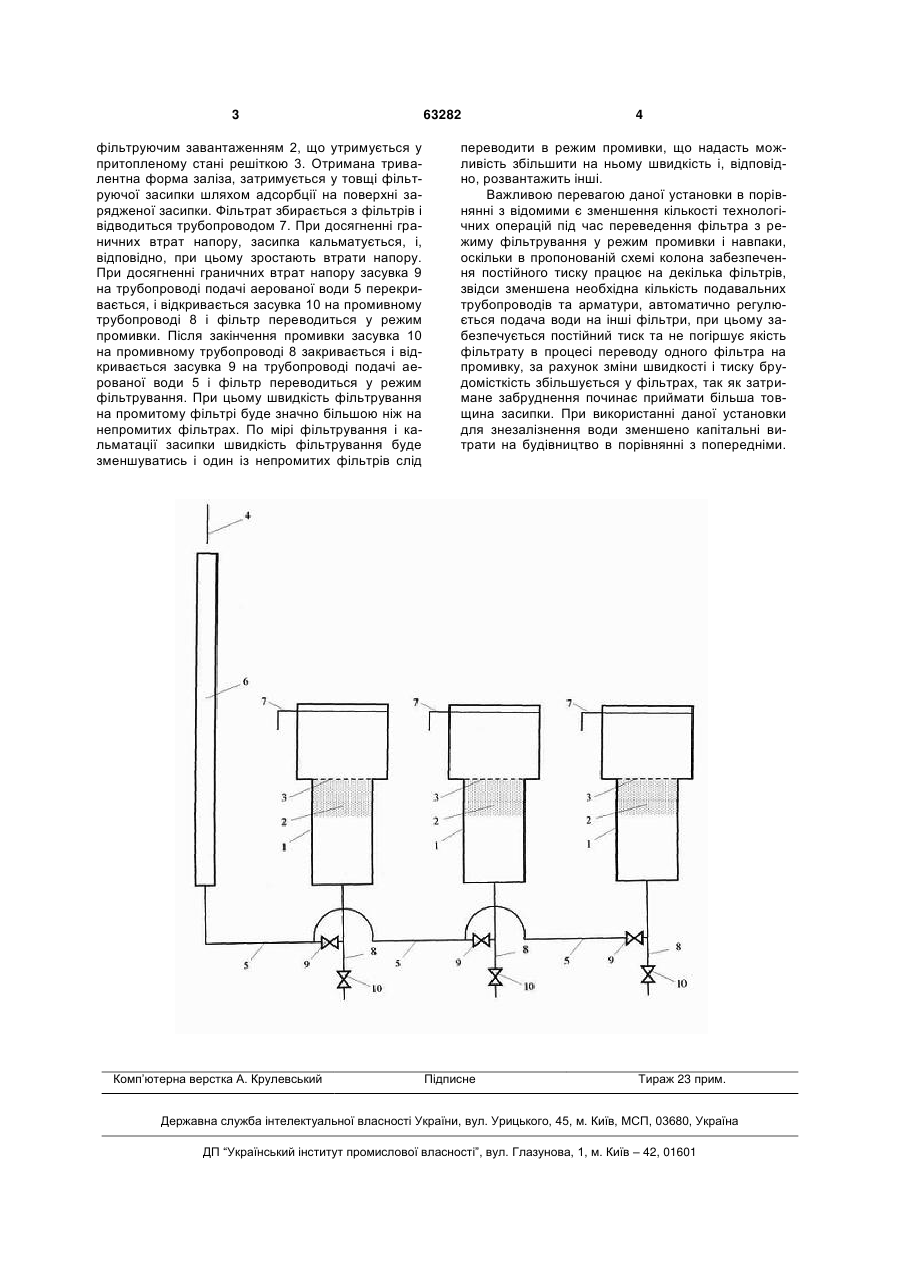

Установка для знезалізнення води, що скла 3 фільтруючим завантаженням 2, що утримується у притопленому стані решіткою 3. Отримана тривалентна форма заліза, затримується у товщі фільтруючої засипки шляхом адсорбції на поверхні зарядженої засипки. Фільтрат збирається з фільтрів і відводиться трубопроводом 7. При досягненні граничних втрат напору, засипка кальматується, і, відповідно, при цьому зростають втрати напору. При досягненні граничних втрат напору засувка 9 на трубопроводі подачі аерованої води 5 перекривається, і відкривається засувка 10 на промивному трубопроводі 8 і фільтр переводиться у режим промивки. Після закінчення промивки засувка 10 на промивному трубопроводі 8 закривається і відкривається засувка 9 на трубопроводі подачі аерованої води 5 і фільтр переводиться у режим фільтрування. При цьому швидкість фільтрування на промитому фільтрі буде значно більшою ніж на непромитих фільтрах. По мірі фільтрування і кальматації засипки швидкість фільтрування буде зменшуватись і один із непромитих фільтрів слід Комп’ютерна верстка А. Крулевський 63282 4 переводити в режим промивки, що надасть можливість збільшити на ньому швидкість і, відповідно, розвантажить інші. Важливою перевагою даної установки в порівнянні з відомими є зменшення кількості технологічних операцій під час переведення фільтра з режиму фільтрування у режим промивки і навпаки, оскільки в пропонованій схемі колона забезпечення постійного тиску працює на декілька фільтрів, звідси зменшена необхідна кількість подавальних трубопроводів та арматури, автоматично регулюється подача води на інші фільтри, при цьому забезпечується постійний тиск та не погіршує якість фільтрату в процесі переводу одного фільтра на промивку, за рахунок зміни швидкості і тиску брудомісткість збільшується у фільтрах, так як затримане забруднення починає приймати більша товщина засипки. При використанні даної установки для знезалізнення води зменшено капітальні витрати на будівництво в порівнянні з попередніми. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for deferrization of water
Автори англійськоюOrlov Valerii Olehovych, Zoschuk Vitalii Olehovych, Kunytskyi Serhii Olehovych
Назва патенту російськоюУстановка для обезжелезивания воды
Автори російськоюОрлов Валерий Олегович, Зощук Виталий Олегович, Куницкий Сергей Олегович
МПК / Мітки
МПК: C02F 1/64
Мітки: води, установка, знезалізнення
