Каркас споруди з зубчастим барабаном
Номер патенту: 63295
Опубліковано: 10.10.2011
Автори: Рябцев Олександр Віталійович, Кухар Ганна Володимирівна, Петраков Олександр Олександрович, Віноградов Володимир Миколайович
Формула / Реферат
Каркас споруди з зубчастим барабаном, який вміщує фундаменти стаканного типу з можливістю прямовисного пересування, встановлені на них колони з зубчастими рейками, які входять у зчеплення з зубчастим колесом, який відрізняється тим, що до верхньої частини колон прикріплений одним кінцем трос, а другим кінцем трос намотаний на зубчастий барабан, до якого проходить через шків, в свою чергу зубчастий барабан входить у зчеплення з зубчастим колесом, яке з'єднане з зубчастою рейкою, прикріпленою до колони, а з другого боку колони кріпиться аналогічна система, яка складається з зубчастої рейки, колеса, шківа та зубчастого барабана, на який одним кінцем намотаний трос, а іншим кінцем трос кріпиться до суміжної колони.
Текст

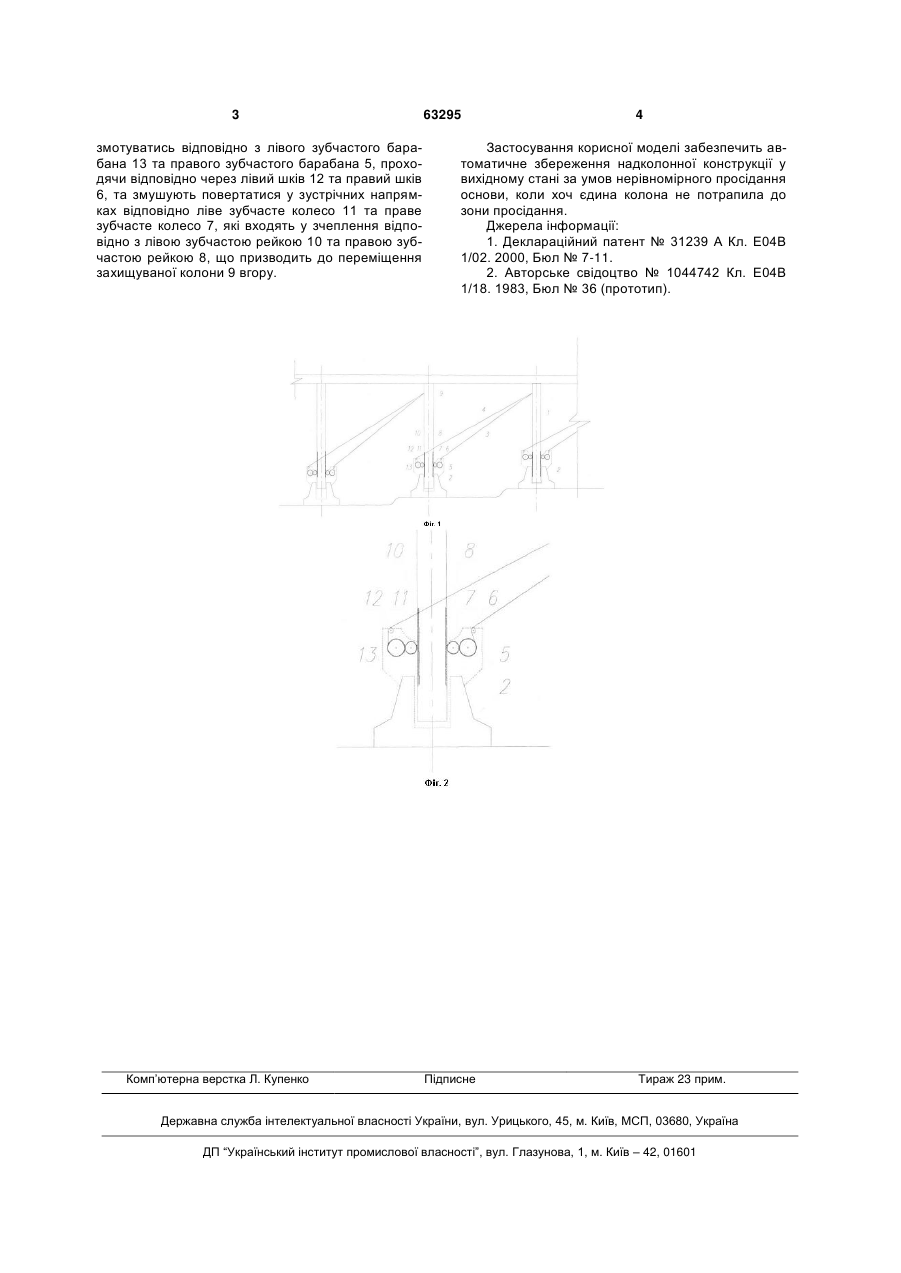

Каркас споруди з зубчастим барабаном, який вміщує фундаменти стаканного типу з можливістю 3 змотуватись відповідно з лівого зубчастого барабана 13 та правого зубчастого барабана 5, проходячи відповідно через лівий шків 12 та правий шків 6, та змушують повертатися у зустрічних напрямках відповідно ліве зубчасте колесо 11 та праве зубчасте колесо 7, які входять у зчеплення відповідно з лівою зубчастою рейкою 10 та правою зубчастою рейкою 8, що призводить до переміщення захищуваної колони 9 вгору. Комп’ютерна верстка Л. Купенко 63295 4 Застосування корисної моделі забезпечить автоматичне збереження надколонної конструкції у вихідному стані за умов нерівномірного просідання основи, коли хоч єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02. 2000, Бюл № 7-11. 2. Авторське свідоцтво № 1044742 Кл. Е04В 1/18. 1983, Бюл № 36 (прототип). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBuilding frame with a sproket drum
Автори англійськоюPetrakov Oleksandr Oleksandrovych, Vinohradov Volodymyr Mykolaiovych, Kukhar Hanna Volodymyrivna, Riabtsev Oleksandr Vitaliiovych
Назва патенту російськоюКаркас сооружения с зубчатым барабаном
Автори російськоюПетраков Александр Александрович, Виноградов Владимир Николаевич, Кухар Анна Владимировна, Рябцев Александр Витальевич
МПК / Мітки
МПК: E04B 1/18
Мітки: барабаном, каркас, споруди, зубчастим
