Опора з активним навантаженням
Номер патенту: 63298
Опубліковано: 10.10.2011
Автори: Петраков Олександр Олександрович, Кухар Ганна Володимирівна, Віноградов Володимир Миколайович, Бойко Євген Михайлович
Формула / Реферат
Опора з активним навантаженням, яка містить фундаменти, жорстко закріплені на них колони, телескопічні насадки з прорізами та важелі, яка відрізняється тим, що важелі одним кінцем закріплені шарнірно до центру нижньої частини прогонової конструкції, а на другий кінець важеля закріплений зубчастий сегмент, який входить у зчеплення з зубчастим барабаном, що з'єднані між собою скобою, яка гойдається, в свою чергу зубчастий барабан консольно прикріплений до верхньої частини телескопічної насадки, розташованої на верхній частині колони, причому на зубчастий барабан одним кінцем намотаний трос, який іншим кінцем прикріплений до прогонової конструкції.
Текст

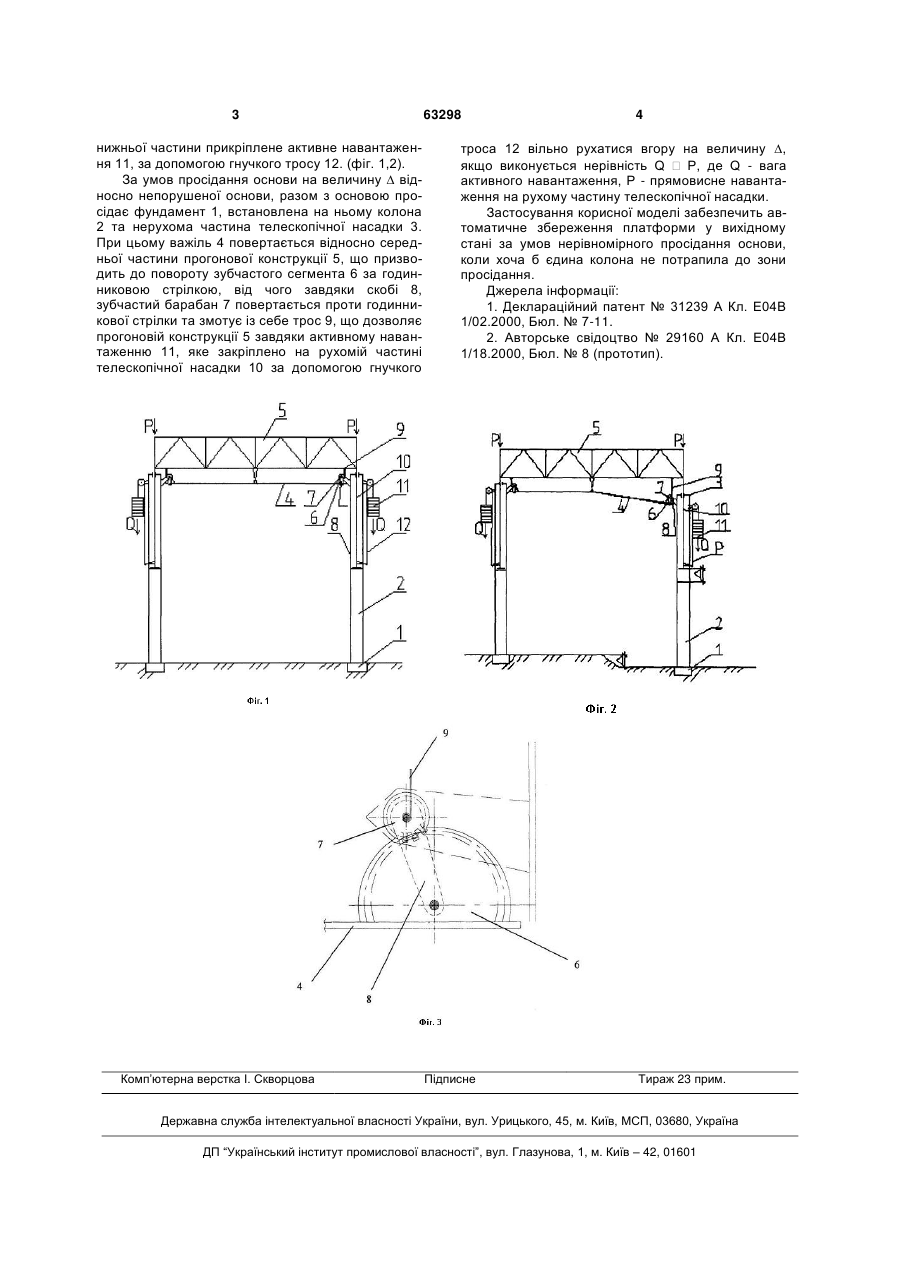

Опора з активним навантаженням, яка містить фундаменти, жорстко закріплені на них колони, 3 нижньої частини прикріплене активне навантаження 11, за допомогою гнучкого тросу 12. (фіг. 1,2). За умов просідання основи на величину відносно непорушеної основи, разом з основою просідає фундамент 1, встановлена на ньому колона 2 та нерухома частина телескопічної насадки 3. При цьому важіль 4 повертається відносно середньої частини прогонової конструкції 5, що призводить до повороту зубчастого сегмента 6 за годинниковою стрілкою, від чого завдяки скобі 8, зубчастий барабан 7 повертається проти годинникової стрілки та змотує із себе трос 9, що дозволяє прогоновій конструкції 5 завдяки активному навантаженню 11, яке закріплено на рухомій частині телескопічної насадки 10 за допомогою гнучкого Комп’ютерна верстка І. Скворцова 63298 4 троса 12 вільно рухатися вгору на величину , якщо виконується нерівність Q Р, де Q - вага активного навантаження, Р - прямовисне навантаження на рухому частину телескопічної насадки. Застосування корисної моделі забезпечить автоматичне збереження платформи у вихідному стані за умов нерівномірного просідання основи, коли хоча б єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02.2000, Бюл. № 7-11. 2. Авторське свідоцтво № 29160 А Кл. Е04В 1/18.2000, Бюл. № 8 (прототип). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport with active load
Автори англійськоюPetrakov Oleksandr Oleksandrovych, Vinohradov Volodymyr Mykolaiovych, Kukhar Hanna Volodymyrivna, Boiko Yevhen Mykhailovych
Назва патенту російськоюОпора с активной нагрузкой
Автори російськоюПетраков Александр Александрович, Виноградов Владимир Николаевич, Кухар Анна Владимировна, Бойко Евгений Михайлович
МПК / Мітки
МПК: E04B 1/18
Мітки: активним, опора, навантаженням
