Опора для автоматичного збереження горизонтального стану прогонової конструкції

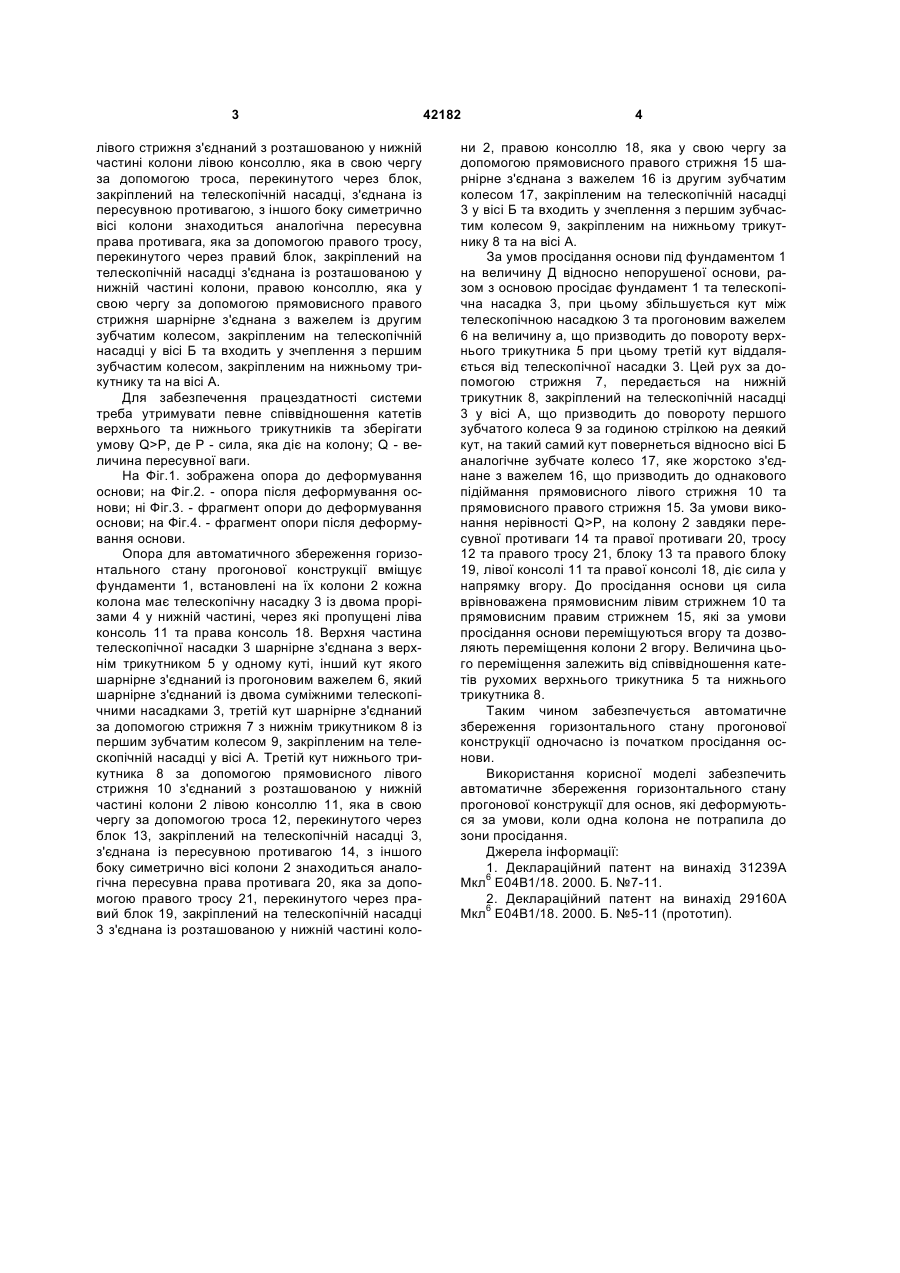

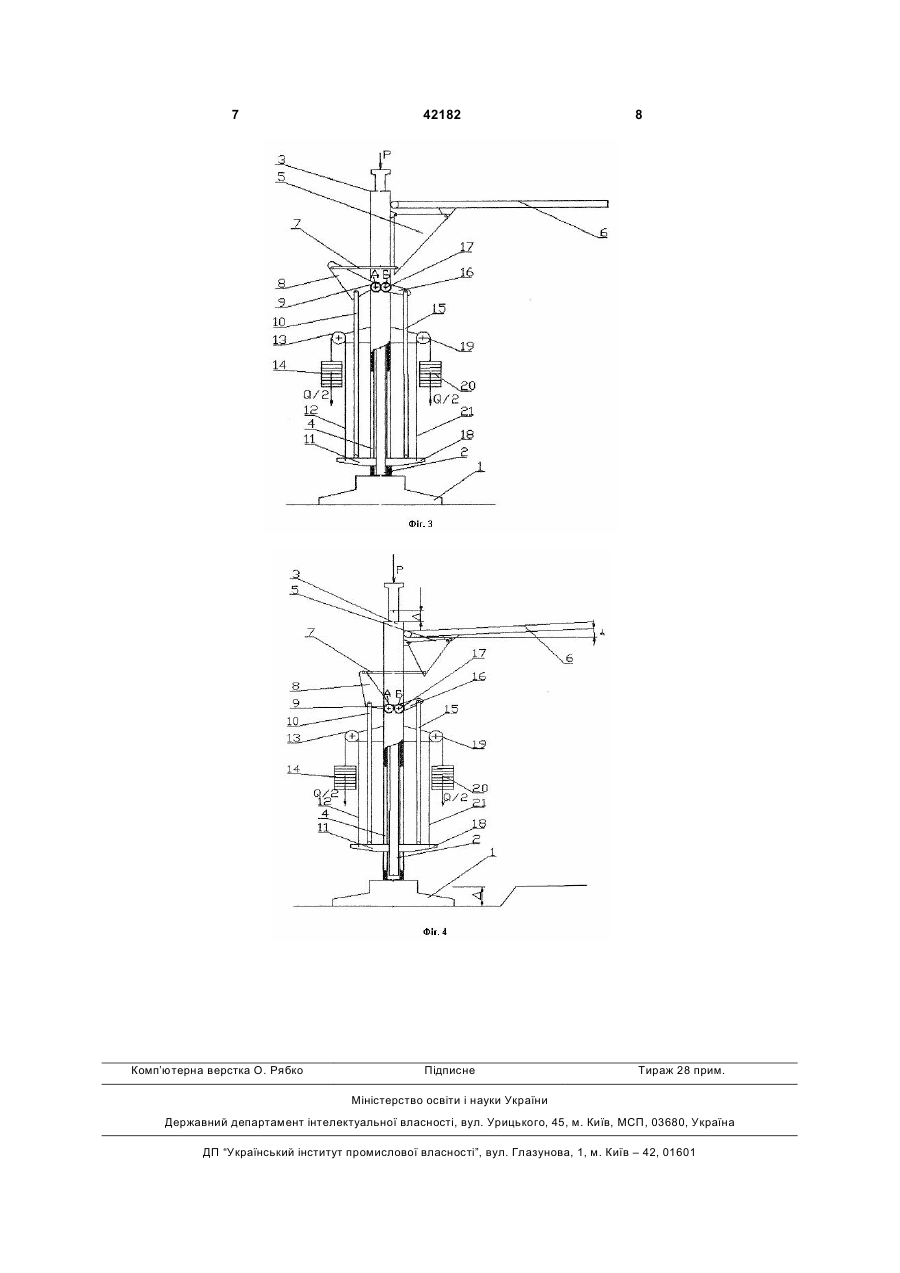

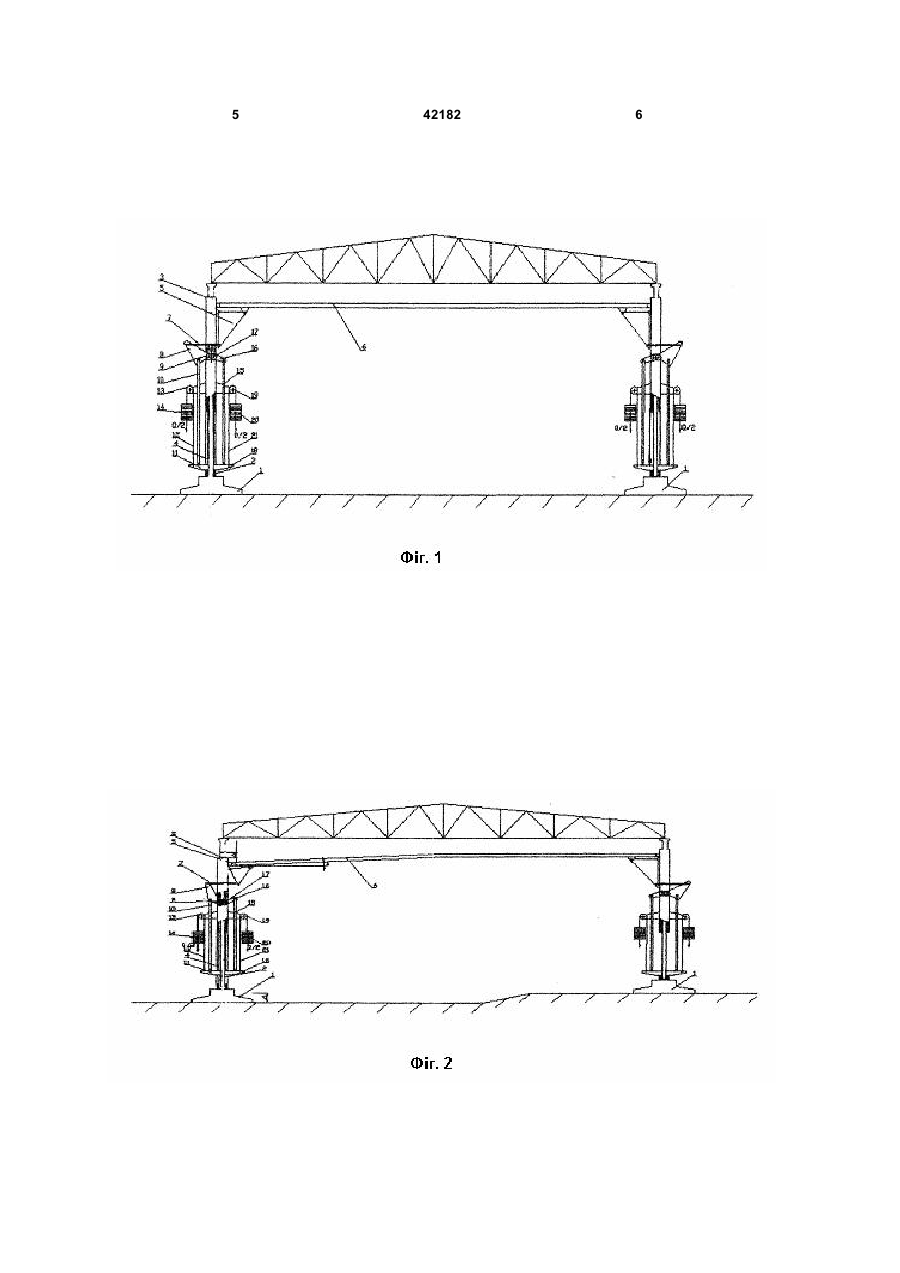

1. Опора для автоматичного збереження горизонтального стану прогонової конструкції, яка включає фундаменти, встановлені на них колони, кожна колона має телескопічну насадку із прорізами у нижній частині, через які пропущені консолі, до яких закріплені троси із пересувною противагою, яка передає на колону діяння вгору, яка відрізняється тим, що верхня частина телескопічної насадки шарнірно з'єднана з верхнім трикутником (5) у одному куті, інший кут якого шарнірно з'єднаний із прогоновим важелем, третій кут шарнірно з'єднаний за допомогою стрижня з нижнім трикутником із першим зубчатим колесом (9), закріпленим на телескопічній насадці, третій кут цього три U 2 (19) 1 3 лівого стрижня з'єднаний з розташованою у нижній частині колони лівою консоллю, яка в свою чергу за допомогою троса, перекинутого через блок, закріплений на телескопічній насадці, з'єднана із пересувною противагою, з іншого боку симетрично вісі колони знаходиться аналогічна пересувна права противага, яка за допомогою правого тросу, перекинутого через правий блок, закріплений на телескопічній насадці з'єднана із розташованою у нижній частині колони, правою консоллю, яка у свою чергу за допомогою прямовисного правого стрижня шарнірне з'єднана з важелем із другим зубчатим колесом, закріпленим на телескопічній насадці у вісі Б та входить у зчеплення з першим зубчастим колесом, закріпленим на нижньому трикутнику та на вісі А. Для забезпечення працездатності системи треба утримувати певне співвідношення катетів верхнього та нижнього трикутників та зберігати умову Q>P, де Р - сила, яка діє на колону; Q - величина пересувної ваги. На Фіг.1. зображена опора до деформування основи; на Фіг.2. - опора після деформування основи; ні Фіг.3. - фрагмент опори до деформування основи; на Фіг.4. - фрагмент опори після деформування основи. Опора для автоматичного збереження горизонтального стану прогонової конструкції вміщує фундаменти 1, встановлені на їх колони 2 кожна колона має телескопічну насадку 3 із двома прорізами 4 у нижній частині, через які пропущені ліва консоль 11 та права консоль 18. Верхня частина телескопічної насадки 3 шарнірне з'єднана з верхнім трикутником 5 у одному куті, інший кут якого шарнірне з'єднаний із прогоновим важелем 6, який шарнірне з'єднаний із двома суміжними телескопічними насадками 3, третій кут шарнірне з'єднаний за допомогою стрижня 7 з нижнім трикутником 8 із першим зубчатим колесом 9, закріпленим на телескопічній насадці у вісі А. Третій кут нижнього трикутника 8 за допомогою прямовисного лівого стрижня 10 з'єднаний з розташованою у нижній частині колони 2 лівою консоллю 11, яка в свою чергу за допомогою троса 12, перекинутого через блок 13, закріплений на телескопічній насадці 3, з'єднана із пересувною противагою 14, з іншого боку симетрично вісі колони 2 знаходиться аналогічна пересувна права противага 20, яка за допомогою правого тросу 21, перекинутого через правий блок 19, закріплений на телескопічній насадці 3 з'єднана із розташованою у нижній частині коло 42182 4 ни 2, правою консоллю 18, яка у свою чергу за допомогою прямовисного правого стрижня 15 шарнірне з'єднана з важелем 16 із другим зубчатим колесом 17, закріпленим на телескопічній насадці 3 у вісі Б та входить у зчеплення з першим зубчастим колесом 9, закріпленим на нижньому трикутнику 8 та на вісі А. За умов просідання основи під фундаментом 1 на величину Д відносно непорушеної основи, разом з основою просідає фундамент 1 та телескопічна насадка 3, при цьому збільшується кут між телескопічною насадкою 3 та прогоновим важелем 6 на величину а, що призводить до повороту верхнього трикутника 5 при цьому третій кут віддаляється від телескопічної насадки 3. Цей рух за допомогою стрижня 7, передається на нижній трикутник 8, закріплений на телескопічній насадці 3 у вісі А, що призводить до повороту першого зубчатого колеса 9 за годиною стрілкою на деякий кут, на такий самий кут повернеться відносно вісі Б аналогічне зубчате колесо 17, яке жорстоко з'єднане з важелем 16, що призводить до однакового підіймання прямовисного лівого стрижня 10 та прямовисного правого стрижня 15. За умови виконання нерівності Q>P, на колону 2 завдяки пересувної противаги 14 та правої противаги 20, тросу 12 та правого тросу 21, блоку 13 та правого блоку 19, лівої консолі 11 та правої консолі 18, діє сила у напрямку вгору. До просідання основи ця сила врівноважена прямовисним лівим стрижнем 10 та прямовисним правим стрижнем 15, які за умови просідання основи переміщуються вгору та дозволяють переміщення колони 2 вгору. Величина цього переміщення залежить від співвідношення катетів рухомих верхнього трикутника 5 та нижнього трикутника 8. Таким чином забезпечується автоматичне збереження горизонтального стану прогонової конструкції одночасно із початком просідання основи. Використання корисної моделі забезпечить автоматичне збереження горизонтального стану прогонової конструкції для основ, які деформуються за умови, коли одна колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент на винахід 31239А Мкл6 Е04В1/18. 2000. Б. №7-11. 2. Деклараційний патент на винахід 29160А Мкл6 Е04В1/18. 2000. Б. №5-11 (прототип). 5 42182 6 7 Комп’ютерна верстка О. Рябко 42182 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
