Опора під вітроенергетичну установку для просідаючих основ

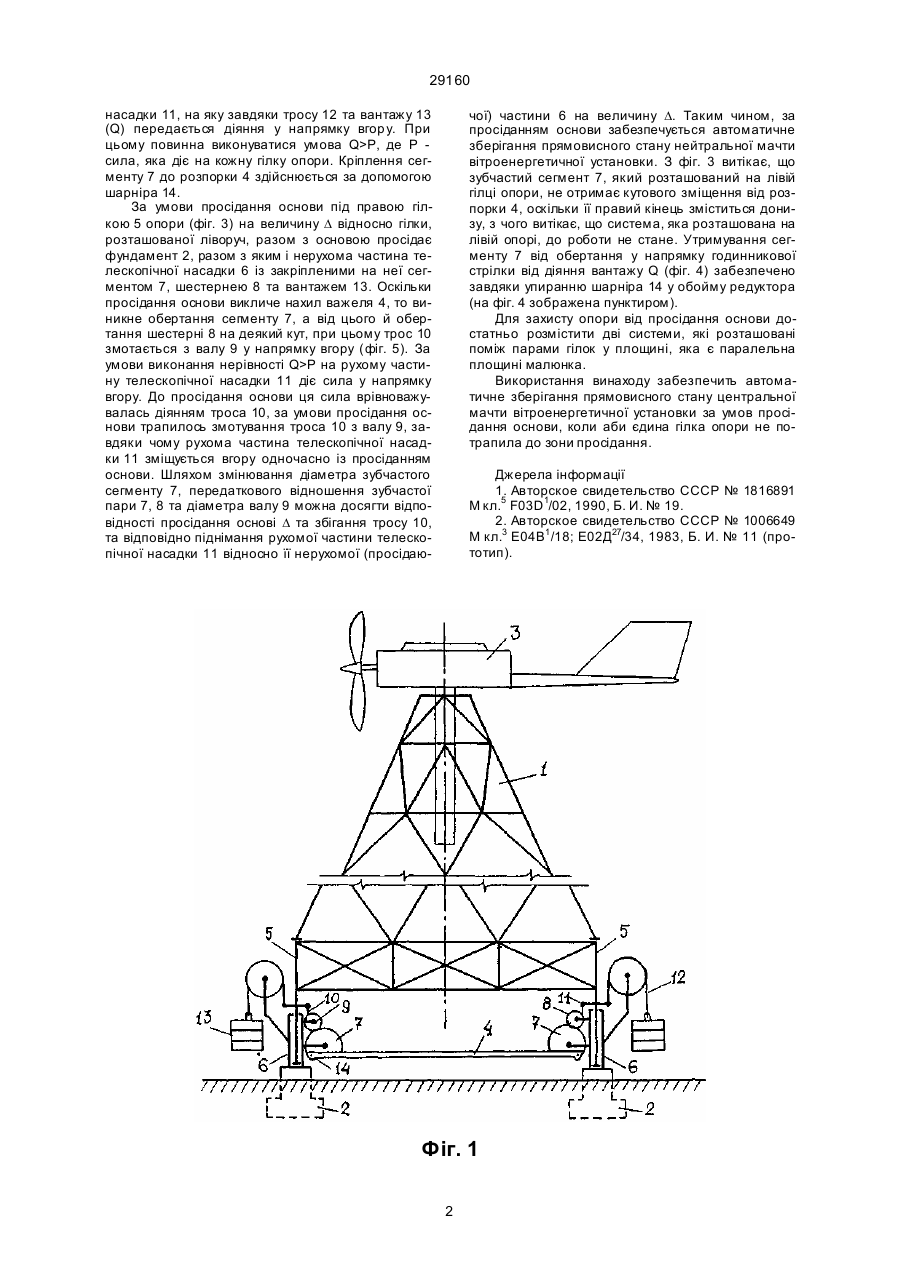

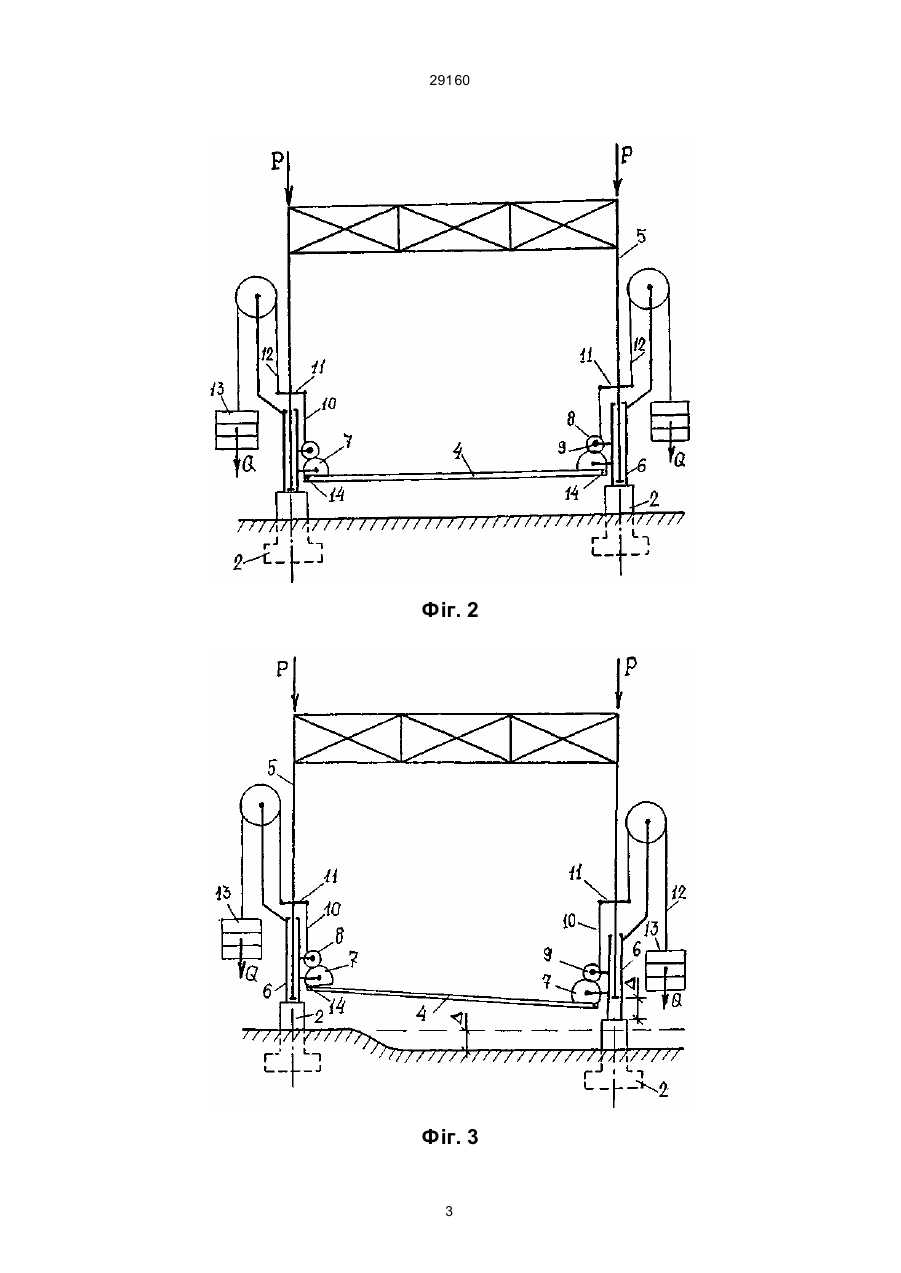

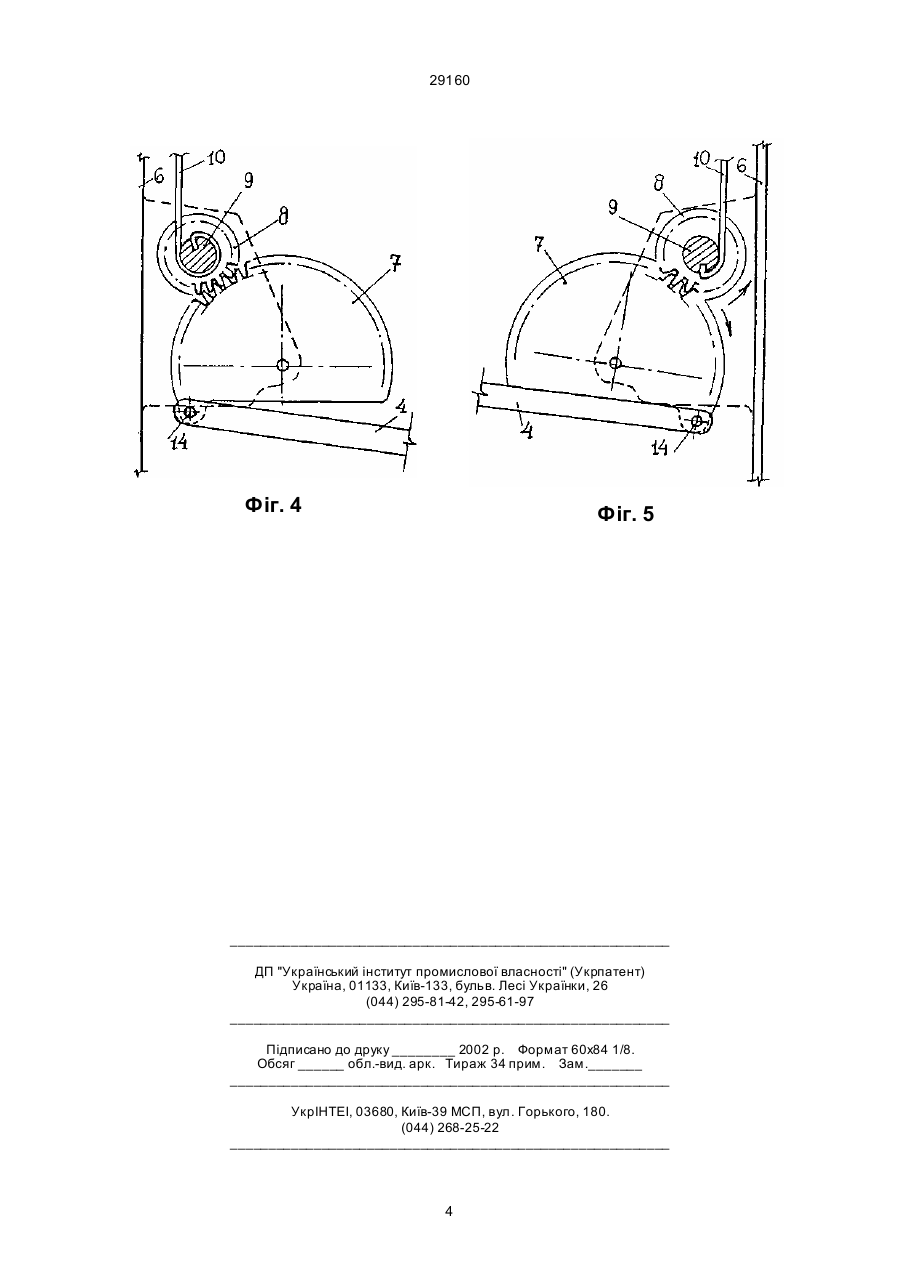

1. Опора під вітроенергетичну установку для просідаючих основ, вміщує каркас, який установлений на фундаменти, розміщену у ньому центральну мачту з вітроагрегатом та систему зв'язків і розпорок поміж гілками каркасу, яка відрізняєть 29160 чої) частини 6 на величину D. Таким чином, за просіданням основи забезпечується автоматичне зберігання прямовисного стану нейтральної мачти вітроенергетичної установки. З фіг. 3 витікає, що зубчастий сегмент 7, який розташований на лівій гілці опори, не отримає кутового зміщення від розпорки 4, оскільки її правий кінець зміститься донизу, з чого витікає, що система, яка розташована на лівій опорі, до роботи не стане. Утримування сегменту 7 від обертання у напрямку годинникової стрілки від діяння вантажу Q (фіг. 4) забезпечено завдяки упиранню шарніра 14 у обойму редуктора (на фіг. 4 зображена пунктиром). Для захисту опори від просідання основи достатньо розмістити дві системи, які розташовані поміж парами гілок у площині, яка є паралельна площині малюнка. Використання винаходу забезпечить автоматичне зберігання прямовисного стану центральної мачти вітроенергетичної установки за умов просідання основи, коли аби єдина гілка опори не потрапила до зони просідання. насадки 11, на яку завдяки тросу 12 та вантажу 13 (Q) передається діяння у напрямку вгор у. При цьому повинна виконуватися умова Q>P, де Р сила, яка діє на кожну гілку опори. Кріплення сегменту 7 до розпорки 4 здійснюється за допомогою шарніра 14. За умови просідання основи під правою гілкою 5 опори (фіг. 3) на величину D відносно гілки, розташованої ліворуч, разом з основою просідає фундамент 2, разом з яким і нерухома частина телескопічної насадки 6 із закріпленими на неї сегментом 7, шестернею 8 та вантажем 13. Оскільки просідання основи викличе нахил важеля 4, то виникне обертання сегменту 7, а від цього й обертання шестерні 8 на деякий кут, при цьому трос 10 змотається з валу 9 у напрямку вгору (фіг. 5). За умови виконання нерівності Q>Р на рухому частину телескопічної насадки 11 діє сила у напрямку вгору. До просідання основи ця сила врівноважувалась діянням троса 10, за умови просідання основи трапилось змотування троса 10 з валу 9, завдяки чому рухома частина телескопічної насадки 11 зміщується вгору одночасно із просіданням основи. Шляхом змінювання діаметра зубчастого сегменту 7, передаткового відношення зубчастої пари 7, 8 та діаметра валу 9 можна досягти відповідності просідання основі D та збігання тросу 10, та відповідно піднімання рухомої частини телескопічної насадки 11 відносно її нерухомої (просідаю Джерела інформації 1. Авторское свидетельство СССР № 1816891 М кл.5 F03D1/02, 1990, Б. И. № 19. 2. Авторское свидетельство СССР № 1006649 М кл.3 Е04В1 /18; Е02Д27/34, 1983, Б. И. № 11 (прототип). Фіг. 1 2 29160 Фіг. 2 Фіг. 3 3 29160 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
