Кабель для рухомого складу рейкового транспорту

Номер патенту: 63303

Опубліковано: 10.10.2011

Автор: Бутко Татьяна Вікторовна

Завантажити PDF файл.

Формула / Реферат

1. Кабель для рухомого складу рейкового транспорту, який містить скручені мідні струмопровідні жили, кожну з яких покрито ізоляцією з олефінового термоеластопласту, та зовнішню полімерну оболонку, який відрізняється тим, що як матеріал оболонки використаний полівінілхлоридний термоеластопласт.

2. Кабель за п. 1, який відрізняється тим, що струмопровідні жили виконано багатодротовими.

3. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з термоеластопласту на основі поліетилену високого тиску.

4. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з термоеластопласту на основі блокспівполімеру пропілену з етиленом.

5. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з термоеластопласту, самозгасаючого на основі етилен-пропілен-дієнового каучуку.

6. Кабель за п. 1, який відрізняється тим, що додатково містить обмотку з синтетичної плівки, розташовану між скрученими струмопровідними жилами та оболонкою.

7. Кабель за п. 6, який відрізняється тим, що обмотка виконана з фторопластової плівки.

8. Кабель за п. 6, який відрізняється тим, що обмотка виконана з поліетилентерефталатної плівки.

9. Кабель за п. 1 або 6, який відрізняється тим, що додатково містить полімерну плівку, накладену на кожну струмопровідну жилу.

Текст

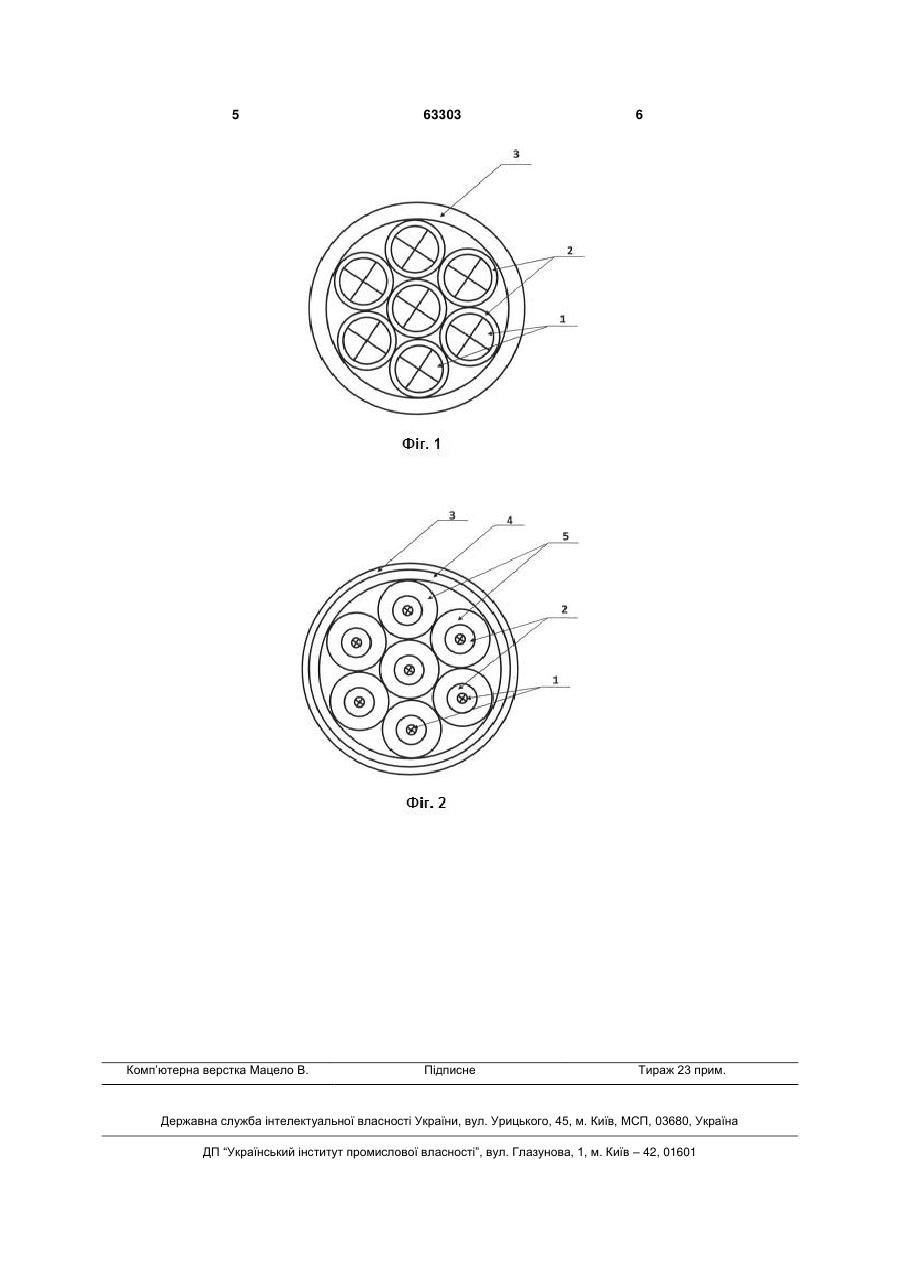

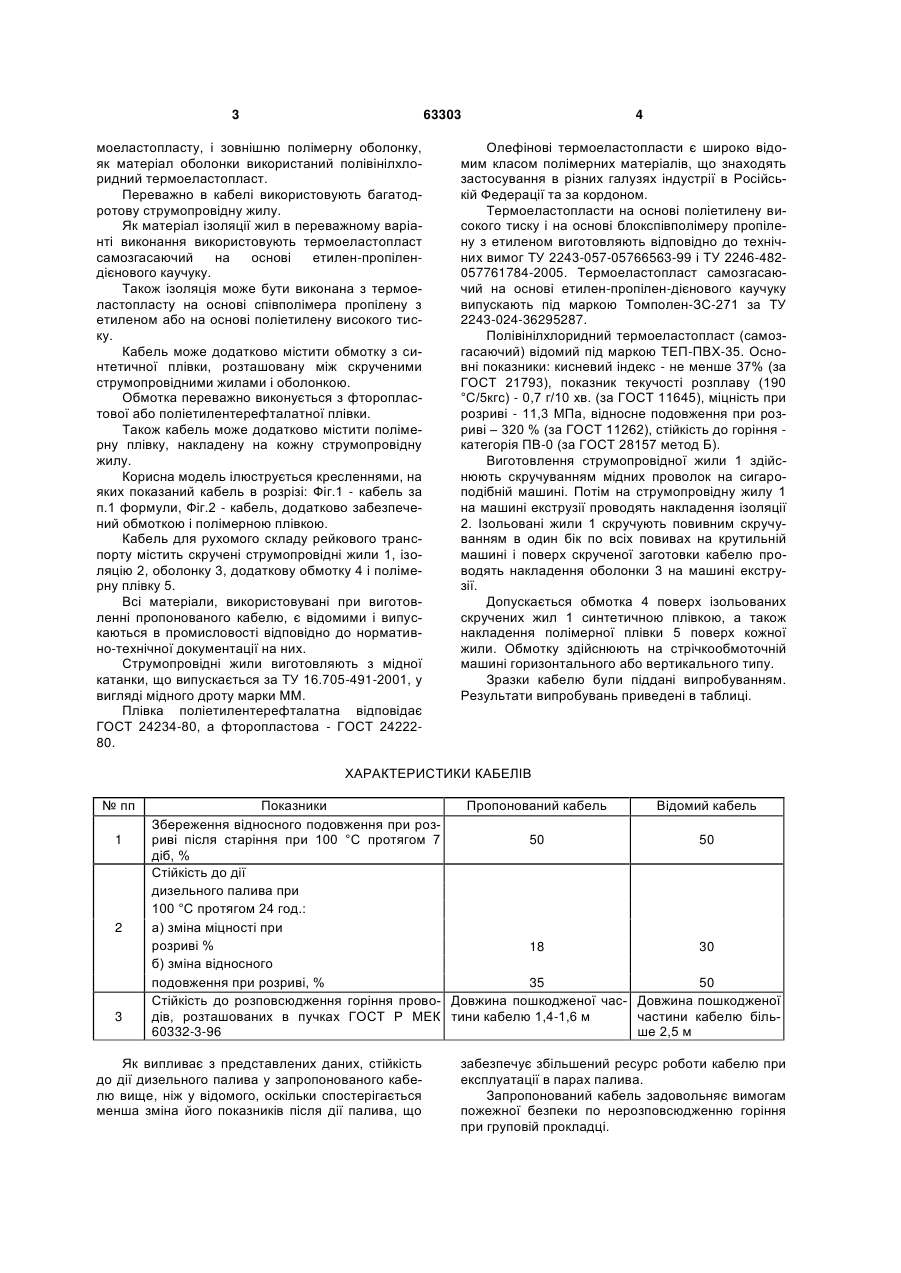

1. Кабель для рухомого складу рейкового транспорту, який містить скручені мідні струмопровідні жили, кожну з яких покрито ізоляцією з олефінового термоеластопласту, та зовнішню полімерну оболонку, який відрізняється тим, що як матеріал оболонки використаний полівінілхлоридний термоеластопласт. 2. Кабель за п. 1, який відрізняється тим, що струмопровідні жили виконано багатодротовими. 3. Кабель за п. 1, який відрізняється тим, що ізоляція виконана з термоеластопласту на основі поліетилену високого тиску. 3 63303 моеластопласту, і зовнішню полімерну оболонку, як матеріал оболонки використаний полівінілхлоридний термоеластопласт. Переважно в кабелі використовують багатодротову струмопровідну жилу. Як матеріал ізоляції жил в переважному варіанті виконання використовують термоеластопласт самозгасаючий на основі етилен-пропілендієнового каучуку. Також ізоляція може бути виконана з термоеластопласту на основі співполімера пропілену з етиленом або на основі поліетилену високого тиску. Кабель може додатково містити обмотку з синтетичної плівки, розташовану між скрученими струмопровідними жилами і оболонкою. Обмотка переважно виконується з фторопластової або поліетилентерефталатної плівки. Також кабель може додатково містити полімерну плівку, накладену на кожну струмопровідну жилу. Корисна модель ілюструється кресленнями, на яких показаний кабель в розрізі: Фіг.1 - кабель за п.1 формули, Фіг.2 - кабель, додатково забезпечений обмоткою і полімерною плівкою. Кабель для рухомого складу рейкового транспорту містить скручені струмопровідні жили 1, ізоляцію 2, оболонку 3, додаткову обмотку 4 і полімерну плівку 5. Всі матеріали, використовувані при виготовленні пропонованого кабелю, є відомими і випускаються в промисловості відповідно до нормативно-технічної документації на них. Струмопровідні жили виготовляють з мідної катанки, що випускається за ТУ 16.705-491-2001, у вигляді мідного дроту марки MM. Плівка поліетилентерефталатна відповідає ГОСТ 24234-80, а фторопластова - ГОСТ 2422280. 4 Олефінові термоеластопласти є широко відомим класом полімерних матеріалів, що знаходять застосування в різних галузях індустрії в Російській Федерації та за кордоном. Термоеластопласти на основі поліетилену високого тиску і на основі блокспівполімеру пропілену з етиленом виготовляють відповідно до технічних вимог ТУ 2243-057-05766563-99 і ТУ 2246-482057761784-2005. Термоеластопласт самозгасаючий на основі етилен-пропілен-дієнового каучуку випускають під маркою Томполен-ЗС-271 за ТУ 2243-024-36295287. Полівінілхлоридний термоеластопласт (самозгасаючий) відомий під маркою ТЕП-ПВХ-35. Основні показники: кисневий індекс - не менше 37% (за ГОСТ 21793), показник текучості розплаву (190 °С/5кгс) - 0,7 г/10 хв. (за ГОСТ 11645), міцність при розриві - 11,3 МПа, відносне подовження при розриві – 320 % (за ГОСТ 11262), стійкість до горіння категорія ПВ-0 (за ГОСТ 28157 метод Б). Виготовлення струмопровідної жили 1 здійснюють скручуванням мідних проволок на сигароподібній машині. Потім на струмопровідну жилу 1 на машині екструзії проводять накладення ізоляції 2. Ізольовані жили 1 скручують повивним скручуванням в один бік по всіх повивах на крутильній машині і поверх скрученої заготовки кабелю проводять накладення оболонки 3 на машині екструзії. Допускається обмотка 4 поверх ізольованих скручених жил 1 синтетичною плівкою, а також накладення полімерної плівки 5 поверх кожної жили. Обмотку здійснюють на стрічкообмоточній машині горизонтального або вертикального типу. Зразки кабелю були піддані випробуванням. Результати випробувань приведені в таблиці. ХАРАКТЕРИСТИКИ КАБЕЛІВ № пп 1 2 3 Показники Пропонований кабель Відомий кабель Збереження відносного подовження при розриві після старіння при 100 °С протягом 7 50 50 діб, % Стійкість до дії дизельного палива при 100 °С протягом 24 год.: а) зміна міцності при розриві % 18 30 б) зміна відносного подовження при розриві, % 35 50 Стійкість до розповсюдження горіння прово- Довжина пошкодженої час- Довжина пошкодженої дів, розташованих в пучках ГОСТ Р МЕК тини кабелю 1,4-1,6 м частини кабелю біль60332-3-96 ше 2,5 м Як випливає з представлених даних, стійкість до дії дизельного палива у запропонованого кабелю вище, ніж у відомого, оскільки спостерігається менша зміна його показників після дії палива, що забезпечує збільшений ресурс роботи кабелю при експлуатації в парах палива. Запропонований кабель задовольняє вимогам пожежної безпеки по нерозповсюдженню горіння при груповій прокладці. 5 Комп’ютерна верстка Мацело В. 63303 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cable for rolling stock of rail transport

Автори англійською

Butko Tetiana Viktorivna

Назва патенту російською

Кабель для подвижного состава рельсового транспорта

Автори російською

Бутко Татьяна Викторовна

МПК / Мітки

МПК: H01B 3/00

Мітки: рухомого, кабель, транспорту, рейкового, складу
