Черв’ячна передача
Номер патенту: 63330
Опубліковано: 10.10.2011
Автори: Піпа Борис Федорович, Місяць Володимир Петрович, Марченко Анатолій Іванович
Формула / Реферат
Черв'ячна передача, що містить два черв'яки, кінематично зв'язані між собою за допомогою двох циліндричних шестерень, та черв'ячне колесо з двома вінцями, кожен з яких кінематично зв'язаний з відповідним черв'яком, яка відрізняється тим, що додатково обладнана паразитною шестірнею, встановленою між циліндричними шестернями та зв'язаною з ними.
Текст

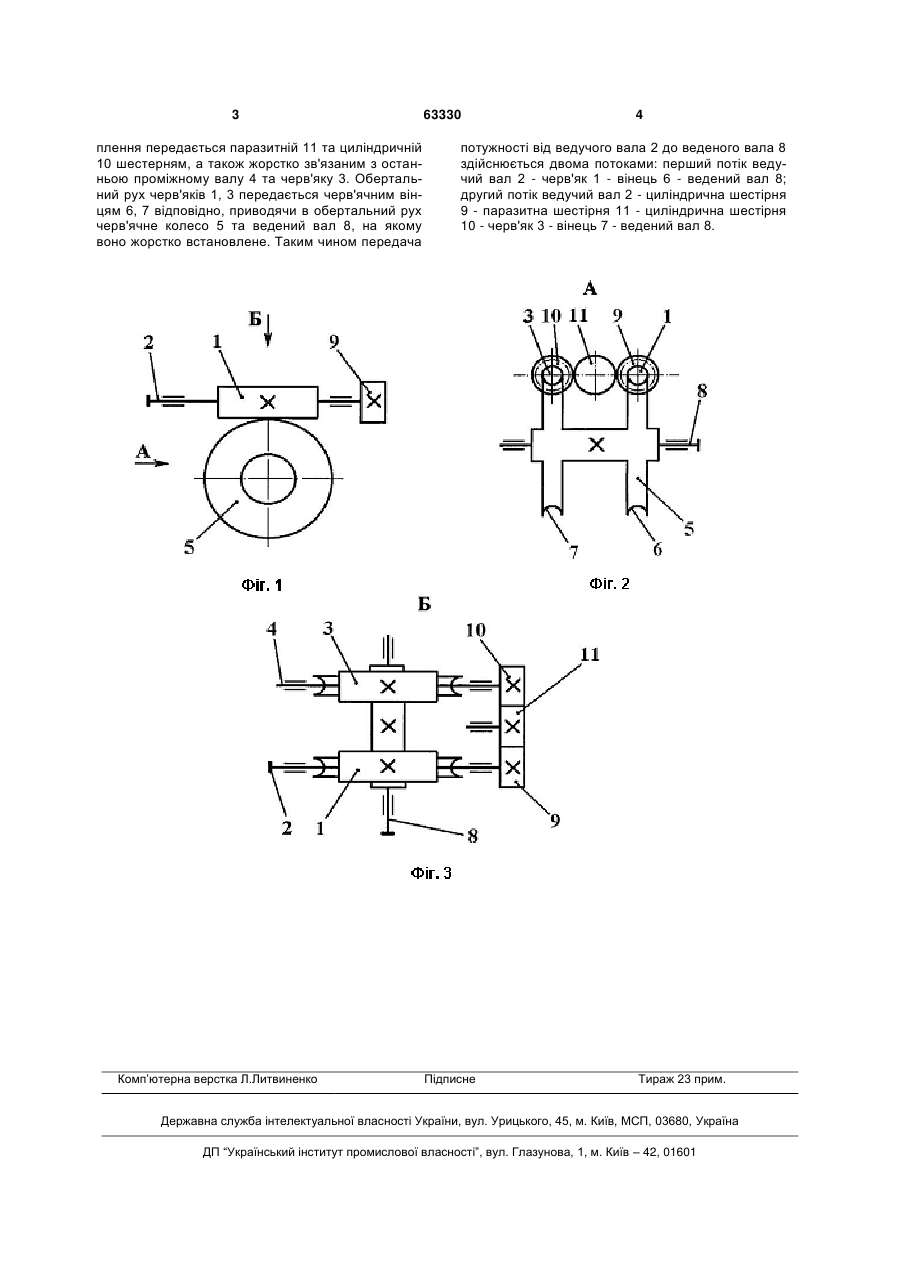

Черв'ячна передача, що містить два черв'яки, кінематично зв'язані між собою за допомогою двох циліндричних шестерень, та черв'ячне колесо з двома вінцями, кожен з яких кінематично зв'язаний з відповідним черв'яком, яка відрізняється тим, що додатково обладнана паразитною шестірнею, встановленою між циліндричними шестернями та зв'язаною з ними. (19) (21) u201101864 (22) 17.02.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 плення передається паразитній 11 та циліндричній 10 шестерням, а також жорстко зв'язаним з останньою проміжному валу 4 та черв'яку 3. Обертальний рух черв'яків 1, 3 передається черв'ячним вінцям 6, 7 відповідно, приводячи в обертальний рух черв'ячне колесо 5 та ведений вал 8, на якому воно жорстко встановлене. Таким чином передача Комп’ютерна верстка Л.Литвиненко 63330 4 потужності від ведучого вала 2 до веденого вала 8 здійснюється двома потоками: перший потік ведучий вал 2 - черв'як 1 - вінець 6 - ведений вал 8; другий потік ведучий вал 2 - циліндрична шестірня 9 - паразитна шестірня 11 - циліндрична шестірня 10 - черв'як 3 - вінець 7 - ведений вал 8. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gear
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЧервячная передача
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/16
