Черв’ячне колесо
Номер патенту: 63331
Опубліковано: 10.10.2011
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
Формула / Реферат
Черв'ячне колесо, що містить зубчастий вінець з внутрішньою поверхнею та ступицю з зовнішньою поверхнею, причому зубчастий вінець внутрішньою поверхнею встановлений на зовнішній поверхні ступиці, яке відрізняється тим, що додатково містить щонайменше чотири гвинти, рівномірно розташовані в ступиці та загвинчені в зубчастий вінець, а внутрішня поверхня зубчастого вінця та зовнішня поверхня ступиці виконані конічними.
Текст

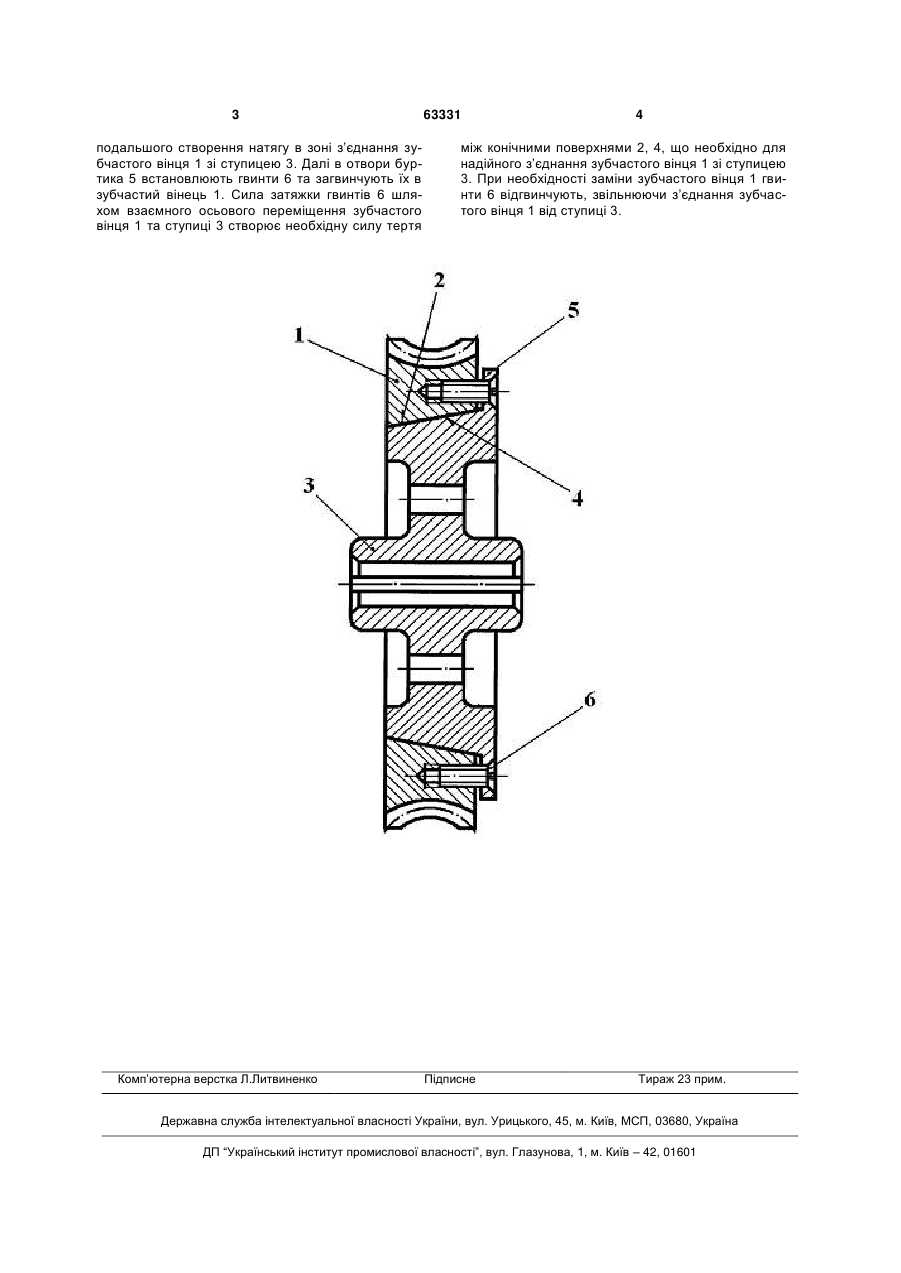

Черв'ячне колесо, що містить зубчастий вінець з внутрішньою поверхнею та ступицю з зов 3 подальшого створення натягу в зоні з’єднання зубчастого вінця 1 зі ступицею 3. Далі в отвори буртика 5 встановлюють гвинти 6 та загвинчують їх в зубчастий вінець 1. Сила затяжки гвинтів 6 шляхом взаємного осьового переміщення зубчастого вінця 1 та ступиці 3 створює необхідну силу тертя Комп’ютерна верстка Л.Литвиненко 63331 4 між конічними поверхнями 2, 4, що необхідно для надійного з’єднання зубчастого вінця 1 зі ступицею 3. При необхідності заміни зубчастого вінця 1 гвинти 6 відгвинчують, звільнюючи з’єднання зубчастого вінця 1 від ступиці 3. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorm gear wheel
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЧервячное колесо
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/16
