З’єднання валів
Номер патенту: 63329
Опубліковано: 10.10.2011
Автори: Рубанка Микола Миколайович, Чабан Віталій Васильович, Піпа Борис Федорович
Формула / Реферат
З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді різьбового з'єднання з внутрішньою та зовнішньою різьбами, зовнішня різьба розташована на кінці ведучого вала, а внутрішня різьба розташована всередині кінця веденого вала та має параметри, які співпадають з параметрами зовнішньої різьби, причому кінець ведучого вала виконано меншого діаметра, ніж діаметр ведучого вала.
Текст

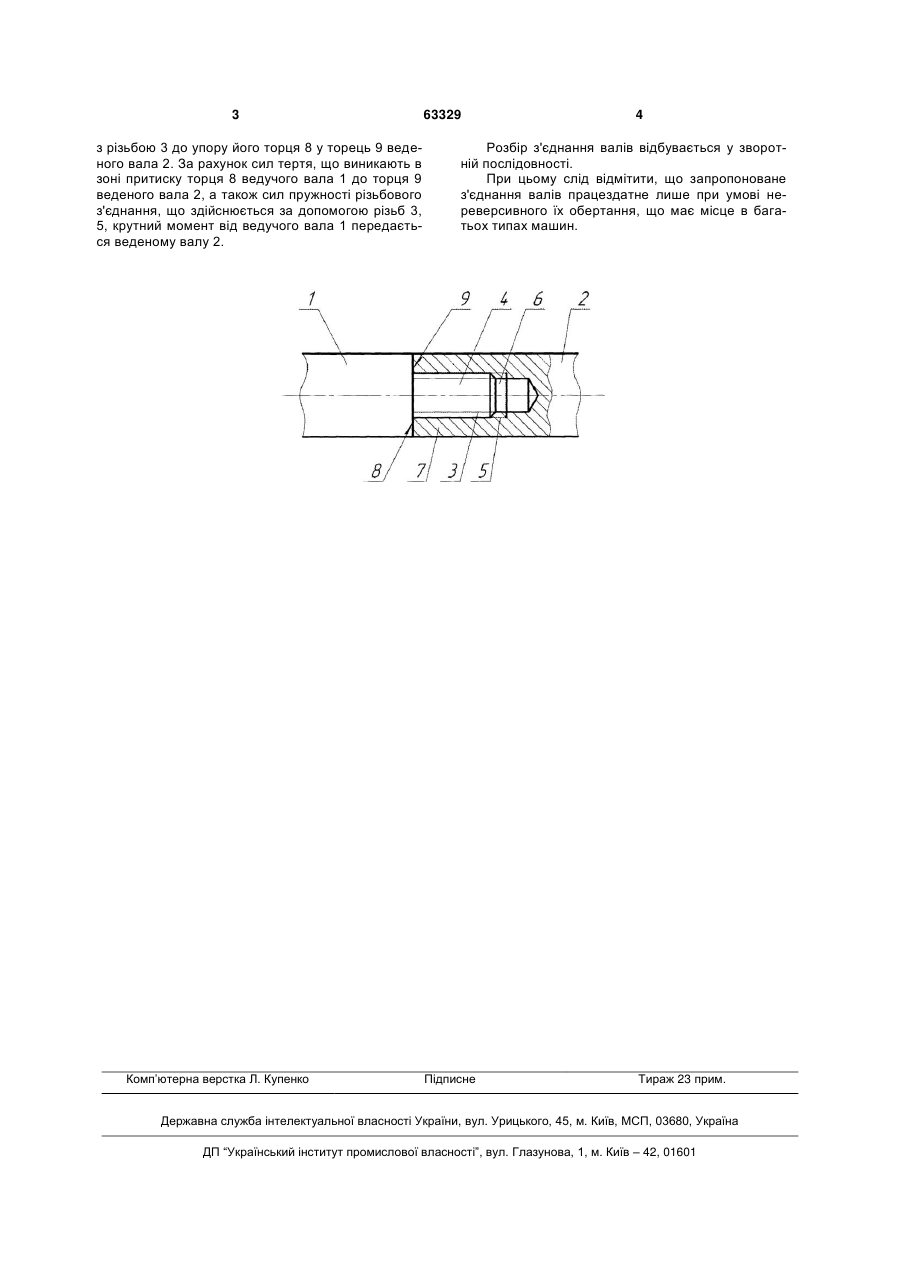

З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізня 3 з різьбою 3 до упору його торця 8 у торець 9 веденого вала 2. За рахунок сил тертя, що виникають в зоні притиску торця 8 ведучого вала 1 до торця 9 веденого вала 2, а також сил пружності різьбового з'єднання, що здійснюється за допомогою різьб 3, 5, крутний момент від ведучого вала 1 передається веденому валу 2. Комп’ютерна верстка Л. Купенко 63329 4 Розбір з'єднання валів відбувається у зворотній послідовності. При цьому слід відмітити, що запропоноване з'єднання валів працездатне лише при умові нереверсивного їх обертання, що має місце в багатьох типах машин. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaft joint
Автори англійськоюPipa Borys Fedorovych, Chaban Vitalii Vasyliovych, Rubanka Mykola Mykolaiovych
Назва патенту російськоюСоединение валов
Автори російськоюПипа Борис Федорович, Чабан Виталий Васильевич, Рубанка Николай Николаевич
МПК / Мітки
МПК: F16B 21/00
Код посилання
<a href="https://ua.patents.su/2-63329-zehdnannya-valiv.html" target="_blank" rel="follow" title="База патентів України">З’єднання валів</a>
З’єднання валів
Номер патенту: 62676
Опубліковано: 12.09.2011
Автори: Піпа Борис Федорович, Рубанка Микола Миколайович
МПК: F16D 1/00, F16B 31/00
Формула / Реферат:
1. З'єднання валів, що включає ведучий вал, ведений вал та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді диска зі стержнями з різьбою, розташованими співвісно диску по різні його боки, причому кінець кожного вала має різьбовий отвір, виконаний концентрично відносно поверхні вала, для загвинчування відповідного стержня, а діаметр диска виконано одного розміру з діаметрами кінців ведучого та...
З’єднання валів
Номер патенту: 27215
Опубліковано: 25.10.2007
Автори: Піпа Борис Федорович, Поладич Іван Валентинович
МПК: F16B 21/00
Формула / Реферат:
1. З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконано у вигляді циліндричного стержня з суцільною різьбою, причому кінець кожного вала має різьбовий отвір, виконаний концентрично відносно поверхні вала, для загвинчування відповідного кінця циліндричного стержня.2. З'єднання валів за п. 1, яке відрізняється тим, що розміри циліндричного стержня та...
З’єднання валів
Номер патенту: 12790
Опубліковано: 15.03.2006
Автори: Піпа Борис Федорович, Ловейкіна Світлана Олексіївна, Хомяк Олег Миколайович
МПК: F16B 21/00
Формула / Реферат:
1. З'єднання валів, що містить ведучий та ведений вали і з'єднуючий засіб, надітий на вали, яке відрізняється тим, що з'єднуючий засіб виконано у вигляді циліндричної пружини кручення, один кінець якої кінематично з'єднаний з ведучим валом, а другий кінець з'єднаний з веденим валом.2. З'єднання валів за п. 1, яке відрізняється тим, що внутрішній діаметр пружини вибирається із умови:dвн=d+(1...1,5)мм,де dвн - внутрішній...
З’єднання валів
Номер патенту: 28372
Опубліковано: 10.12.2007
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
МПК: F16B 21/00
Формула / Реферат:
З'єднання валів, що містить ведучий і ведений вали та муфту з засобом з'єднання валів муфтою, яке відрізняється тим, що засіб для з'єднання валів муфтою має щонайменше одну шпонку, один кінець якої встановлений у ведучий вал, а другий кінець встановлений у ведений вал.
З’єднання валів
Номер патенту: 29153
Опубліковано: 10.01.2008
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович, Павленко Георгій Іванович
МПК: F16B 21/00
Формула / Реферат:
1. З'єднання валів, що містить ведучий і ведений вали та засіб для з'єднання валів, яке відрізняється тим, що засіб для з'єднання валів виконаний у вигляді нарізного з'єднання, зовнішня різь якого розташована на кінці ведучого вала, а внутрішня різь, параметри якої співпадають з параметрами зовнішньої різі, розташована всередині глухого отвору кінця веденого вала.2. З'єднання валів за п. 1, яке відрізняється тим, що додатково містить...
