З’єднання валів
Номер патенту: 63332
Опубліковано: 10.10.2011
Формула / Реферат
З'єднання валів, що містить ведучий і ведений вали та стержень з різьбою для їх з'єднання, причому кінець кожного вала має різьбовий отвір, виконаний співвісно валу, для загвинчування в нього відповідного кінця стержня, яке відрізняється тим, що додатково містить фрикційну шайбу, розташовану на стержні між торцями валів.
Текст

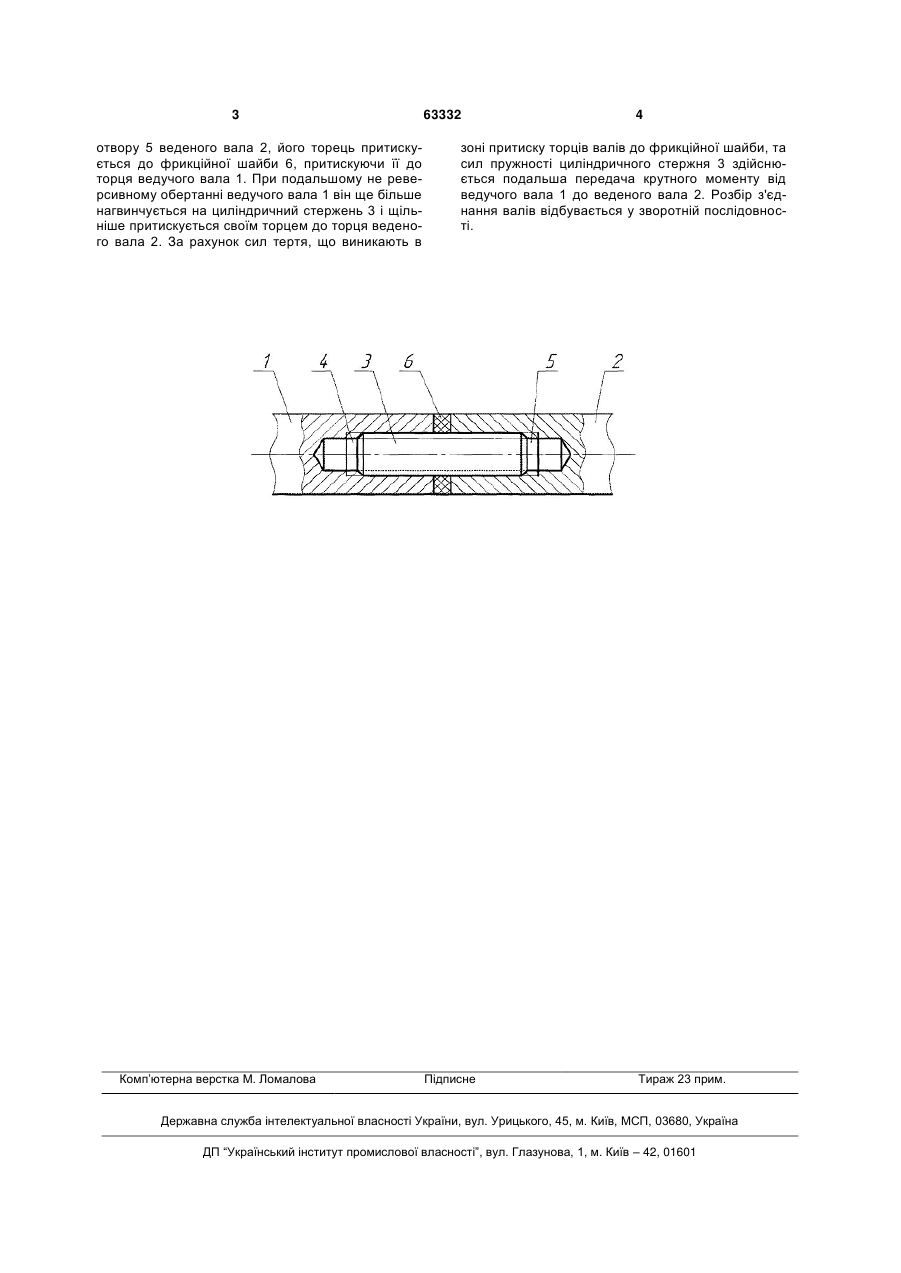

З'єднання валів, що містить ведучий і ведений вали та стержень з різьбою для їх з'єднання, причому кінець кожного вала має різьбовий отвір, виконаний співвісно валу, для загвинчування в нього відповідного кінця стержня, яке відрізняється тим, що додатково містить фрикційну шайбу, розташовану на стержні між торцями валів. (19) (21) u201101866 (22) 17.02.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, РУБАНКА МИКОЛА МИКОЛАЙОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 отвору 5 веденого вала 2, його торець притискується до фрикційної шайби 6, притискуючи її до торця ведучого вала 1. При подальшому не реверсивному обертанні ведучого вала 1 він ще більше нагвинчується на циліндричний стержень 3 і щільніше притискується своїм торцем до торця веденого вала 2. За рахунок сил тертя, що виникають в Комп’ютерна верстка М. Ломалова 63332 4 зоні притиску торців валів до фрикційної шайби, та сил пружності циліндричного стержня 3 здійснюється подальша передача крутного моменту від ведучого вала 1 до веденого вала 2. Розбір з'єднання валів відбувається у зворотній послідовності. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaft joint
Автори англійськоюPipa Borys Fedorovych, Rubanka Mykola Mykolaiovych
Назва патенту російськоюСоединение валов
Автори російськоюПипа Борис Федорович, Рубанка Николай Николаевич
МПК / Мітки
МПК: F16B 21/00
