Гідроклапан
Номер патенту: 63385
Опубліковано: 10.10.2011
Автори: Кирилюк Юрій Миколайович, Трусов Михайло Володимирович, Карпенко Олексій Сергійович, Варшавський Юлій Іоганович, Мезніков Артур Володимирович, Косарев Василь Васильович, Стаднік Микола Іванович
Формула / Реферат
Гідроклапан, що містить корпус з осьовим отвором, золотник, розміщений в отворі з можливістю зворотно-поступального переміщення, при цьому золотник виконаний з кільцевою виїмкою, кільцевою канавкою й розміщеним у канавці ущільненням, в осьовому отворі корпусу утворені напірна й робоча камери, у робочому положенні золотника напірна й робоча камери сполучені між собою за допомогою зазору між отвором корпусу й кільцевою виїмкою золотника, у нейтральному положенні золотника напірна й робоча камери роз'єднані за допомогою ущільнення золотника, який відрізняється тим, що дно канавки золотника сполучено з напірною камерою щонайменше одним каналом.
Текст

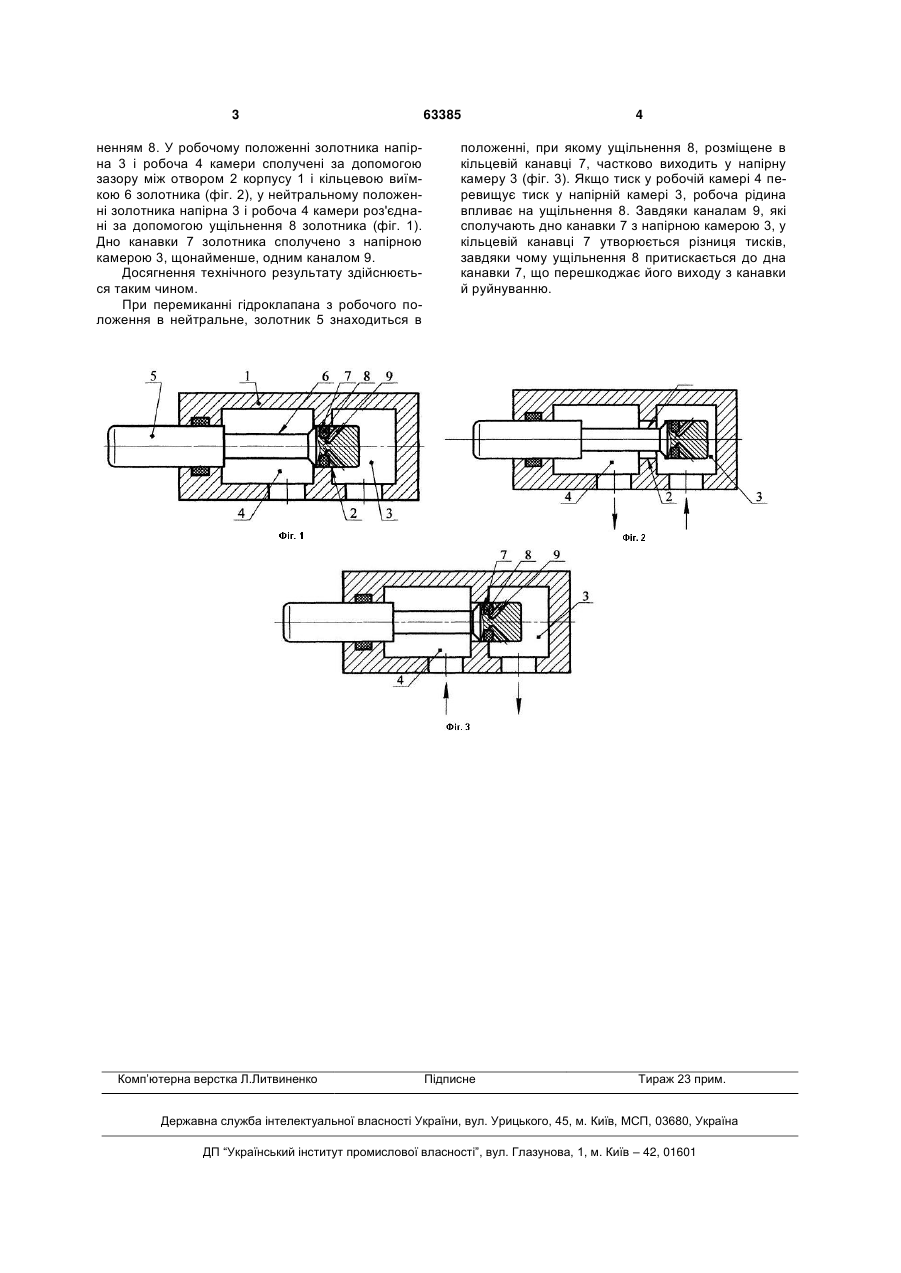

Гідроклапан, що містить корпус з осьовим отвором, золотник, розміщений в отворі з можли 3 ненням 8. У робочому положенні золотника напірна 3 і робоча 4 камери сполучені за допомогою зазору між отвором 2 корпусу 1 і кільцевою виїмкою 6 золотника (фіг. 2), у нейтральному положенні золотника напірна 3 і робоча 4 камери роз'єднані за допомогою ущільнення 8 золотника (фіг. 1). Дно канавки 7 золотника сполучено з напірною камерою 3, щонайменше, одним каналом 9. Досягнення технічного результату здійснюється таким чином. При перемиканні гідроклапана з робочого положення в нейтральне, золотник 5 знаходиться в Комп’ютерна верстка Л.Литвиненко 63385 4 положенні, при якому ущільнення 8, розміщене в кільцевій канавці 7, частково виходить у напірну камеру 3 (фіг. 3). Якщо тиск у робочій камері 4 перевищує тиск у напірній камері 3, робоча рідина впливає на ущільнення 8. Завдяки каналам 9, які сполучають дно канавки 7 з напірною камерою 3, у кільцевій канавці 7 утворюється різниця тисків, завдяки чому ущільнення 8 притискається до дна канавки 7, що перешкоджає його виходу з канавки й руйнуванню. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic valve
Автори англійськоюTrusov Mykhailo Volodymyrovych, Kosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Varshavskyi Yulii Iohannovych, Kyryliuk Yurii Mykolaiovych, Meznikov Artur Volodymyrovych, Karpenko Oleksii Serhiiovych
Назва патенту російськоюГидроклапан
Автори російськоюТрусов Михаил Владимирович, Косарев Василий Васильевич, Стадник Николай Иванович, Варшавский Юлий Иоганнович, Кирилюк Юрий Николаевич, Мезников Артур Владимирович, Карпенко Алексей Сергеевич
МПК / Мітки
МПК: E21D 23/00, F15B 13/00
Мітки: гідроклапан
