Гідроклапан

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 63386

Опубліковано: 10.10.2011

Автори: Мезніков Артур Володимирович, Карпенко Олексій Сергійович, Кирилюк Юрій Миколайович, Варшавський Юлій Іоганович, Трусов Михайло Володимирович, Стаднік Микола Іванович, Косарев Василь Васильович

Завантажити PDF файл.

Формула / Реферат

Гідроклапан, який містить корпус зі східчастим осьовим отвором, східці якого сполучені з напірною й робочою гідролініями зовнішньої гідросистеми і утворюють, відповідно, напірну й робочу камери, золотник, розміщений у східчастому отворі з можливістю зворотно-поступального переміщення, при цьому в східці осьового отвору корпусу, розташованому між напірною й робочою камерами, виконана кільцева канавка, у якій розміщене ущільнення, причому в нейтральному положенні золотника напірна й робоча камери сполучені між собою за допомогою зазору між східцем отвору корпусу з ущільненням і торцем золотника, а в робочому положенні золотника напірна й робоча камери роз'єднані за допомогою ущільнення, розташованого в кільцевій канавці отвору корпусу, який відрізняється тим, що дно кільцевої канавки сполучено з напірною камерою щонайменше одним каналом.

Текст

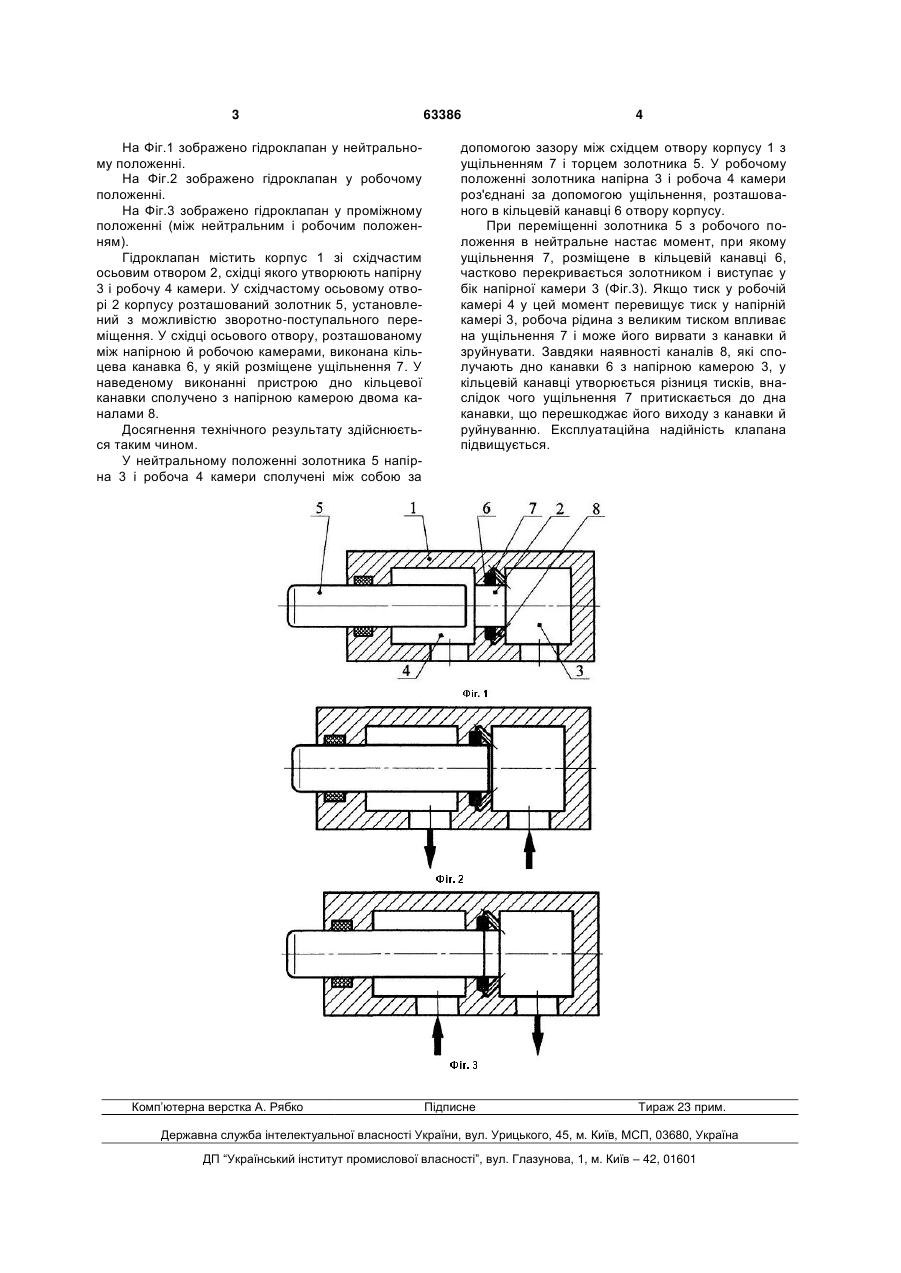

Гідроклапан, який містить корпус зі східчастим осьовим отвором, східці якого сполучені з напірною й робочою гідролініями зовнішньої гідросистеми і утворюють, відповідно, напірну й робочу 3 На Фіг.1 зображено гідроклапан у нейтральному положенні. На Фіг.2 зображено гідроклапан у робочому положенні. На Фіг.3 зображено гідроклапан у проміжному положенні (між нейтральним і робочим положенням). Гідроклапан містить корпус 1 зі східчастим осьовим отвором 2, східці якого утворюють напірну 3 і робочу 4 камери. У східчастому осьовому отворі 2 корпусу розташований золотник 5, установлений з можливістю зворотно-поступального переміщення. У східці осьового отвору, розташованому між напірною й робочою камерами, виконана кільцева канавка 6, у якій розміщене ущільнення 7. У наведеному виконанні пристрою дно кільцевої канавки сполучено з напірною камерою двома каналами 8. Досягнення технічного результату здійснюється таким чином. У нейтральному положенні золотника 5 напірна 3 і робоча 4 камери сполучені між собою за Комп’ютерна верстка А. Рябко 63386 4 допомогою зазору між східцем отвору корпусу 1 з ущільненням 7 і торцем золотника 5. У робочому положенні золотника напірна 3 і робоча 4 камери роз'єднані за допомогою ущільнення, розташованого в кільцевій канавці 6 отвору корпусу. При переміщенні золотника 5 з робочого положення в нейтральне настає момент, при якому ущільнення 7, розміщене в кільцевій канавці 6, частково перекривається золотником і виступає у бік напірної камери 3 (Фіг.3). Якщо тиск у робочій камері 4 у цей момент перевищує тиск у напірній камері 3, робоча рідина з великим тиском впливає на ущільнення 7 і може його вирвати з канавки й зруйнувати. Завдяки наявності каналів 8, які сполучають дно канавки 6 з напірною камерою 3, у кільцевій канавці утворюється різниця тисків, внаслідок чого ущільнення 7 притискається до дна канавки, що перешкоджає його виходу з канавки й руйнуванню. Експлуатаційна надійність клапана підвищується. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hydraulic valve

Автори англійською

Trusov Mykhailo Volodymyrovych, Kosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Varshavskyi Yulii Iohannovych, Kyryliuk Yurii Mykolaiovych, Meznikov Artur Volodymyrovych, Karpenko Oleksii Serhiiovych

Назва патенту російською

Гидроклапан

Автори російською

Трусов Михаил Владимирович, Косарев Василий Васильевич, Стадник Николай Иванович, Варшавский Юлий Иоганнович, Кирилюк Юрий Николаевич, Мезников Артур Владимирович, Карпенко Алексей Сергеевич

МПК / Мітки

Автори: Косарєв Василь Васильович, Трусов Михайло Володимирович

МПК: F15B 13/02

Мітки: гідроклапан

Формула / Реферат:

Гідроклапан, який має корпус із ступінчастими отворами, кожен з яких сполучений з каналом в корпурі, розташований в цих отворах з можливістю взаємодії одним кінцем із засобом осьового переміщення запірний плунжер з жорстко закріпленим на другому його кінці штоком і який має запірний орган клапана у вигляді співвісної захисної втулки із зовнішнім буртиком і ущільненням, розташованим між буртиком і уступом корпусу, утвореним сполученням...
