F15B 13/00 — Конструктивні елементи систем з сервомеханизмами

Номер патенту: 108246

Опубліковано: 11.07.2016

Автори: Бойко Олена Сергіївна, Михайлов Микола Олексійович, Дзержинська Любов Олександрівна, Мордовін Олексій Олександрович, Бірюк Денис Михайлович

МПК: F16K 47/00, F15B 13/00

Мітки: удару, гідравлічного, компенсатор

Формула / Реферат:

Компенсатор гідравлічного удару, що містить встановлені в гідросистемі машини корпус з торцевими ущільнюючими вузлами і рухливий елемент, розміщений усередині корпусу, який відрізняється тим, що корпус додатково оснащений приєднувальним патрубком, розташованим на зовнішній поверхні корпусу, перпендикулярно до його подовжньої осі, і зв'язаний з внутрішньою поверхнею корпусу за допомогою наскрізного отвору, а рухливий елемент виконаний у...

Номер патенту: 103432

Опубліковано: 10.12.2015

Автори: Божок Аркадій Михайлович, Гордійчук Іван Йосипович

МПК: F15B 15/00, F15B 13/00, F15C 3/00 ...

Мітки: гідравлічний, диференціюючий, серводвигун

Формула / Реферат:

Диференціюючий гідравлічний серводвигун, що містить силовий циліндр з корпусом з торцевими фланцями, основним поршнем і вихідним штоком, розподільник із золотником, нагнітальний і зливний канали, сполучаючи його з силовим циліндром, масляний бак і насос з перепускним клапаном, який відрізняється тим, що в корпусі силового циліндра між основним поршнем і торцевим його фланцем додатково установлені другий і, зв'язаний з ним тягою, третій...

Номер патенту: 104504

Опубліковано: 10.02.2014

Автори: Дунаєв Вадім Ігорєвіч, Кушбасов Асилхан Нарімановіч, Фєдосовскій Міхаіл Євгєньєвіч

МПК: F01D 17/00, F15B 13/00

Мітки: відсічного, положення, золотника, регулювання, спосіб

Формула / Реферат:

1. Спосіб регулювання положення відсічного золотника, що керує переміщенням сервомотора, який у свою чергу керує клапанами парової турбіни в системі регулювання парової турбіни, з динамічною корекцією зміщення ″нуля″ відсічного золотника, який включає: визначення необхідної величини переміщення відсічного золотника для досягненнязаданого положення сервомотора і переміщення відсічного золотника відповідно до раніше...

Номер патенту: 72161

Опубліковано: 10.08.2012

Автори: Якимчук Микола Володимирович, Мазур Богдан Васильович, Іванова Людмила Іллівна

МПК: F15B 13/00, F15B 9/00

Мітки: переміщення, модуль, безштоковими, циліндрами, горизонтального

Формула / Реферат:

Модуль горизонтального переміщення з безштоковими циліндрами містить корпус профільного перерізу з повздовжнім прорізом і кришками, поршень, з'єднаний з кареткою, який відрізняється тим, що пристрій має два безштокових циліндри, кожен з яких виконано у вигляді корпусу профільного перерізу з повздовжнім прорізом, в якому розташовано два поршні, з'єднані з кареткою, в нижній частині одного корпусу розміщено датчик положення, корпуси з'єднані з...

Номер патенту: 63385

Опубліковано: 10.10.2011

Автори: Варшавський Юлій Іоганович, Кирилюк Юрій Миколайович, Стаднік Микола Іванович, Карпенко Олексій Сергійович, Косарев Василь Васильович, Мезніков Артур Володимирович, Трусов Михайло Володимирович

МПК: F15B 13/00, E21D 23/00

Мітки: гідроклапан

Формула / Реферат:

Гідроклапан, що містить корпус з осьовим отвором, золотник, розміщений в отворі з можливістю зворотно-поступального переміщення, при цьому золотник виконаний з кільцевою виїмкою, кільцевою канавкою й розміщеним у канавці ущільненням, в осьовому отворі корпусу утворені напірна й робоча камери, у робочому положенні золотника напірна й робоча камери сполучені між собою за допомогою зазору між отвором корпусу й кільцевою виїмкою золотника, у...

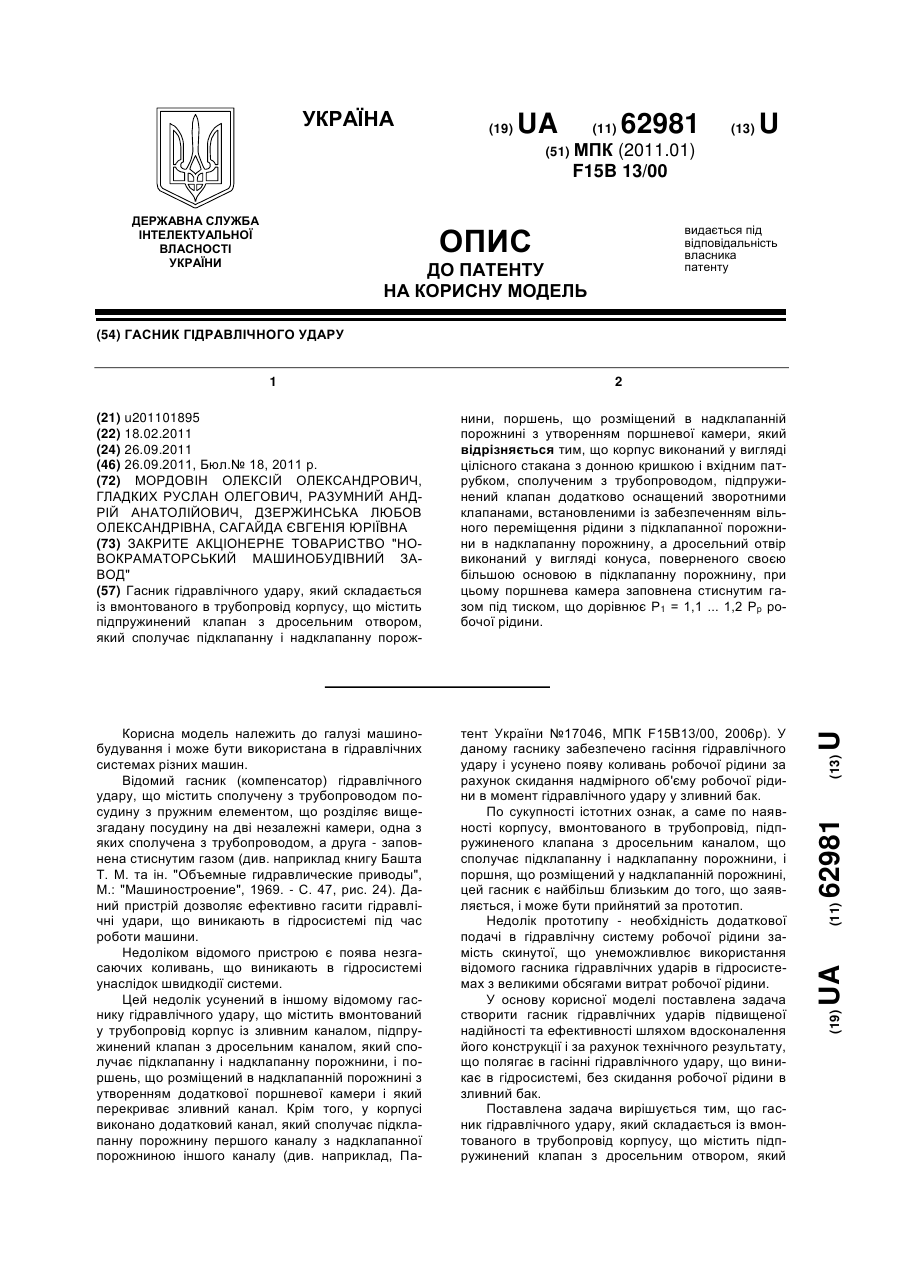

Номер патенту: 62981

Опубліковано: 26.09.2011

Автори: Мордовін Олексій Олександрович, Разумний Андрій Анатолійович, Сагайда Євгенія Юріївна, Дзержинська Любов Олександрівна, Гладких Руслан Олегович

МПК: F15B 13/00

Мітки: гідравлічного, удару, гасник

Формула / Реферат:

Гасник гідравлічного удару, який складається із вмонтованого в трубопровід корпусу, що містить підпружинений клапан з дросельним отвором, який сполучає підклапанну і надклапанну порожнини, поршень, що розміщений в надклапанній порожнині з утворенням поршневої камери, який відрізняється тим, що корпус виконаний у вигляді цілісного стакана з донною кришкою і вхідним патрубком, сполученим з трубопроводом, підпружинений клапан додатково...

Номер патенту: 88990

Опубліковано: 10.12.2009

Автори: Радкевич Виктор Дмитрович, Козаченко Тетяна Борисівна, Чекіта Геннадій Леонідович

МПК: F15B 13/00, F15B 3/00, F15B 11/00 ...

Мітки: блок, керування, гідравлічний

Формула / Реферат:

1. Блок керування гідравлічний, який містить гідроклапан розвантажувальний золотниковий підпружинений, вхідний канал якого сполучений гідролінією через постійний дросель з однією з торцевих порожнин гідроклапана, гідророзподільники золотникові підпружинені з дроселями змінними, утвореними поверхнями робочих поясків корпусів і робочих поясків золотників, на яких виконані двосторонні глухі осьові прорізи, і клапан запобіжний, причому виходи...

Номер патенту: 45857

Опубліковано: 25.11.2009

Автори: Козаченко Тетяна Борисівна, Чекіта Геннадій Леонідович, Радкевич Виктор Дмитрович

МПК: F15B 11/00, F15B 3/00, F15B 13/00 ...

Мітки: керування, блок, гідравлічний

Формула / Реферат:

Блок керування гідравлічний, в корпусі якого розміщені виконавчі порожнини, розподільний золотник з фіксатором і поводком, пружинний механізм нульового положення золотника і пружинний механізм фіксації золотника в робочих положеннях з конічною втулкою, а також гідролінії входу, виходу, зливу і гідролінії керування, які з'єднують виконавчі порожнини через постійні дроселі і клапани тиску з виходами блока керування, який відрізняється тим, що...

Номер патенту: 87708

Опубліковано: 10.08.2009

Автор: Пашков Євгеній Валентинович

МПК: F15B 13/00, F15B 9/00

Мітки: сервопривода, пневмоциліндр, безштоковий

Формула / Реферат:

Безштоковий пневмоциліндр сервопривода, що містить корпус квадратного перерізу з подовжнім прорізом і кришками, збірний поршень з повідком, каретку з напрямними, дроселі, а також демпфуючі і ущільнювальні елементи, який відрізняється тим, що в головках збірного поршня виконані центральні крізні отвори з концентричними розточками, в яких встановлені кільцеві ущільнювальні манжети і кільцевий постійний магніт магнітострикційного давача...

Номер патенту: 40469

Опубліковано: 10.04.2009

Автор: Корчак Олена Сергіївна

МПК: F15B 13/00

Мітки: тиску, ударному, запобігання, гідравлічний, системі, спосіб, підвищенню

Формула / Реферат:

Спосіб запобігання ударному підвищенню тиску в гідравлічній системі шляхом застосування гасника гідравлічного удару, який відрізняється тим, що поглинання енергії ударних хвиль здійснюється шляхом дроселювання робочої рідини дросельним клапаном, встановленим в робочій порожнині гасника, об'єм якої визначається залежністю , при цьому гідравлічний опір дросельного клапана...

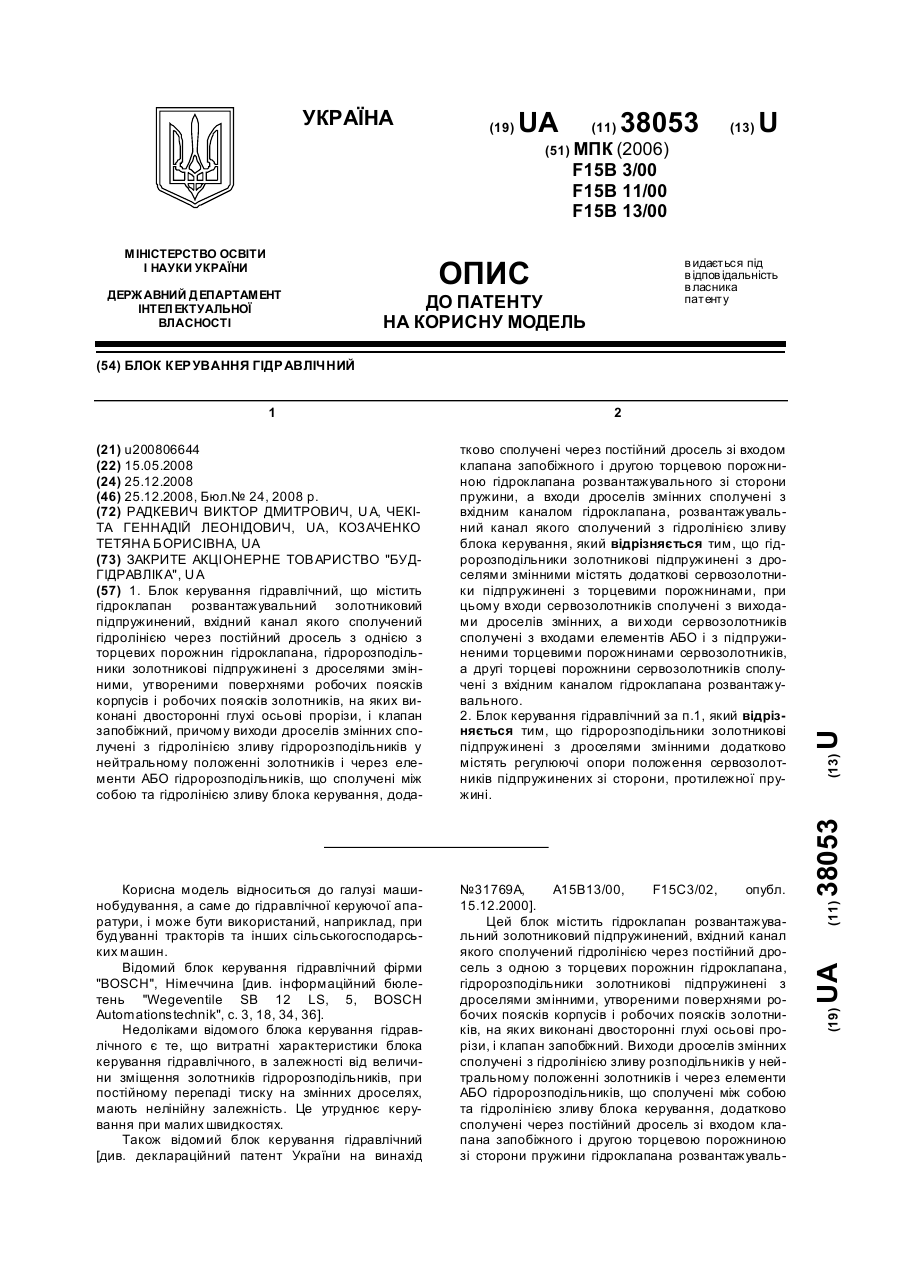

Номер патенту: 38053

Опубліковано: 25.12.2008

Автори: Радкевич Виктор Дмитрович, Козаченко Тетяна Борисівна, Чекіта Геннадій Леонідович

МПК: F15B 3/00, F15B 13/00, F15B 11/00 ...

Мітки: блок, керування, гідравлічний

Формула / Реферат:

1. Блок керування гідравлічний, що містить гідроклапан розвантажувальний золотниковий підпружинений, вхідний канал якого сполучений гідролінією через постійний дросель з однією з торцевих порожнин гідроклапана, гідророзподільники золотникові підпружинені з дроселями змінними, утвореними поверхнями робочих поясків корпусів і робочих поясків золотників, на яких виконані двосторонні глухі осьові прорізи, і клапан запобіжний, причому виходи...

Номер патенту: 17046

Опубліковано: 15.09.2006

Автори: Токарев Олексій Захарович, Хорунжий Володимир Дмитрович, Дзержинський Віталій Олександрович, Шевченко Микола Іванович, Гарцунова Ольга Миколаївна

МПК: F15B 13/00

Мітки: удару, гідравлічного, гасник

Формула / Реферат:

1. Гасник гідравлічного удару, що включає вмонтований в трубопровід корпус зі зливним каналом і підпружиненим клапаном з дросельним каналом, що сполучає підклапанну і надклапанну порожнини, який відрізняється тим, що в корпусі встановлений другий клапан, що перекриває зливний канал, крім того, в корпусі виконано додатковий канал, що сполучає підклапанну порожнину першого клапана з надклапанною порожниною другого клапана.2. Гасник...

Номер патенту: 3007

Опубліковано: 15.09.2004

Автор: Лобач Леонід Іванович

МПК: F15B 13/00, F16K 11/02

Мітки: двопозиційний, пневморозподільник, трилінійний

Формула / Реферат:

Трилінійний двопозиційний пневморозподільник, що містить корпус з каналами підводу повітря, споживача та сполучення з атмосферою, керований золотник, що взаємодіє з ущільнювачами в проточках корпуса і в залежності від положення сполучає канал споживача або з каналом підводу повітря, або з каналом сполучення з атмосферою, який відрізняється тим, що золотник виконано у вигляді порожнистого циліндра, що має на боковій поверхні наскрізні подовжні...

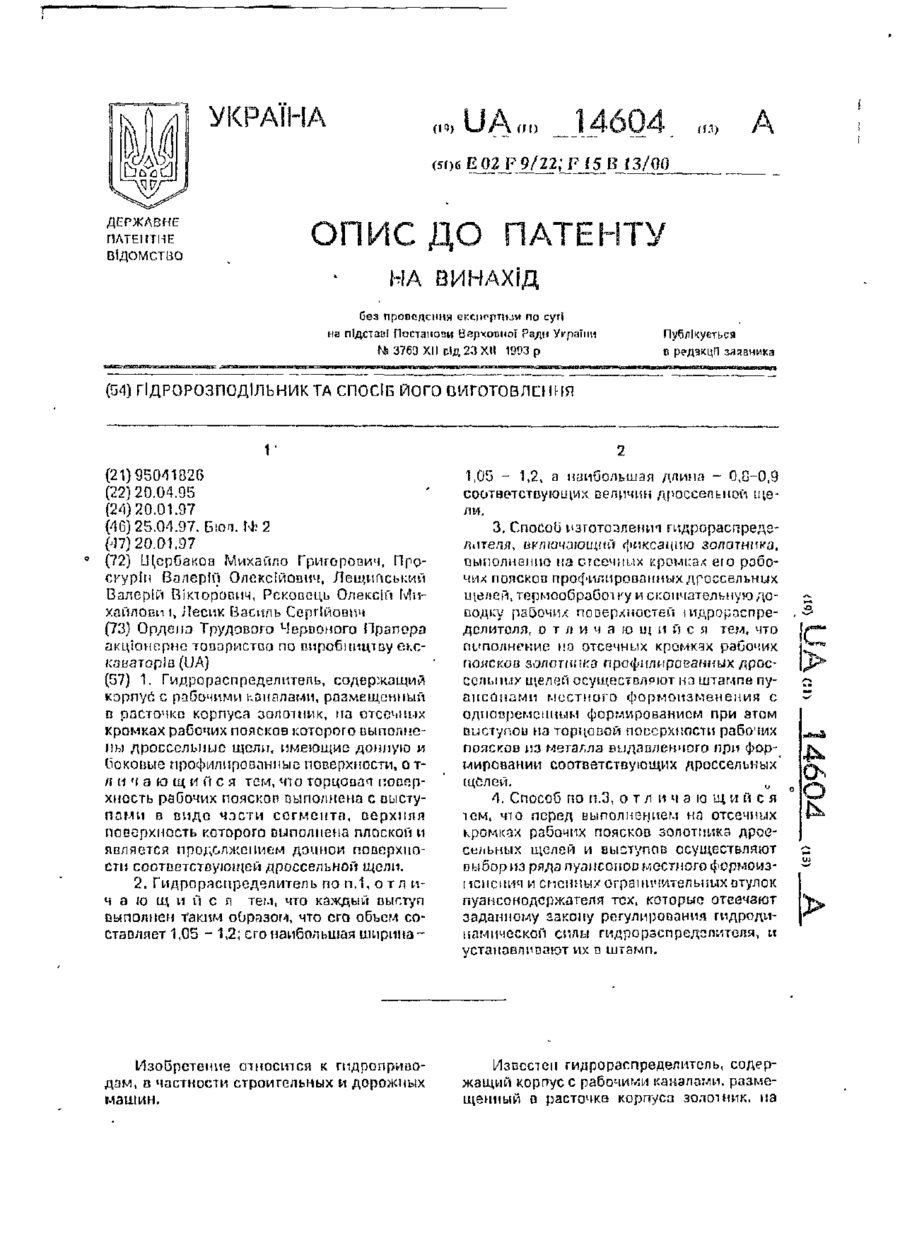

Номер патенту: 14604

Опубліковано: 20.01.1997

Автори: Проскурін Валерій Олексійович, Лещинський Валерій Вікторович, Щербаков Михайло Григорович, Лесик Василь Сергійович, Рековець Олексій Михайлович

МПК: F15B 15/00, F15B 13/00, E02F 9/22 ...

Мітки: гідророзподільник, виготовлення, спосіб

Формула / Реферат:

1. Гидрораспределитель, содержащий корпус с рабочими каналами, размещенный в расточке корпуса золотник, на отсечных кромках рабочих поясков которого выполнены дроссельные щели, имеющие донную и боковые профилированные по­верхности, отличающийся тем, что торцовая по­верхность рабочих поясков выполнена с выступами в виде части сегмента, верхняя поверх­ность которого выполнена плоской и является про­должением донной поверхности соответствующей...
