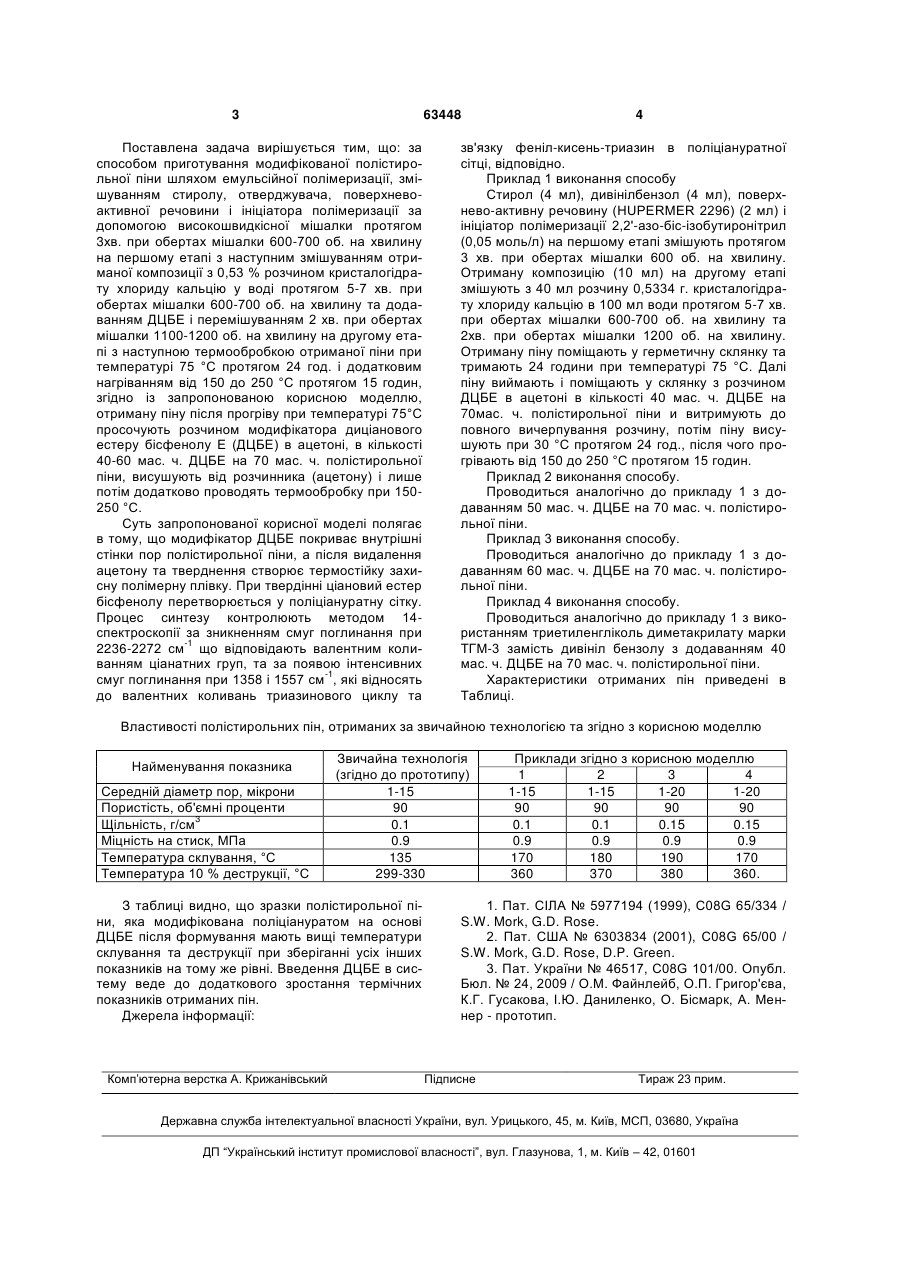

Спосіб приготування модифікованої полістирольної піни

Спосіб приготування модифікованої полістирольної піни шляхом емульсійної полімеризації, змішуванням стиролу, отверджувача, поверхневоактивної речовини і ініціатора полімеризації за допомогою високошвидкісної мішалки протягом 3 3 63448 Поставлена задача вирішується тим, що: за способом приготування модифікованої полістирольної піни шляхом емульсійної полімеризації, змішуванням стиролу, отверджувача, поверхневоактивної речовини і ініціатора полімеризації за допомогою високошвидкісної мішалки протягом 3хв. при обертах мішалки 600-700 об. на хвилину на першому етапі з наступним змішуванням отриманої композиції з 0,53 % розчином кристалогідрату хлориду кальцію у воді протягом 5-7 хв. при обертах мішалки 600-700 об. на хвилину та додаванням ДЦБЕ і перемішуванням 2 хв. при обертах мішалки 1100-1200 об. на хвилину на другому етапі з наступною термообробкою отриманої піни при температурі 75 °C протягом 24 год. і додатковим нагріванням від 150 до 250 °C протягом 15 годин, згідно із запропонованою корисною моделлю, отриману піну після прогріву при температурі 75°C просочують розчином модифікатора диціанового естеру бісфенолу Е (ДЦБЕ) в ацетоні, в кількості 40-60 мас. ч. ДЦБЕ на 70 мас. ч. полістирольної піни, висушують від розчинника (ацетону) і лише потім додатково проводять термообробку при 150250 °C. Суть запропонованої корисної моделі полягає в тому, що модифікатор ДЦБЕ покриває внутрішні стінки пор полістирольної піни, а після видалення ацетону та тверднення створює термостійку захисну полімерну плівку. При твердінні ціановий естер бісфенолу перетворюється у поліціануратну сітку. Процес синтезу контролюють методом 14спектроскопії за зникненням смуг поглинання при -1 2236-2272 см що відповідають валентним коливанням ціанатних груп, та за появою інтенсивних -1 смуг поглинання при 1358 і 1557 см , які відносять до валентних коливань триазинового циклу та 4 зв'язку феніл-кисень-триазин в поліціануратної сітці, відповідно. Приклад 1 виконання способу Стирол (4 мл), дивінілбензол (4 мл), поверхнево-активну речовину (HUPERMER 2296) (2 мл) і ініціатор полімеризації 2,2'-азо-біс-ізобутиронітрил (0,05 моль/л) на першому етапі змішують протягом 3 хв. при обертах мішалки 600 об. на хвилину. Отриману композицію (10 мл) на другому етапі змішують з 40 мл розчину 0,5334 г. кристалогідрату хлориду кальцію в 100 мл води протягом 5-7 хв. при обертах мішалки 600-700 об. на хвилину та 2хв. при обертах мішалки 1200 об. на хвилину. Отриману піну поміщають у герметичну склянку та тримають 24 години при температурі 75 °C. Далі піну виймають і поміщають у склянку з розчином ДЦБЕ в ацетоні в кількості 40 мас. ч. ДЦБЕ на 70мас. ч. полістирольної піни и витримують до повного вичерпування розчину, потім піну висушують при 30 °C протягом 24 год., після чого прогрівають від 150 до 250 °C протягом 15 годин. Приклад 2 виконання способу. Проводиться аналогічно до прикладу 1 з додаванням 50 мас. ч. ДЦБЕ на 70 мас. ч. полістирольної піни. Приклад 3 виконання способу. Проводиться аналогічно до прикладу 1 з додаванням 60 мас. ч. ДЦБЕ на 70 мас. ч. полістирольної піни. Приклад 4 виконання способу. Проводиться аналогічно до прикладу 1 з використанням триетиленгліколь диметакрилату марки ТГМ-3 замість дивініл бензолу з додаванням 40 мас. ч. ДЦБЕ на 70 мас. ч. полістирольної піни. Характеристики отриманих пін приведені в Таблиці. Властивості полістирольних пін, отриманих за звичайною технологією та згідно з корисною моделлю Найменування показника Середній діаметр пор, мікрони Пористість, об'ємні проценти 3 Щільність, г/см Міцність на стиск, МПа Температура склування, °C Температура 10 % деструкції, °C Звичайна технологія (згідно до прототипу) 1-15 90 0.1 0.9 135 299-330 З таблиці видно, що зразки полістирольної піни, яка модифікована поліціануратом на основі ДЦБЕ після формування мають вищі температури склування та деструкції при зберіганні усіх інших показників на тому же рівні. Введення ДЦБЕ в систему веде до додаткового зростання термічних показників отриманих пін. Джерела інформації: Комп’ютерна верстка А. Крижанівський Приклади згідно з корисною моделлю 1 2 3 4 1-15 1-15 1-20 1-20 90 90 90 90 0.1 0.1 0.15 0.15 0.9 0.9 0.9 0.9 170 180 190 170 360 370 380 360. 1. Пат. СІЛА № 5977194 (1999), C08G 65/334 / S.W. Mork, G.D. Rose. 2. Пат. США № 6303834 (2001), C08G 65/00 / S.W. Mork, G.D. Rose, D.P. Green. 3. Пат. України № 46517, C08G 101/00. Опубл. Бюл. № 24, 2009 / О.М. Файнлейб, О.П. Григор'єва, К.Г. Гусакова, І.Ю. Даниленко, О. Бісмарк, А. Меннер - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
