Нитконатяжний пристрій основов’язальної машини

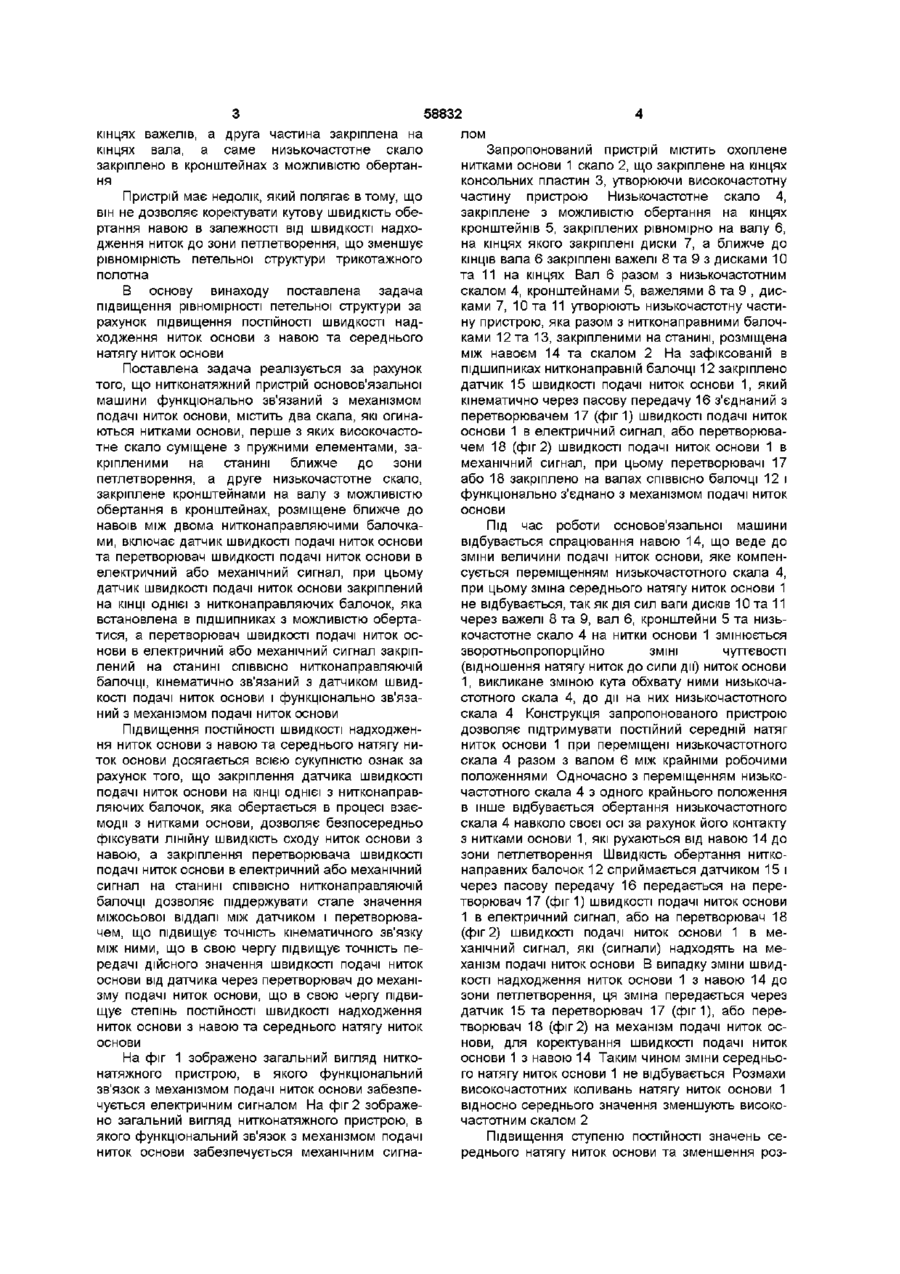

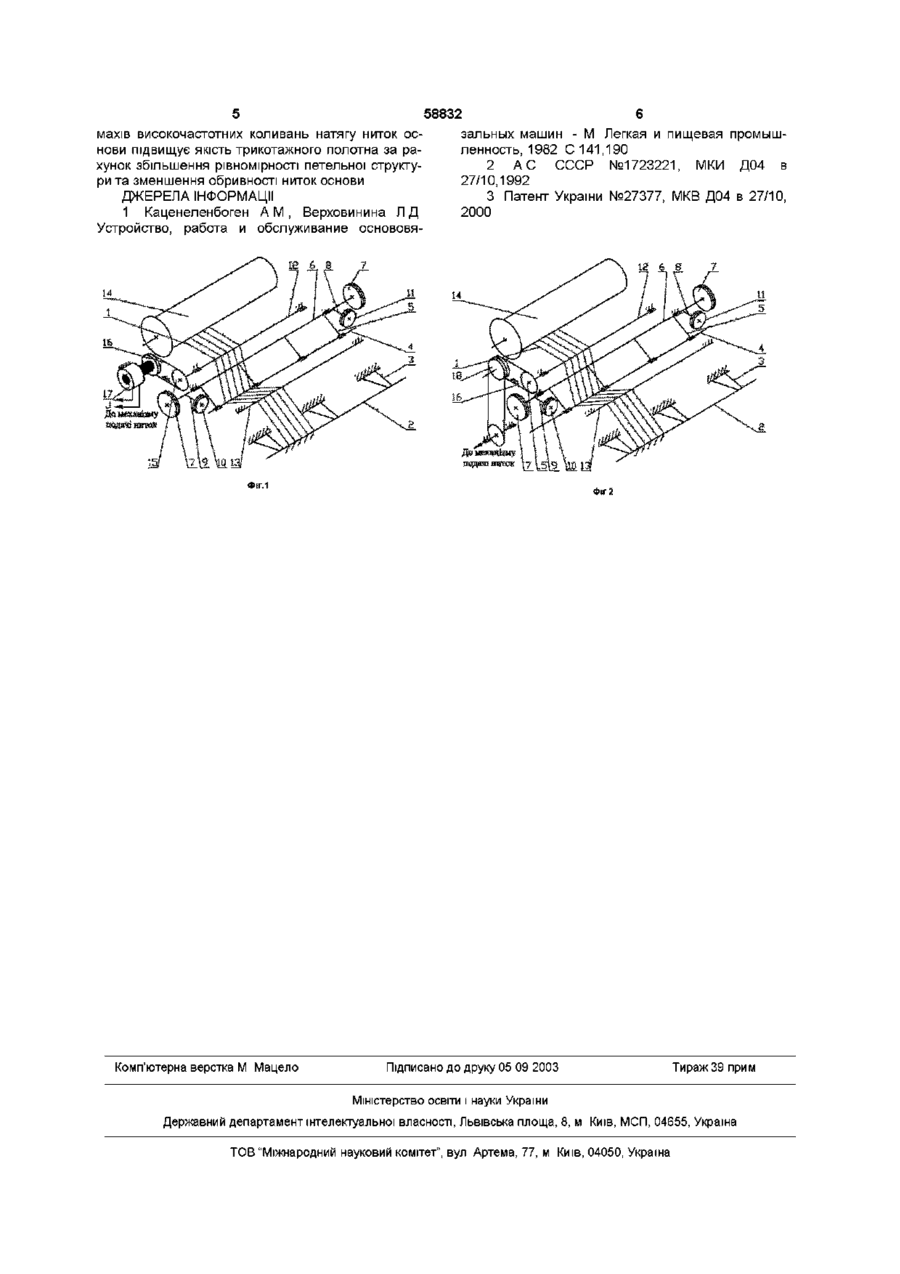

Нитконатяжний пристрій основов'язальної машини, функціонально зв'язаний з механізмом подачі ниток основи, що містить два скала, які огинаються нитками основи, перше з яких високочастотне скало суміщене з пружними елементами, закріпленими на станині ближче до зони петлеутворення, а друге низькочастотне скало закріплене кронштейнами на валу з можливістю обертання в кронштейнах та розміщене ближче до навоїв між двома нитконапрямними балочками, який відрізняється тим, що включає датчик швидкості подачі ниток основи та перетворювач швидкості подачі ниток основи в електричний або механічний сигнал, при цьому датчик швидкості Винахід відноситься до трикотажної промисловості, а саме до регулювання натягу ниток основи на основов'язальних машинах Відомий нитконатяжний пристрій [І], в якому скало через пружні пластини закріплене на підпружному валу, що функціонально зв'язаний через датчик натягу та виконавчий механізм з механізмом подачі ниток основи Пристрій забезпечує, за рахунок використання підпружного вала, збільшення ступеня ПОСТІЙНОСТІ середнього натягу ниток основи, і за рахунок закріплення скала на кінцях пружних пластин - зменшення розмахів високочастотних коливань натягу ниток основи Пристрій має недоліки - не забезпечує високу ступінь підтримки середнього натягу ниток основи, через особливості пружин підпружного валу, а саме залежність величини деформації пружин від сили деформації ниток, - негативний вплив підпружного вала, за рахунок присутності резонансних явищ, на зменшення розмахів високочастотних коливань натягу ниток основи Відомий пристрій [2], що містить два нитконаправляючих скала, перше з яких, розміщене ближче до зони петлетворення, конструктивно поєднане з пружними елементами, має як мінімум на порядок більшу частоту власних коливань дру гого низькочастотного скала, яке важелями закріплено на підпружному валу і функціонально пов'язане через датчик положення вала та виконавчий механізм з механізмом подачі ниток основи Пристрій має недоліки - в пристрої відсутні конструктивні елементи, які дозволяють понижувати частоту власних коливань низькочастотного скала, - закріплення низькочастотного скала на підпружному валу не дозволяє підтримувати постійний середній натяг ниток основи, тому що в різних положеннях скала через наявність пружних елементів ступінь дії низькочастотного скала на нитки основи різна Найбільш близьким до об'єкту, що заявляється, є пристрій [3] основов'язальної машини, що містить два скала, які огинаються нитками основи Перше з них - високочастотне, суміщене з пружними елементами і закріплене на станині ближче до зони петлетворення, а друге - низькочастотне, яке закріплене кронштейнами на валу, що функціонально пов'язаний з механізмом подачі ниток основи через датчик положення вала та виконавчий механізм Низькочастотне скало розміщене ближче до навоїв і включає важелі та диски, при цьому важелі закріплені на валу низькочастотного скала, частина дисків закріплена на подачі ниток основи закріплений на КІНЦІ ОДНІЄЇ З нитконапрямних балочок, яка встановлена в підшипниках з можливістю обертатися, а перетворювач швидкості подачі ниток основи в електричний або механічний сигнал закріплений на станині СПІВВІСНО нитконапрямній балочці, кінематично зв'язаний з датчиком швидкості подачі ниток основи і функціонально зв'язаний з механізмом подачі ниток основи со 00 00 ю 58832 кінцях важелів, а друга частина закріплена на кінцях вала, а саме низькочастотне скало закріплено в кронштейнах з можливістю обертання Пристрій має недолік, який полягає втому, що він не дозволяє коректувати кутову швидкість обертання навою в залежності від швидкості надходження ниток до зони петлетворення, що зменшує рівномірність петельної структури трикотажного полотна В основу винаходу поставлена задача підвищення рівномірності петельної структури за рахунок підвищення ПОСТІЙНОСТІ ШВИДКОСТІ над ходження ниток основи з навою та середнього натягу ниток основи Поставлена задача реалізується за рахунок того, що нитконатяжний пристрій основов'язальної машини функціонально зв'язаний з механізмом подачі ниток основи, містить два скала, які огинаються нитками основи, перше з яких високочастотне скало суміщене з пружними елементами, закріпленими на станині ближче до зони петлетворення, а друге низькочастотне скало, закріплене кронштейнами на валу з можливістю обертання в кронштейнах, розміщене ближче до навоїв між двома нитконаправляючими балочками, включає датчик швидкості подачі ниток основи та перетворювач швидкості подачі ниток основи в електричний або механічний сигнал, при цьому датчик швидкості подачі ниток основи закріплений на КІНЦІ однієї з нитконаправляючих балочок, яка встановлена в підшипниках з можливістю обертатися, а перетворювач швидкості подачі ниток основи в електричний або механічний сигнал закріплений на станині СПІВВІСНО нитконаправляючій балочці, кінематично зв'язаний з датчиком швидкості подачі ниток основи і функціонально зв'язаний з механізмом подачі ниток основи Підвищення ПОСТІЙНОСТІ швидкості надходження ниток основи з навою та середнього натягу ниток основи досягається всією сукупністю ознак за рахунок того, що закріплення датчика швидкості подачі ниток основи на КІНЦІ ОДНІЄЇ З нитконаправляючих балочок, яка обертається в процесі взаємодії з нитками основи, дозволяє безпосередньо фіксувати лінійну швидкість сходу ниток основи з навою, а закріплення перетворювача швидкості подачі ниток основи в електричний або механічний сигнал на станині СПІВВІСНО нитконаправляючій балочці дозволяє піддержувати стале значення міжосьової віддалі між датчиком і перетворювачем, що підвищує точність кінематичного зв'язку між ними, що в свою чергу підвищує точність передачі дійсного значення швидкості подачі ниток основи від датчика через перетворювач до механізму подачі ниток основи, що в свою чергу підвищує степінь ПОСТІЙНОСТІ швидкості надходження ниток основи з навою та середнього натягу ниток основи На фіг 1 зображено загальний вигляд нитконатяжного пристрою, в якого функціональний зв'язок з механізмом подачі ниток основи забезпечується електричним сигналом На фіг 2 зображено загальний вигляд нитконатяжного пристрою, в якого функціональний зв'язок з механізмом подачі ниток основи забезпечується механічним сигна лом Запропонований пристрій містить охоплене нитками основи 1 скало 2, що закріплене на кінцях консольних пластин 3, утворюючи високочастотну частину пристрою Низькочастотне скало 4, закріплене з можливістю обертання на кінцях кронштейнів 5, закріплених рівномірно на валу 6, на кінцях якого закріплені диски 7, а ближче до КІНЦІВ вала 6 закріплені важелі 8 та 9 з дисками 10 та 11 на кінцях Вал 6 разом з низькочастотним скалом 4, кронштейнами 5, важелями 8 та 9 , дисками 7, 10 та 11 утворюють низькочастотну частину пристрою, яка разом з нитконаправними балочками 12 та 13, закріпленими на станині, розміщена між навоєм 14 та скалом 2 На зафіксованій в підшипниках нитконаправніи балочці 12 закріплено датчик 15 швидкості подачі ниток основи 1, який кінематично через пасову передачу 16 з'єднаний з перетворювачем 17 (фиг 1) швидкості подачі ниток основи 1 в електричний сигнал, або перетворювачем 18 (фіг 2) швидкості подачі ниток основи 1 в механічний сигнал, при цьому перетворювачі 17 або 18 закріплено на валах СПІВВІСНО балочці 12 і функціонально з'єднано з механізмом подачі ниток основи Під час роботи основов'язальної машини відбувається спрацювання навою 14, що веде до зміни величини подачі ниток основи, яке компенсується переміщенням низькочастотного скала 4, при цьому зміна середнього натягу ниток основи 1 не відбувається, так як дія сил ваги дисків 10 та 11 через важелі 8 та 9, вал 6, кронштейни 5 та низькочастотне скало 4 на нитки основи 1 змінюється зворотньопропорційно ЗМІНІ чуттєвості (відношення натягу ниток до сили дії) ниток основи 1, викликане зміною кута обхвату ними низькочастотного скала 4, до дії на них низькочастотного скала 4 Конструкція запропонованого пристрою дозволяє підтримувати постійний середній натяг ниток основи 1 при переміщені низькочастотного скала 4 разом з валом 6 між крайніми робочими положеннями Одночасно з переміщенням низькочастотного скала 4 з одного крайнього положення в інше відбувається обертання низькочастотного скала 4 навколо своєї осі за рахунок його контакту з нитками основи 1, які рухаються від навою 14 до зони петлетворення Швидкість обертання нитконаправних балочок 12 сприймається датчиком 15 і через пасову передачу 16 передається на перетворювач 17 (фіг 1) швидкості подачі ниток основи 1 в електричний сигнал, або на перетворювач 18 (фіг 2) швидкості подачі ниток основи 1 в механічний сигнал, які (сигнали) надходять на механізм подачі ниток основи В випадку зміни швидкості надходження ниток основи 1 з навою 14 до зони петлетворення, ця зміна передається через датчик 15 та перетворювач 17 (фиг 1), або перетворювач 18 (фіг 2) на механізм подачі ниток основи, для коректування швидкості подачі ниток основи1 з навою 14 Таким чином зміни середнього натягу ниток основи 1 не відбувається Розмахи високочастотних коливань натягу ниток основи 1 відносно середнього значення зменшують високочастотним скалом 2 Підвищення ступеню ПОСТІЙНОСТІ значень середнього натягу ниток основи та зменшення роз 58832 махів високочастотних коливань натягу ниток основи підвищує якість трикотажного полотна за рахунок збільшення рівномірності петельної структури та зменшення обривності ниток основи ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Каценеленбоген А М , Верховинина Л Д Устройство, работа и обслуживание основовя 6 зальных машин - М Легкая и пищевая промышленность, 1982 С 141,190 2 АС СССР №1723221, МКИ Д04 в 27/10,1992 3 Патент України №27377, МКВ Д04 в 27/10, 2000 Фіг 2 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
