Спосіб контролю забрудненості поверхні ізоляторів під робочою напругою та замикань фази на землю

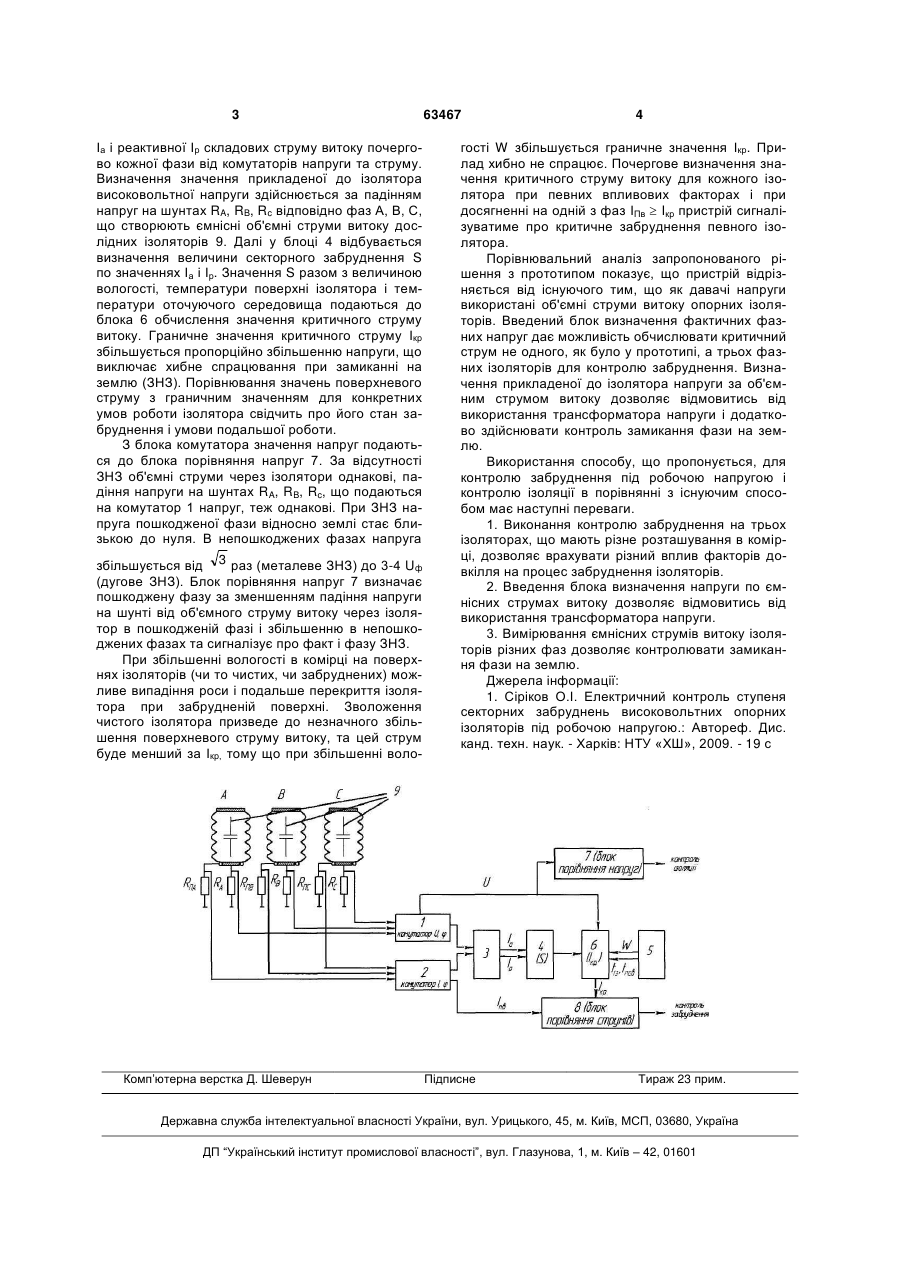

Спосіб контролю забрудненості поверхні ізоляторів під робочою напругою та замикань фази 3 Іа і реактивної Ір складових струму витоку почергово кожної фази від комутаторів напруги та струму. Визначення значення прикладеної до ізолятора високовольтної напруги здійснюється за падінням напруг на шунтах RA, RB, Rc відповідно фаз А, В, С, що створюють ємнісні об'ємні струми витоку дослідних ізоляторів 9. Далі у блоці 4 відбувається визначення величини секторного забруднення S по значеннях Іа і Ір. Значення S разом з величиною вологості, температури поверхні ізолятора і температури оточуючого середовища подаються до блока 6 обчислення значення критичного струму витоку. Граничне значення критичного струму Ікр збільшується пропорційно збільшенню напруги, що виключає хибне спрацювання при замиканні на землю (ЗНЗ). Порівнювання значень поверхневого струму з граничним значенням для конкретних умов роботи ізолятора свідчить про його стан забруднення і умови подальшої роботи. З блока комутатора значення напруг подаються до блока порівняння напруг 7. За відсутності ЗНЗ об'ємні струми через ізолятори однакові, падіння напруги на шунтах RA, RB, Rc, що подаються на комутатор 1 напруг, теж однакові. При ЗНЗ напруга пошкодженої фази відносно землі стає близькою до нуля. В непошкоджених фазах напруга збільшується від 3 раз (металеве ЗНЗ) до 3-4 Uф (дугове ЗНЗ). Блок порівняння напруг 7 визначає пошкоджену фазу за зменшенням падіння напруги на шунті від об'ємного струму витоку через ізолятор в пошкодженій фазі і збільшенню в непошкоджених фазах та сигналізує про факт і фазу ЗНЗ. При збільшенні вологості в комірці на поверхнях ізоляторів (чи то чистих, чи забруднених) можливе випадіння роси і подальше перекриття ізолятора при забрудненій поверхні. Зволоження чистого ізолятора призведе до незначного збільшення поверхневого струму витоку, та цей струм буде менший за Ікр, тому що при збільшенні воло Комп’ютерна верстка Д. Шеверун 63467 4 гості W збільшується граничне значення Ікр. Прилад хибно не спрацює. Почергове визначення значення критичного струму витоку для кожного ізолятора при певних впливових факторах і при досягненні на одній з фаз ІПв  Iкр пристрій сигналізуватиме про критичне забруднення певного ізолятора. Порівнювальний аналіз запропонованого рішення з прототипом показує, що пристрій відрізняється від існуючого тим, що як давачі напруги використані об'ємні струми витоку опорних ізоляторів. Введений блок визначення фактичних фазних напруг дає можливість обчислювати критичний струм не одного, як було у прототипі, а трьох фазних ізоляторів для контролю забруднення. Визначення прикладеної до ізолятора напруги за об'ємним струмом витоку дозволяє відмовитись від використання трансформатора напруги і додатково здійснювати контроль замикання фази на землю. Використання способу, що пропонується, для контролю забруднення під робочою напругою і контролю ізоляції в порівнянні з існуючим способом має наступні переваги. 1. Виконання контролю забруднення на трьох ізоляторах, що мають різне розташування в комірці, дозволяє врахувати різний вплив факторів довкілля на процес забруднення ізоляторів. 2. Введення блока визначення напруги по ємнісних струмах витоку дозволяє відмовитись від використання трансформатора напруги. 3. Вимірювання ємнісних струмів витоку ізоляторів різних фаз дозволяє контролювати замикання фази на землю. Джерела інформації: 1. Сіріков О.І. Електричний контроль ступеня секторних забруднень високовольтних опорних ізоляторів під робочою напругою.: Автореф. Дис. канд. техн. наук. - Харків: НТУ «ХШ», 2009. - 19 с Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
