Плита покриття

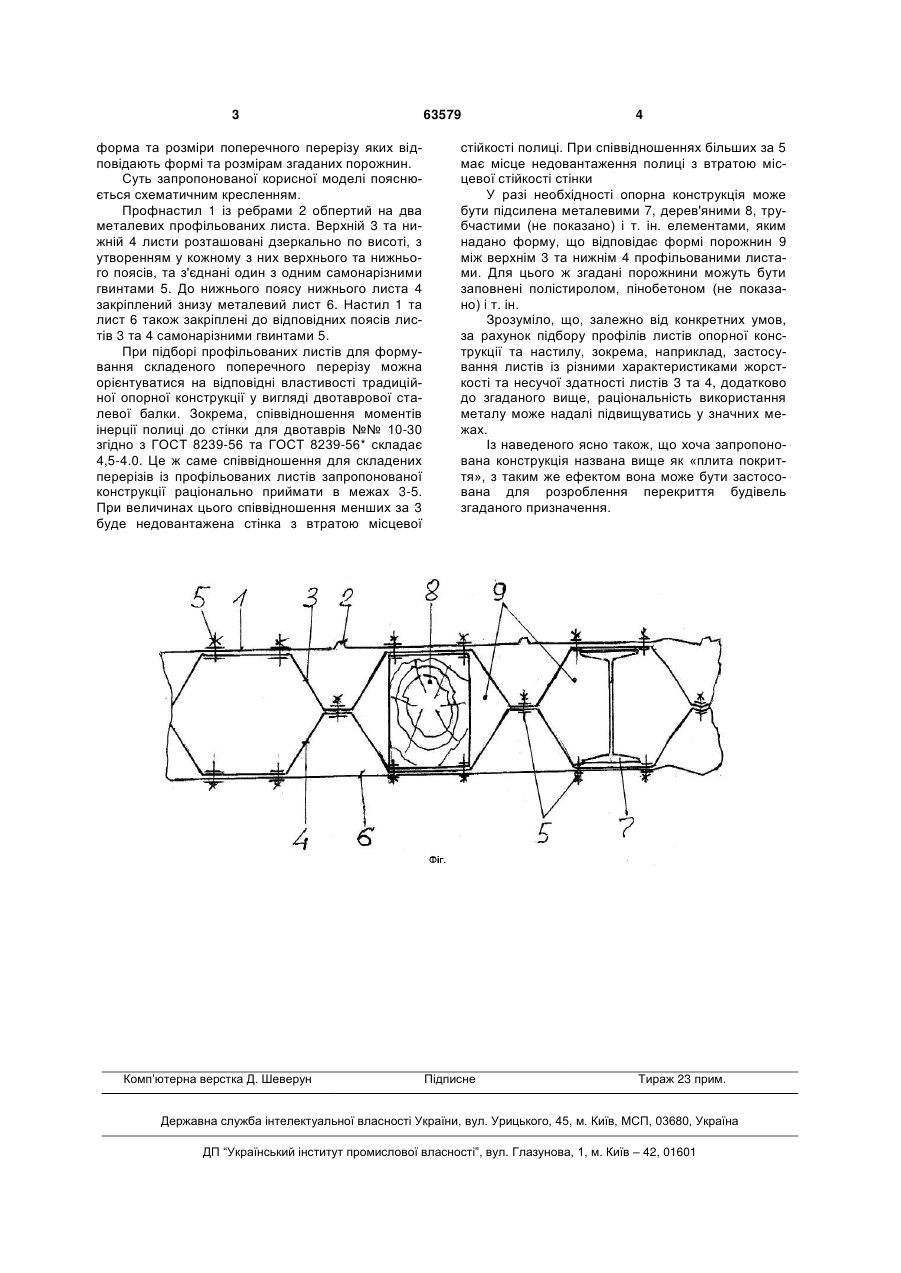

1. Плита покриття, що містить профільований настил та встановлену знизу опорну конструкцію, яка відрізняється тим, що опорна конструкція виконана у вигляді щонайменше двох металевих профільованих листів, з'єднаних один з одним 3 форма та розміри поперечного перерізу яких відповідають формі та розмірам згаданих порожнин. Суть запропонованої корисної моделі пояснюється схематичним кресленням. Профнастил 1 із ребрами 2 обпертий на два металевих профільованих листа. Верхній 3 та нижній 4 листи розташовані дзеркально по висоті, з утворенням у кожному з них верхнього та нижнього поясів, та з'єднані один з одним самонарізними гвинтами 5. До нижнього поясу нижнього листа 4 закріплений знизу металевий лист 6. Настил 1 та лист 6 також закріплені до відповідних поясів листів 3 та 4 самонарізними гвинтами 5. При підборі профільованих листів для формування складеного поперечного перерізу можна орієнтуватися на відповідні властивості традиційної опорної конструкції у вигляді двотаврової сталевої балки. Зокрема, співвідношення моментів інерції полиці до стінки для двотаврів №№ 10-30 згідно з ГОСТ 8239-56 та ГОСТ 8239-56* складає 4,5-4.0. Це ж саме співвідношення для складених перерізів із профільованих листів запропонованої конструкції раціонально приймати в межах 3-5. При величинах цього співвідношення менших за 3 буде недовантажена стінка з втратою місцевої Комп’ютерна верстка Д. Шеверун 63579 4 стійкості полиці. При співвідношеннях більших за 5 має місце недовантаження полиці з втратою місцевої стійкості стінки У разі необхідності опорна конструкція може бути підсилена металевими 7, дерев'яними 8, трубчастими (не показано) і т. ін. елементами, яким надано форму, що відповідає формі порожнин 9 між верхнім 3 та нижнім 4 профільованими листами. Для цього ж згадані порожнини можуть бути заповнені полістиролом, пінобетоном (не показано) і т. ін. Зрозуміло, що, залежно від конкретних умов, за рахунок підбору профілів листів опорної конструкції та настилу, зокрема, наприклад, застосування листів із різними характеристиками жорсткості та несучої здатності листів 3 та 4, додатково до згаданого вище, раціональність використання металу може надалі підвищуватись у значних межах. Із наведеного ясно також, що хоча запропонована конструкція названа вище як «плита покриття», з таким же ефектом вона може бути застосована для розроблення перекриття будівель згаданого призначення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
