Суспензія для виготовлення ливарних форм по моделях, що виплавляються
Номер патенту: 63715
Опубліковано: 25.10.2011
Автори: Максюта Іннола Іванівна, Гаврилюк Володимир Петрович, Сімановський Віктор Михайлович, Михнян Олена Вікторівна, Квасницька Юлія Георгіївна, Мяльніца Георгій Пилипович
Формула / Реферат
Суспензія для виготовлення ливарних форм по моделях, що виплавляються, яка містить етилсилікат, органічний розчинник, воду, порошок алюмінію та вогнетривкий наповнювач, яка відрізняється тим, що додатково включає n-толуолсульфокислоту (органічну кислоту) при наступному співвідношенні компонентів, мас.%:
етилсилікат
7-10
органічний розчинник
15-17
вода
2-4
n-толуолсульфокислота
0,4-0,6
порошок алюмінію у вигляді пилу
0,5-7,0
вогнетривкий наповнювач
решта.
Текст

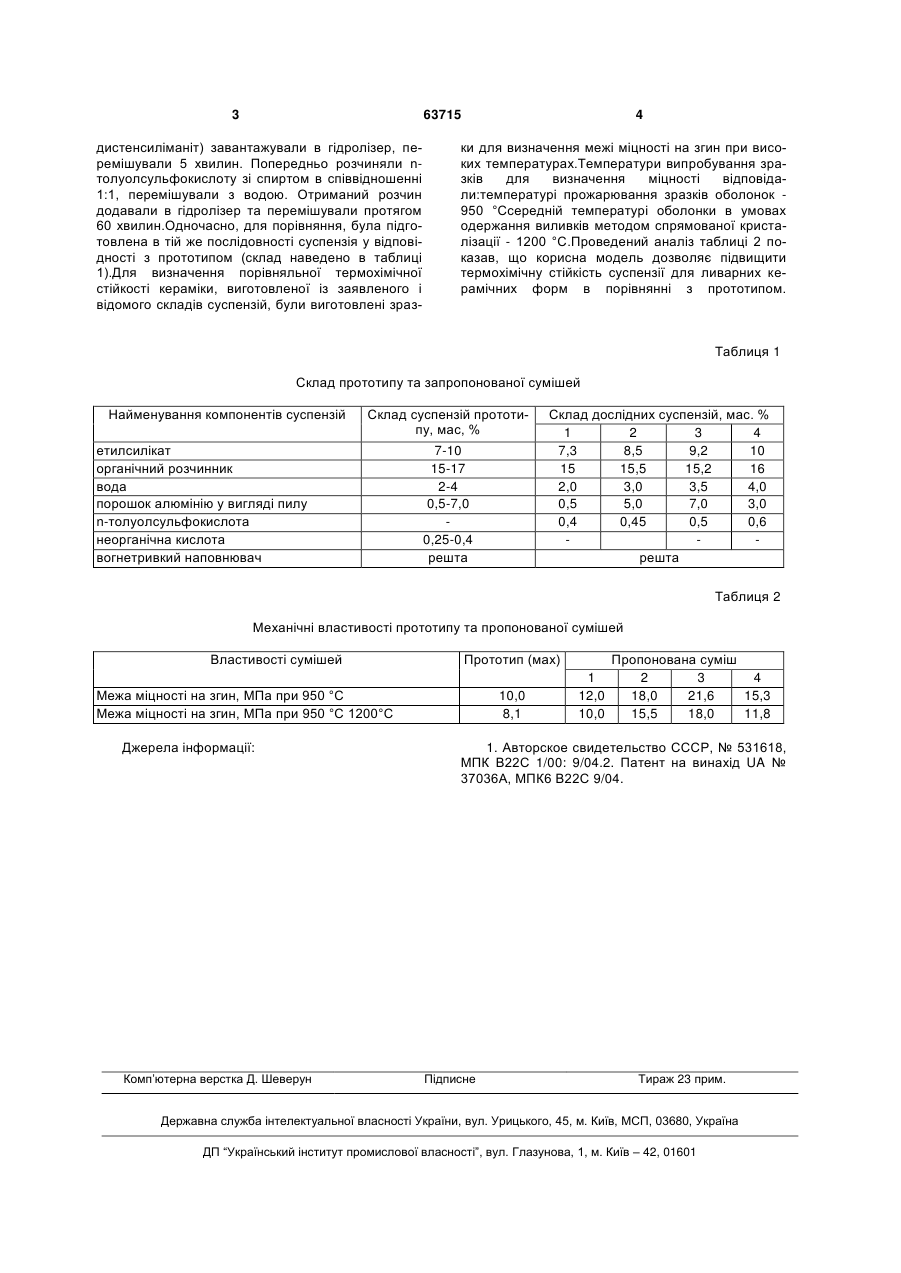

Суспензія для виготовлення ливарних форм по моделях, що виплавляються, яка містить етил 3 63715 дистенсиліманіт) завантажували в гідролізер, перемішували 5 хвилин. Попередньо розчиняли nтолуолсульфокислоту зі спиртом в співвідношенні 1:1, перемішували з водою. Отриманий розчин додавали в гідролізер та перемішували протягом 60 хвилин.Одночасно, для порівняння, була підготовлена в тій же послідовності суспензія у відповідності з прототипом (склад наведено в таблиці 1).Для визначення порівняльної термохімічної стійкості кераміки, виготовленої із заявленого і відомого складів суспензій, були виготовлені зраз 4 ки для визначення межі міцності на згин при високих температурах.Температури випробування зразків для визначення міцності відповідали:температурі прожарювання зразків оболонок 950 °Ссередній температурі оболонки в умовах одержання виливків методом спрямованої кристалізації - 1200 °С.Проведений аналіз таблиці 2 показав, що корисна модель дозволяє підвищити термохімічну стійкість суспензії для ливарних керамічних форм в порівнянні з прототипом. Таблиця 1 Склад прототипу та запропонованої сумішей Найменування компонентів суспензій етилсилікат органічний розчинник вода порошок алюмінію у вигляді пилу n-толуолсульфокислота неорганічна кислота вогнетривкий наповнювач Склад суспензій прототипу, мас, % 7-10 15-17 2-4 0,5-7,0 0,25-0,4 решта Склад дослідних суспензій, мас. % 1 2 3 4 7,3 8,5 9,2 10 15 15,5 15,2 16 2,0 3,0 3,5 4,0 0,5 5,0 7,0 3,0 0,4 0,45 0,5 0,6 решта Таблиця 2 Механічні властивості прототипу та пропонованої сумішей Властивості сумішей Прототип (мах) Межа міцності на згин, МПа при 950 °С Межа міцності на згин, МПа при 950 °С 1200°С Джерела інформації: Комп’ютерна верстка Д. Шеверун 10,0 8,1 1 12,0 10,0 Пропонована суміш 2 3 4 18,0 21,6 15,3 15,5 18,0 11,8 1. Авторское свидетельство СССР, № 531618, МПК В22С 1/00: 9/04.2. Патент на винахід UA № 37036А, МПК6 В22С 9/04. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspension for production of casting moulds by models being melted
Автори англійськоюSimanovskyi Viktor Mykhailovych, Kvasnytska Yulia Heorhiivna, Mialnitsa Heorhii Pylypovych, HavryliukVolodymyr Petrovych, Havryliuk Volodymyr Petrovych, Maksiuta Innola Ivanivna, Mikhnian Olena Viktorivna
Назва патенту російськоюСуспензия для изготовления литейных форм по выплавляемым моделям
Автори російськоюСимановский Виктор Михайлович, Квасницкая Юлия Георгиевна, Мяльница Георгий Филиппович, Гаврилюк Владимир Петрович, Максюта Иннола Ивановна, Михнян Елена Викторовна
МПК / Мітки
Мітки: виготовлення, моделях, виплавляються, суспензія, ливарних, форм
Код посилання
<a href="https://ua.patents.su/2-63715-suspenziya-dlya-vigotovlennya-livarnikh-form-po-modelyakh-shho-viplavlyayutsya.html" target="_blank" rel="follow" title="База патентів України">Суспензія для виготовлення ливарних форм по моделях, що виплавляються</a>
Суспензія для виготовлення ливарних форм по моделям, що виплавляються
Номер патенту: 37036
Опубліковано: 16.04.2001
Автори: Прач Тетяна Вікторівна, Сімановський Віктор Михайлович, Шинський Олег Йосипович, Вольська Віталія Валентинівна
МПК: B22C 1/00
Мітки: виплавляються, суспензія, виготовлення, моделям, форм, ливарних
Текст:
...що відповідає 950°С, а також короткочасній дії більш високої температури в процесі заливки форм металом. Дана суспензія відрізняється від відомої тим, то додання в суспензію порошку алюмінію у вигляді пилу підвищує термічну міцність оболонки, а також гарантує її при тривалому контакті рідкого металу з формою, що має місце при одержанні відливок методом направленої кристалізації. Крім того, додавання порошку алюмінію не викликає...
Спосіб виготовлення ливарних форм по легкоплавких моделях
Номер патенту: 83891
Опубліковано: 26.08.2008
Автори: Шинський Олег Йосипович, Дорошенко Володимир Степанович
Мітки: спосіб, легкоплавких, форм, моделях, виготовлення, ливарних
Формула / Реферат:
1. Спосіб виготовлення ливарних форм по легкоплавких моделях, що включає нанесення формувальної суміші на модель, виготовлену з замороженої води, виплавлення моделі й усмоктування у формувальну суміш продуктів розплавлювання моделі шляхом зниження газового тиску в порах цієї суміші, який відрізняється тим, що у формувальну суміш перед нанесенням на модель уводять матеріал, здатний утворювати міцну кірку з продуктами розплавлювання моделі, і в...
Суміш для виготовлення ливарних стержнів і форм
Номер патенту: 68428
Опубліковано: 16.08.2004
Автори: Сорокін Олексій Сергійович, Чорноморець Борис Олексійович, Єрженкова Наталія Вікторівна, Єрженков Віктор Володимирович, Сергієнко Олег Володимирович
Мітки: виготовлення, суміш, стержнів, ливарних, форм
Формула / Реферат:
Суміш для виготовлення ливарних стержнів і форм, що містить вогнетривкий наповнювач, рідке скло й органомінеральну добавку, яка відрізняється тим, що як добавку вона містить продукт збагачення вугілля при такому співвідношенні компонентів, мас. %: рідке скло 3,5-7,0 продукт збагачення вугілля (у перерахунку на суху речовину 1,5-3,0 вогнетривкий наповнювач ...
Суміш для виготовлення ливарних форм
Номер патенту: 18889
Опубліковано: 15.11.2006
Автори: Єфімов Гаррі Вікторович, Квасницька Юлія Георгіївна, Максюта Іннола Іванівна, Єфімова Вікторія Гаррівна, Сімановський Віктор Михайлович
МПК: B22C 1/00
Мітки: суміш, виготовлення, форм, ливарних
Формула / Реферат:
Суміш для виготовлення ливарних форм, що містить графітовий порошок, вогнетривку глину, фосфатне зв'язуюче, мелений глинозем фракцій 5-10 мкм, матеріал, вибраний із групи гідросилікатів магнію або алюмінію, яка відрізняється тим, що додатково містить порошок бору в кількості 0,1-1,0 % при наступному співвідношенні компонентів, мас. %: вогнетривка глина 10,0-20,0 фосфатне зв'язуюче ...
Спосіб виготовлення відливків по моделях, що виплавляються, з титанових сплавів
Номер патенту: 18702
Опубліковано: 25.12.1997
Автори: Розбігаєв Ігор Альфредович, Биков Ігор Дмитрович, Биков Олег Ігоревич, Клочихін Валерій Григорович, Кондратов Іван Якович
МПК: B22D 23/00
Мітки: відливків, моделях, виготовлення, виплавляються, спосіб, сплавів, титанових
Формула / Реферат:
Способ изготовления отливок по выплавляемым моделям из титановых сплавов, включающий изготовление формы, заливку, газостатическое уплотнение отливок, оτличающийся тем, что вначале сплав заливают в форму, не заполняя полость прибыли перед газостатическим уплотнением определяют размеры усадочных пор, например рентгеновским методом, уточняют месторасположение вмятин после газостатического уплотнения, после чего при последующем изготовлении...
Попередній патент: Установка для вакуумного охолодження рослинної сировини
Наступний патент: Спосіб визначення пошкодженої фази з витоком на землю в електричній мережі з ізольованою нейтраллю
Випадковий патент: Спосіб лікування хронічного періодонтиту
