Пружна муфта з торцевою установкою канатів

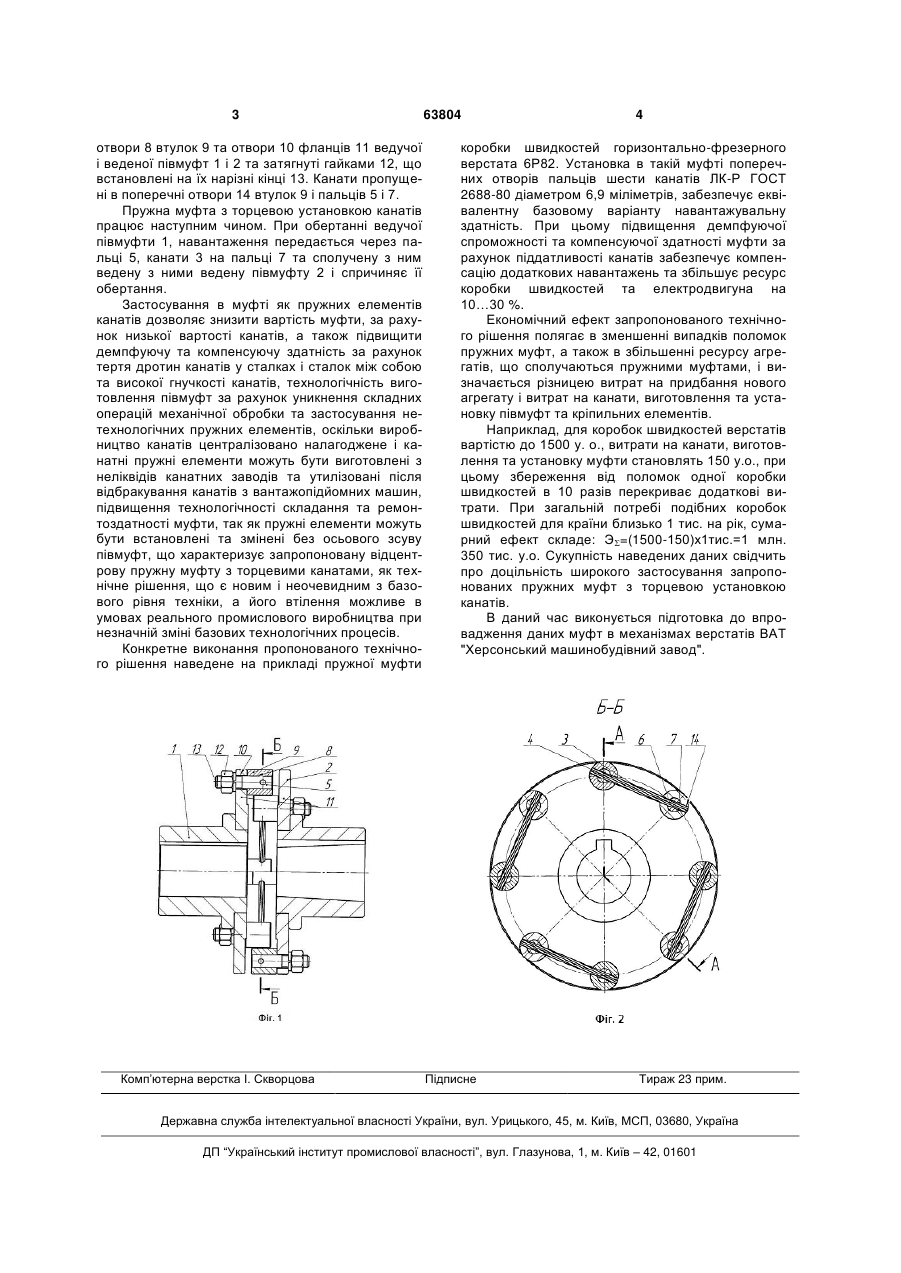

Пружна муфта з торцевою установкою канатів, що складається з ведучої і веденої півмуфт, 3 отвори 8 втулок 9 та отвори 10 фланців 11 ведучої і веденої півмуфт 1 і 2 та затягнуті гайками 12, що встановлені на їх нарізні кінці 13. Канати пропущені в поперечні отвори 14 втулок 9 і пальців 5 і 7. Пружна муфта з торцевою установкою канатів працює наступним чином. При обертанні ведучої півмуфти 1, навантаження передається через пальці 5, канати 3 на пальці 7 та сполучену з ним ведену з ними ведену півмуфту 2 і спричиняє її обертання. Застосування в муфті як пружних елементів канатів дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу та компенсуючу здатність за рахунок тертя дротин канатів у сталках і сталок між собою та високої гнучкості канатів, технологічність виготовлення півмуфт за рахунок уникнення складних операцій механічної обробки та застосування нетехнологічних пружних елементів, оскільки виробництво канатів централізовано налагоджене і канатні пружні елементи можуть бути виготовлені з неліквідів канатних заводів та утилізовані після відбракування канатів з вантажопідйомних машин, підвищення технологічності складання та ремонтоздатності муфти, так як пружні елементи можуть бути встановлені та змінені без осьового зсуву півмуфт, що характеризує запропоновану відцентрову пружну муфту з торцевими канатами, як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти Комп’ютерна верстка І. Скворцова 63804 4 коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечних отворів пальців шести канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10…30 %. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1500 у. о., витрати на канати, виготовлення та установку муфти становлять 150 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: Э=(1500-150)х1тис.=1 млн. 350 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружних муфт з торцевою установкою канатів. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
