Перфораційний заряд в. г. симороза

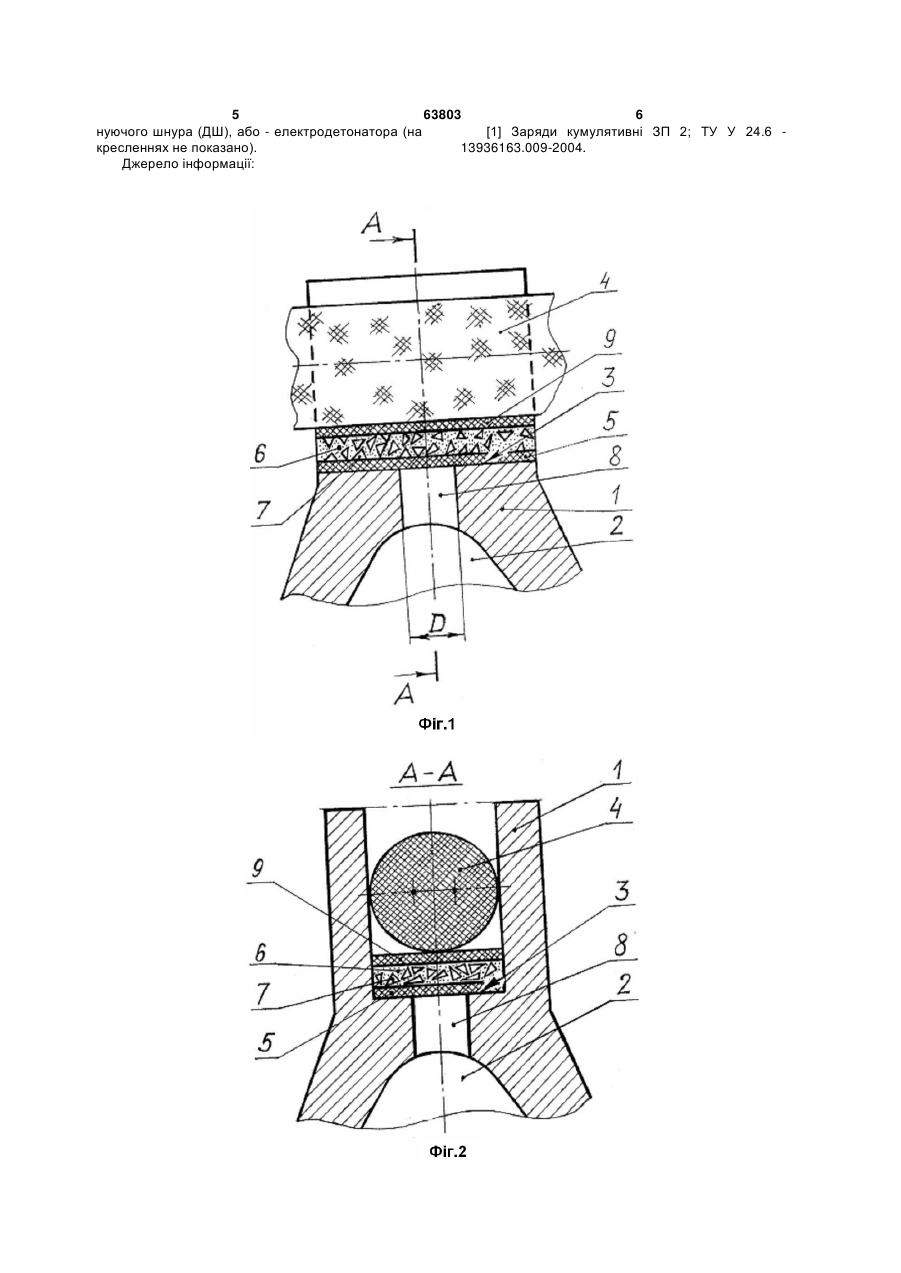

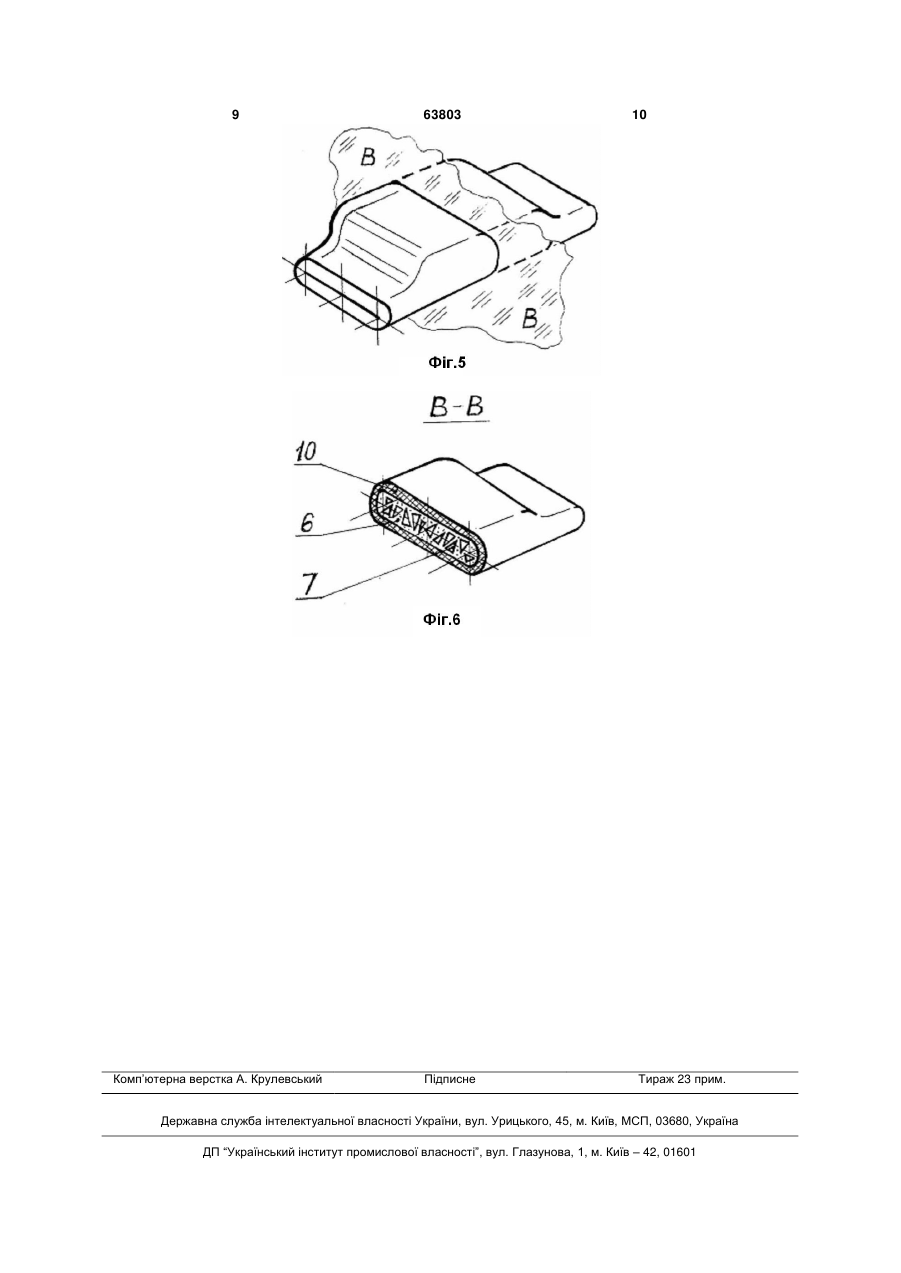

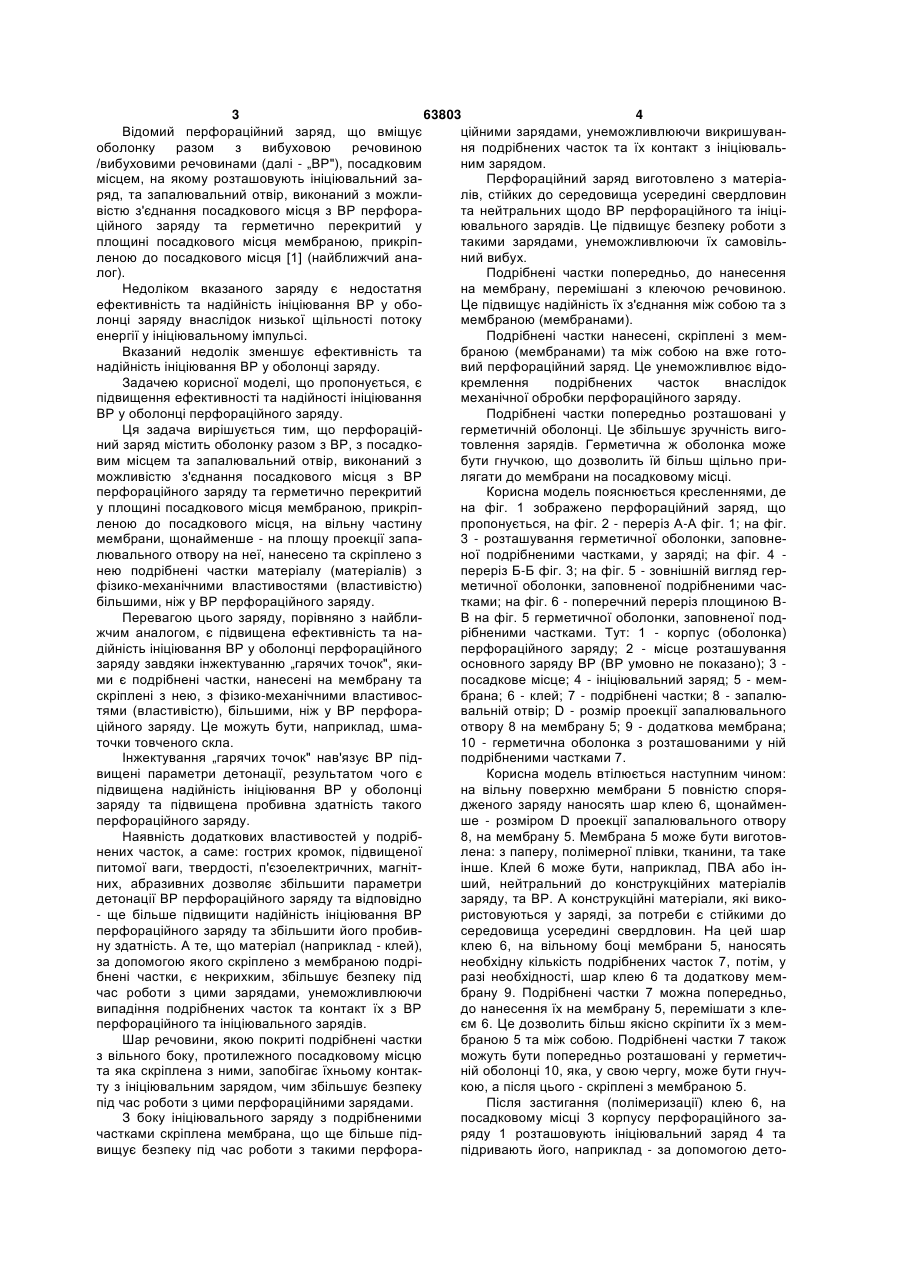

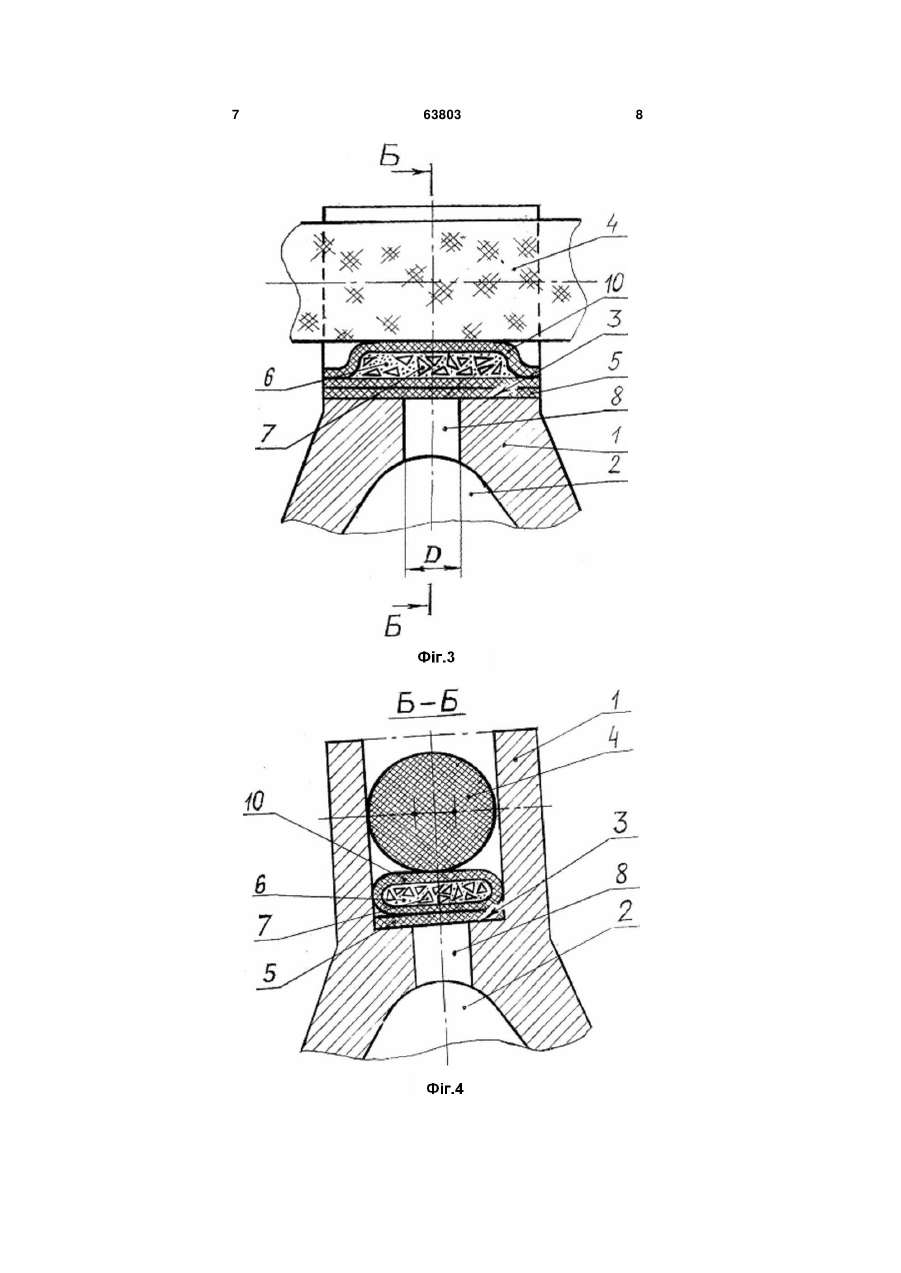

1. Перфораційний заряд, що містить оболонку з вибуховою речовиною (вибуховими речовинами), з посадковим місцем та запалювальний отвір, виконаний з можливістю з'єднання посадкового місця з вибуховою речовиною (вибуховими речовинами) перфораційного заряду та герметично перекритий у площині посадкового місця мембраною, прикріпленою до посадкового місця, який відрізняється тим, що на вільну поверхню мембрани, щонайменше - на площу проекції запалювального отвору на неї, нанесено та скріплено з нею подрібнені частки матеріалу (матеріалів) з фізикомеханічними властивостями (властивістю) більшими, ніж у вибухової речовини (вибухових речовин) перфораційного заряду. 2. Перфораційний заряд за п. 1, який відрізняється тим, що подрібнені частки виготовлені з гострими кромками. 3. Перфораційний заряд за пп. 1, 2, який відрізняється тим, що подрібнені частки (усі, або частково) виготовлені з питомою вагою більшою, ніж у вибухової речовини (вибухових речовин) заряду. 4. Перфораційний заряд за пп. 1, 2, 3, який відрізняється тим, що подрібнені частки (всі або частково) мають твердість більшу, ніж вибухова речовина (вибухові речовини) заряду. U 2 (19) 1 3 63803 4 Відомий перфораційний заряд, що вміщує ційними зарядами, унеможливлюючи викришуваноболонку разом з вибуховою речовиною ня подрібнених часток та їх контакт з ініціюваль/вибуховими речовинами (далі - „ВР"), посадковим ним зарядом. місцем, на якому розташовують ініціювальний заПерфораційний заряд виготовлено з матеріаряд, та запалювальний отвір, виконаний з можлилів, стійких до середовища усередині свердловин вістю з'єднання посадкового місця з ВР перфората нейтральних щодо ВР перфораційного та ініціційного заряду та герметично перекритий у ювального зарядів. Це підвищує безпеку роботи з площині посадкового місця мембраною, прикріптакими зарядами, унеможливлюючи їх самовільленою до посадкового місця [1] (найближчий ананий вибух. лог). Подрібнені частки попередньо, до нанесення Недоліком вказаного заряду є недостатня на мембрану, перемішані з клеючою речовиною. ефективність та надійність ініціювання ВР у обоЦе підвищує надійність їх з'єднання між собою та з лонці заряду внаслідок низької щільності потоку мембраною (мембранами). енергії у ініціювальному імпульсі. Подрібнені частки нанесені, скріплені з мемВказаний недолік зменшує ефективність та браною (мембранами) та між собою на вже готонадійність ініціювання ВР у оболонці заряду. вий перфораційний заряд. Це унеможливлює відоЗадачею корисної моделі, що пропонується, є кремлення подрібнених часток внаслідок підвищення ефективності та надійності ініціювання механічної обробки перфораційного заряду. ВР у оболонці перфораційного заряду. Подрібнені частки попередньо розташовані у Ця задача вирішується тим, що перфораційгерметичній оболонці. Це збільшує зручність вигоний заряд містить оболонку разом з ВР, з посадкотовлення зарядів. Герметична ж оболонка може вим місцем та запалювальний отвір, виконаний з бути гнучкою, що дозволить їй більш щільно приможливістю з'єднання посадкового місця з ВР лягати до мембрани на посадковому місці. перфораційного заряду та герметично перекритий Корисна модель пояснюється кресленнями, де у площині посадкового місця мембраною, прикріпна фіг. 1 зображено перфораційний заряд, що леною до посадкового місця, на вільну частину пропонується, на фіг. 2 - переріз А-А фіг. 1; на фіг. мембрани, щонайменше - на площу проекції запа3 - розташування герметичної оболонки, заповнелювального отвору на неї, нанесено та скріплено з ної подрібненими частками, у заряді; на фіг. 4 нею подрібнені частки матеріалу (матеріалів) з переріз Б-Б фіг. 3; на фіг. 5 - зовнішній вигляд герфізико-механічними властивостями (властивістю) метичної оболонки, заповненої подрібненими часбільшими, ніж у ВР перфораційного заряду. тками; на фіг. 6 - поперечний переріз площиною ВПеревагою цього заряду, порівняно з найблиВ на фіг. 5 герметичної оболонки, заповненої поджчим аналогом, є підвищена ефективність та нарібненими частками. Тут: 1 - корпус (оболонка) дійність ініціювання ВР у оболонці перфораційного перфораційного заряду; 2 - місце розташування заряду завдяки інжектуванню „гарячих точок", якиосновного заряду ВР (ВР умовно не показано); 3 ми є подрібнені частки, нанесені на мембрану та посадкове місце; 4 - ініціювальний заряд; 5 - мемскріплені з нею, з фізико-механічними властивосбрана; 6 - клей; 7 - подрібнені частки; 8 - запалютями (властивістю), більшими, ніж у ВР перфоравальній отвір; D - розмір проекції запалювального ційного заряду. Це можуть бути, наприклад, шмаотвору 8 на мембрану 5; 9 - додаткова мембрана; точки товченого скла. 10 - герметична оболонка з розташованими у ній Інжектування „гарячих точок" нав'язує ВР підподрібненими частками 7. вищені параметри детонації, результатом чого є Корисна модель втілюється наступним чином: підвищена надійність ініціювання ВР у оболонці на вільну поверхню мембрани 5 повністю спорязаряду та підвищена пробивна здатність такого дженого заряду наносять шар клею 6, щонайменперфораційного заряду. ше - розміром D проекції запалювального отвору Наявність додаткових властивостей у подріб8, на мембрану 5. Мембрана 5 може бути виготовнених часток, а саме: гострих кромок, підвищеної лена: з паперу, полімерної плівки, тканини, та таке питомої ваги, твердості, п'єзоелектричних, магнітінше. Клей 6 може бути, наприклад, ПВА або інних, абразивних дозволяє збільшити параметри ший, нейтральний до конструкційних матеріалів детонації ВР перфораційного заряду та відповідно заряду, та ВР. А конструкційні матеріали, які вико- ще більше підвищити надійність ініціювання ВР ристовуються у заряді, за потреби є стійкими до перфораційного заряду та збільшити його пробивсередовища усередині свердловин. На цей шар ну здатність. А те, що матеріал (наприклад - клей), клею 6, на вільному боці мембрани 5, наносять за допомогою якого скріплено з мембраною подрінеобхідну кількість подрібнених часток 7, потім, у бнені частки, є некрихким, збільшує безпеку під разі необхідності, шар клею 6 та додаткову мемчас роботи з цими зарядами, унеможливлюючи брану 9. Подрібнені частки 7 можна попередньо, випадіння подрібнених часток та контакт їх з ВР до нанесення їх на мембрану 5, перемішати з клеперфораційного та ініціювального зарядів. єм 6. Це дозволить більш якісно скріпити їх з мемШар речовини, якою покриті подрібнені частки браною 5 та між собою. Подрібнені частки 7 також з вільного боку, протилежного посадковому місцю можуть бути попередньо розташовані у герметичта яка скріплена з ними, запобігає їхньому контакній оболонці 10, яка, у свою чергу, може бути гнучту з ініціювальним зарядом, чим збільшує безпеку кою, а після цього - скріплені з мембраною 5. під час роботи з цими перфораційними зарядами. Після застигання (полімеризації) клею 6, на З боку ініціювального заряду з подрібненими посадковому місці 3 корпусу перфораційного зачастками скріплена мембрана, що ще більше підряду 1 розташовують ініціювальний заряд 4 та вищує безпеку під час роботи з такими перфорапідривають його, наприклад - за допомогою дето 5 63803 6 нуючого шнура (ДШ), або - електродетонатора (на [1] Заряди кумулятивні ЗП 2; ТУ У 24.6 кресленнях не показано). 13936163.009-2004. Джерело інформації: 7 63803 8 9 Комп’ютерна верстка А. Крулевський 63803 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
