Пружна муфта з радіальними пружними елементами

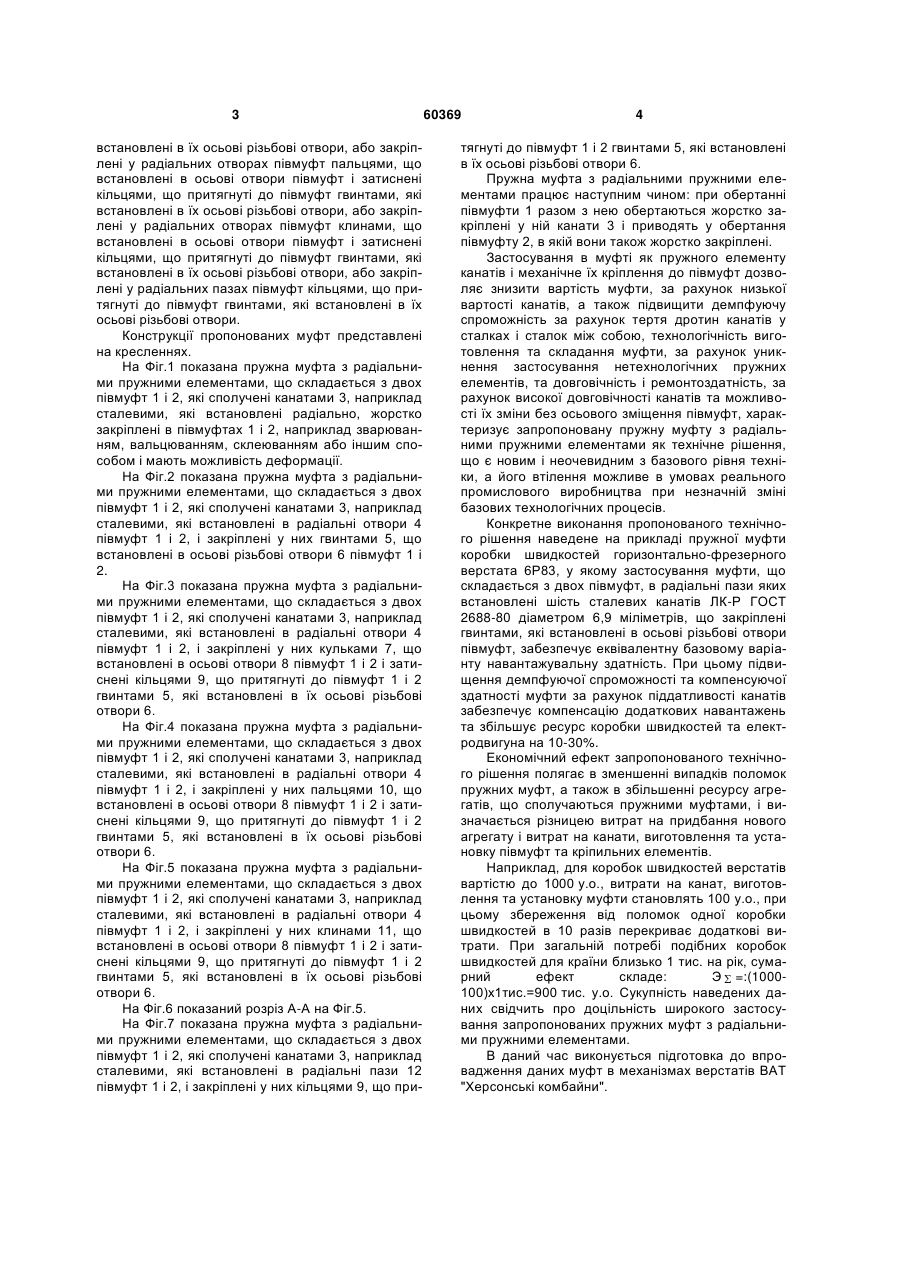

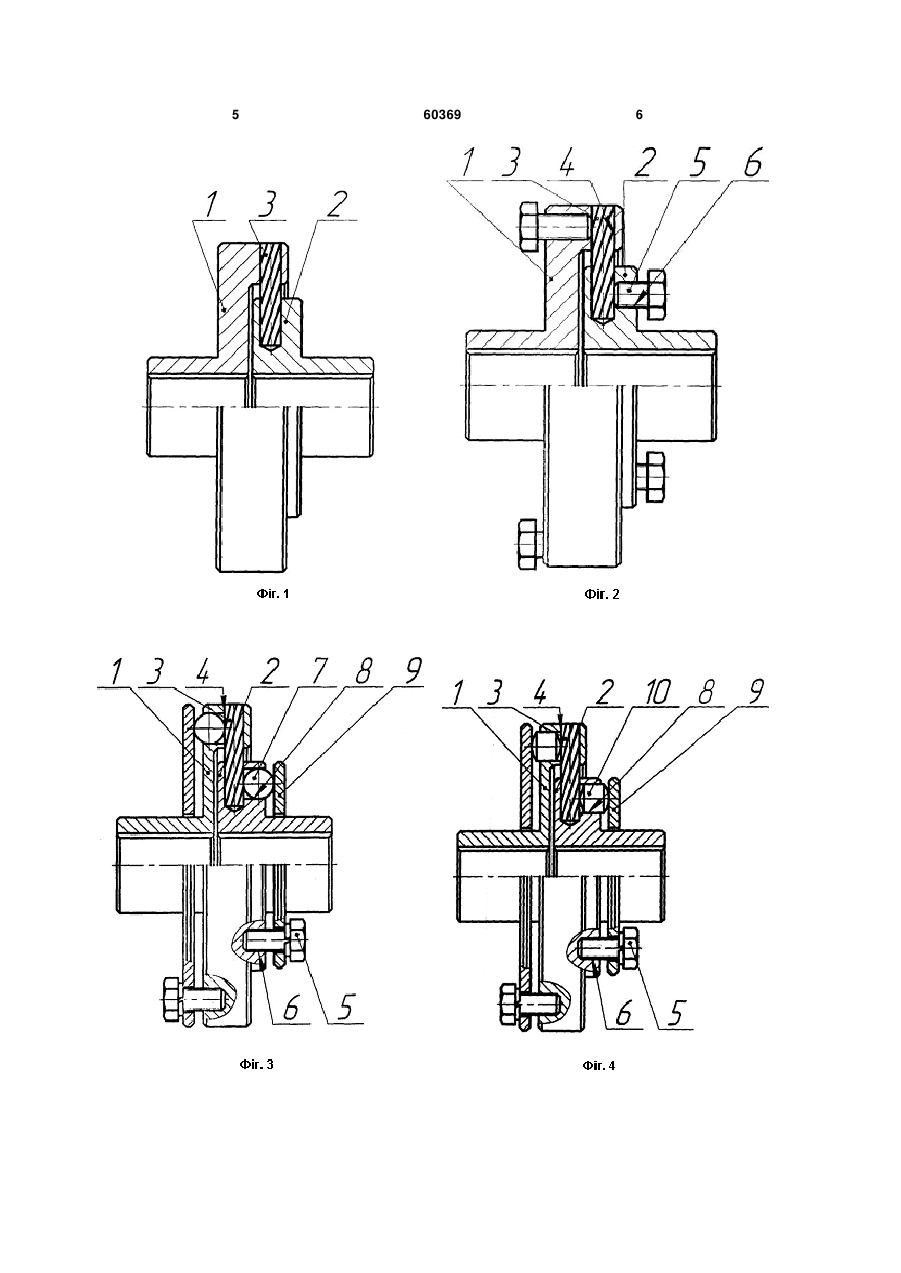

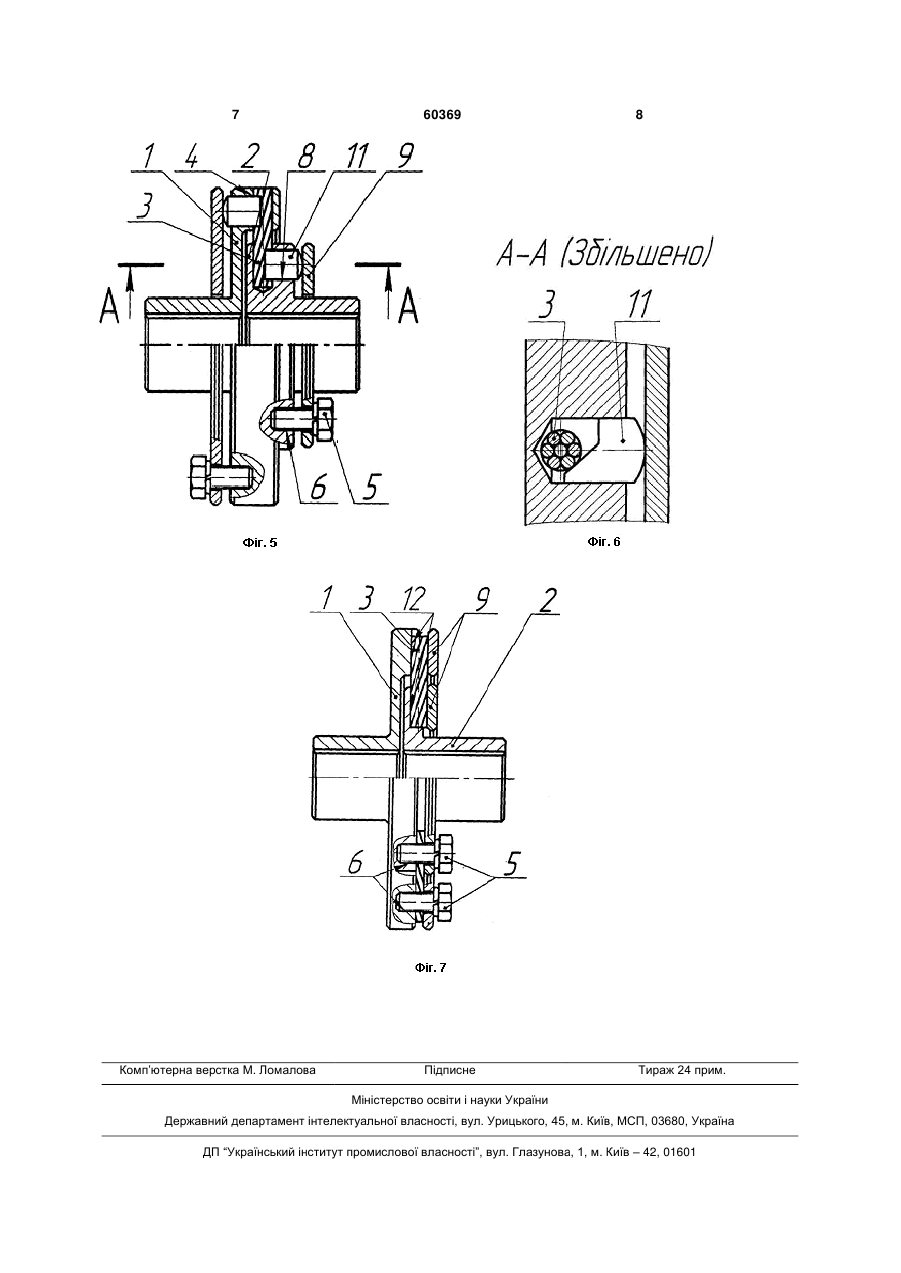

1. Пружна муфта з радіальними пружними елементами, що складається з двох півмуфт, які сполучені пружним елементом, яка відрізняється тим, що пружним елементом є канати, які встановлені радіально, жорстко закріплені в півмуфтах і мають можливість деформації. 2. Пружна муфта з радіальними пружними елементами за п. 1, яка відрізняється тим, що канати закріплені у радіальних отворах півмуфт гвинтами, що встановлені в осьові різьбові отвори півмуфт. 3. Пружна муфта з радіальними пружними елементами за п. 1, яка відрізняється тим, що канати U 2 (19) 1 3 встановлені в їх осьові різьбові отвори, або закріплені у радіальних отворах півмуфт пальцями, що встановлені в осьові отвори півмуфт і затиснені кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у радіальних отворах півмуфт клинами, що встановлені в осьові отвори півмуфт і затиснені кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори, або закріплені у радіальних пазах півмуфт кільцями, що притягнуті до півмуфт гвинтами, які встановлені в їх осьові різьбові отвори. Конструкції пропонованих муфт представлені на кресленнях. На Фіг.1 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені радіально, жорстко закріплені в півмуфтах 1 і 2, наприклад зварюванням, вальцюванням, склеюванням або іншим способом і мають можливість деформації. На Фіг.2 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них гвинтами 5, що встановлені в осьові різьбові отвори 6 півмуфт 1 і 2. На Фіг.3 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них кульками 7, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.4 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них пальцями 10, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.5 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні отвори 4 півмуфт 1 і 2, і закріплені у них клинами 11, що встановлені в осьові отвори 8 півмуфт 1 і 2 і затиснені кільцями 9, що притягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. На Фіг.6 показаний розріз А-А на Фіг.5. На Фіг.7 показана пружна муфта з радіальними пружними елементами, що складається з двох півмуфт 1 і 2, які сполучені канатами 3, наприклад сталевими, які встановлені в радіальні пази 12 півмуфт 1 і 2, і закріплені у них кільцями 9, що при 60369 4 тягнуті до півмуфт 1 і 2 гвинтами 5, які встановлені в їх осьові різьбові отвори 6. Пружна муфта з радіальними пружними елементами працює наступним чином: при обертанні півмуфти 1 разом з нею обертаються жорстко закріплені у ній канати 3 і приводять у обертання півмуфту 2, в якій вони також жорстко закріплені. Застосування в муфті як пружного елементу канатів і механічне їх кріплення до півмуфт дозволяє знизити вартість муфти, за рахунок низької вартості канатів, а також підвищити демпфуючу спроможність за рахунок тертя дротин канатів у сталках і сталок між собою, технологічність виготовлення та складання муфти, за рахунок уникнення застосування нетехнологічних пружних елементів, та довговічність і ремонтоздатність, за рахунок високої довговічності канатів та можливості їх зміни без осьового зміщення півмуфт, характеризує запропоновану пружну муфту з радіальними пружними елементами як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей горизонтально-фрезерного верстата 6Р83, у якому застосування муфти, що складається з двох півмуфт, в радіальні пази яких встановлені шість сталевих канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, що закріплені гвинтами, які встановлені в осьові різьбові отвори півмуфт, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності та компенсуючої здатності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10-30%. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок пружних муфт, а також в збільшенні ресурсу агрегатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1000 у.о., витрати на канат, виготовлення та установку муфти становлять 100 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: Э  =:(1000100)х1тис.=900 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружних муфт з радіальними пружними елементами. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонські комбайни". 5 60369 6 7 Комп’ютерна верстка М. Ломалова 60369 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
