Комбінований пристрій для обрушення і поділу олійного насіння

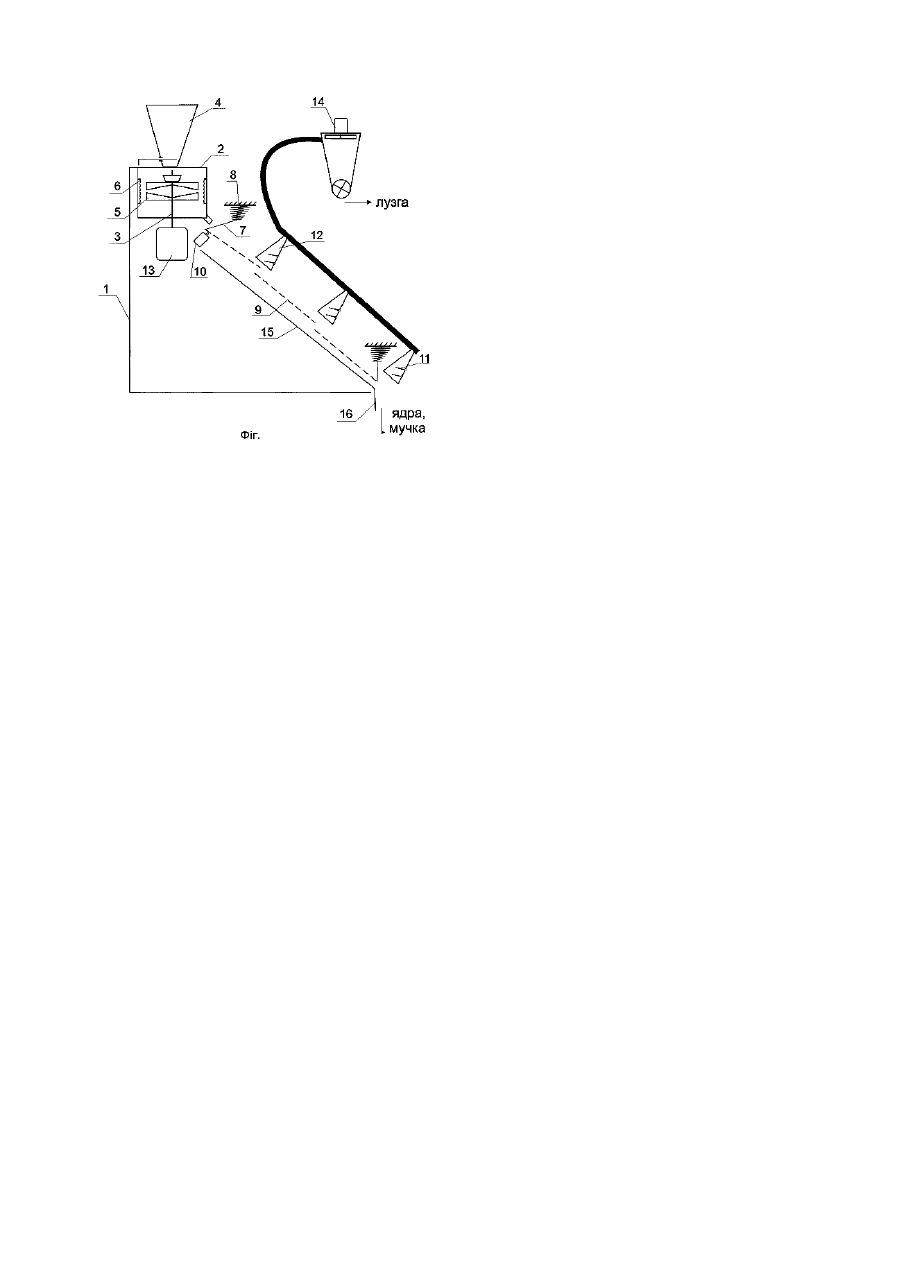

Винахід відноситься до сільського господарства, зокрема до переробки сільськогосподарської продукції і може бути використаний в маслоцехах, переважно при обслуговуванні і сортуванні олійних культур з комплексу фізико-механічних та аеродинамічних властивостей. Відомий пристрій, що забезпечує обрушення і поділ олійного насіння, що включає корпус, ротор з робочими дисками, скатну дошку і ситовий механізм для уловлювання олійної січки та пилу [1]. Проте якість обрушення і поділу м'ятки, січки, лушпайки і непрошелушенного насіння на даному пристрої недостатня. У цьому випадку для якісного виконання необхідних операцій необхідне використання декількох послідовно розташованих на лінії машин. Задача винаходу є підвищення якості процесу обрушення і сепарування отриманих продуктів, а також об'єднання декількох операцій в одному пристрої, зниження загальної металоємкості конструкції. Зазначена мета досягається тим, що пристрій містить насінневообрушувальний агрегат з вертикальним ротором та диском з конусними каналами для створення швиркового ефекту, а також руйнування насіння через нерухому дошку. Пристрій обладнаний також трьома, розташованими каскадно під регульованим кутом нахилу до обрію від 25 до 45°, решетами, що мають відповідно діаметри отворів 2; 4; 6мм, причому в зоні порогу переходу від одного решета до іншого, встановлені регульовані жалюзійними заслінками аспіраційні розтруби. Для гарантованого переміщення продуктів облущення решета об'єднані загальною рамою і приводяться в коливальний рух вібратором з амплітудою коливань 1,5-2мм і частотою коливань 650-780колив./хвилину. На фіг. зображена принципова конструктивна схема пропонуємого пристрою. Комбінований пристрій для обрушення та поділу олійного насіння включає несучу раму 1, на якій розміщена насінневообрушувальна машина 2 з вертикальним потором 3, завантажувальним бункером 4, диском 5 з розміщеними в ньому конусними каналами і декою 6 для руйнування оболонки насіння під дією поштовху. На гнучкій підвісці 7 закріплена рама 8 з встановленими на ній каскадними решетами 9, що приводяться в коливальний рух вібратором 10. Для забезпечення добору лушпиння в зоні перепаду порогу між каскадними решетами встановлені регульовані заслінками 11 конусні розтруби 12, підключені до загальної системи аспірації (відсмоктування повітря з пилом та лушпинням). Насінневообрушувальна машина обладнана електроприводом 13, а загальна система аспірації - витяжним вентилятором високого тиску 14. Під системою решіт розташована скатна дошка 15, на яку просипається через решета дрібна та велика січка, а також цілі ядра, що через патрубок 16 виводяться з пристрою для подальшої переробки. Комбінований пристрій працює в такий спосіб: вихідна насіннєва суміш подається через бункер 4 до насінневообрушувальної 2 машини, в якій за допомогою дії центробіжних сил насіння переміщується до периферії через конусні канали диску 5. Здобуваючи велику швидкість переміщення по каналах за рахунок центробіжних сил, насіння виштовхується за рахунок швиркового ефекту до нерухомої деки 6, закріпленої на корпусі насінневообрушки, чим забезпечується розщеплення обрушення та відділення лушпиння від ядра. Загальна суміш лушпиння, ядра, січки, мучки (роздроблених часток насіння) пересипається на каскадні решета 9, що мають різні діаметри отворів, починаючи з 2-хмм. Шар загальної суміші, що переплітається, починає сепаруватися (розділятися) у міру переміщення по ґратах. Спочатку просипається дрібна мучка ядра на скатну дошку 16, потім більш великі частки ядра і самих ядер в міру переходу на решета з більш великими отворами. Лушпиння та частки лузки, як більш легкі частки, що володіють кращими умовами витання в пневмосистемах, ніж більш важкі ядра насіння та їх частки, у зонах пересипання (порогах) між решетами, знаходячись під дією вібрацій решіт у віброкип'ячому шарі - легко підхоплюються і засмоктуються в конусні аспіраційні розтруби 12, відсмоктування повітря в яких створюється вентилятором високого тиску 14. Лушпиння та його частки через циклон відводяться до збірного бункеру лушпиння, а мучка ядра та ядра олійного насіння зі скатної дошки через патрубок 16 виводяться на подальшу переробку. Для забезпечення оптимальних умов роботи й одержання якісної продукції в комбінованому пристрої для обрушення та поділу олійного насіння забезпечується регулювання кількості матеріалу, що подається, число та амплітуда коливань каскадних решіт, діаметри отворів решіт, кут встановлення решіт, ступінь відсмоктування лушпиння аспіраційною системою. Усе це дозволяє одержати гарантоване розщеплення насіння та якісне відокремлення його від лушпиння в пропонованому комбінованому пристрої. Джерела інформації: 1. Авторське посвідчення US №1292826 Кл. А02В3/02.
