Пристрій для шеретування насіння

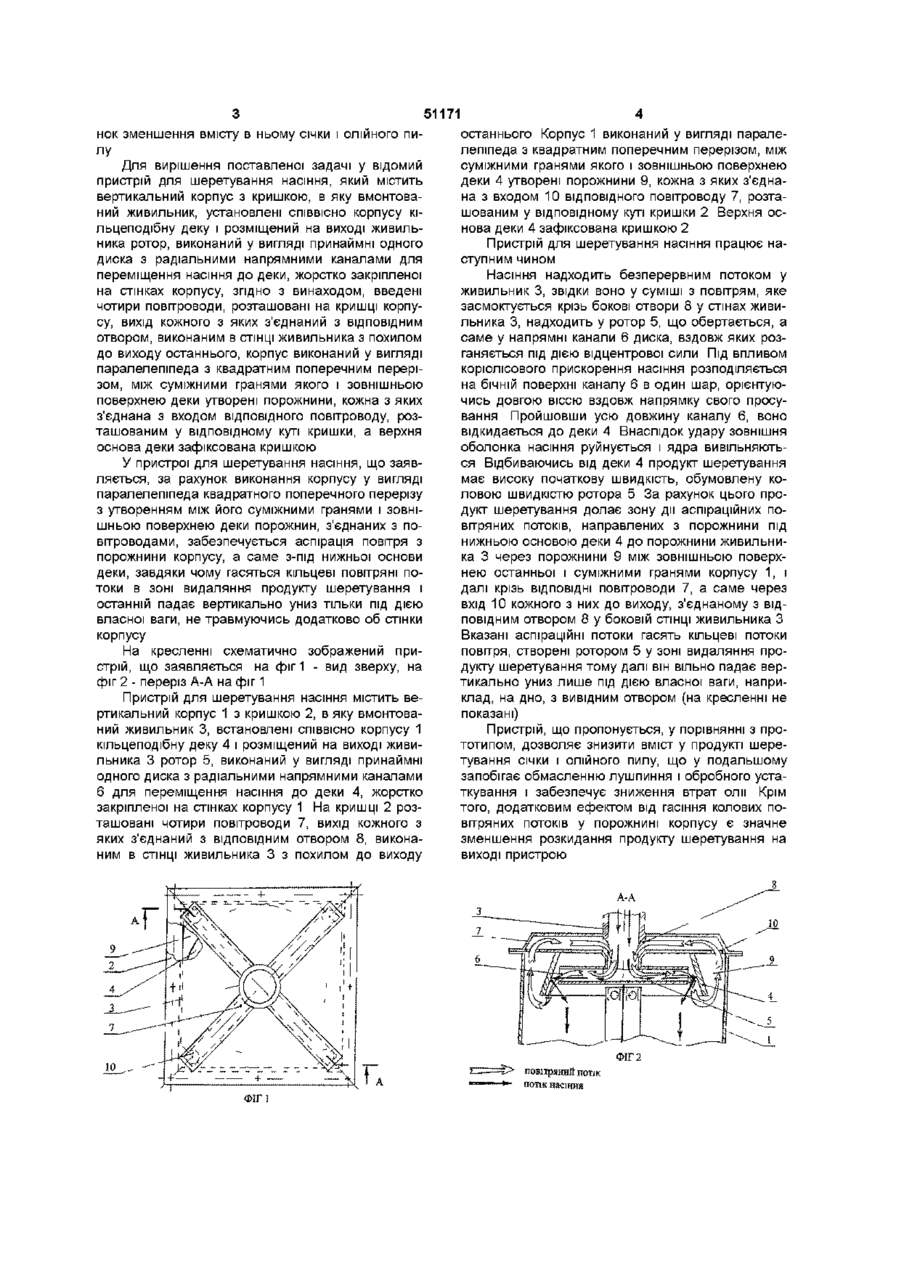

Пристрій для шеретування насіння, який містить вертикальний корпус з кришкою, в яку вмонтований живильник, встановлені СПІВВІСНО корпусу кільцеподібну деку і розміщений на виході живильника ротор, виконаний у вигляді принаймні одного диска з радіальними напрямними каналами для переміщення насіння до деки, жорстко закріпленої на стінках корпусу, який відрізняється тим, що до нього введені чотири повітроводи, розташовані на кришці корпусу, вихід кожного з яких з'єднаний з ВІДПОВІДНИМ отвором, виконаним в СТІНЦІ живильника з нахилом до виходу останнього, корпус виконаний у вигляді паралелепіпеда з квадратним поперечним перерізом, між суміжними гранями якого і зовнішньою поверхнею деки утворені порожнини, кожна з яких з'єднана з входом ВІДПОВІДНОГО повітроводу, розташованим у відповідному куті кришки, а верхня основа деки зафіксована кришкою Винахід належить до масложирової промисловості, а саме до пристроїв для обробки олійного насіння, переважно насіння соняшника Відомий пристрій для шеретування насіння, який містить вертикальний корпус з кришкою, в яку вмонтований живильник, установлені СПІВВІСНО корпусу кільцеподібну деку і розміщений на виході живильника ротор, виконаний у вигляді принаймні одного диска з радіальними напрямними каналами для переміщення насіння до деки, жорстко закріпленої на стінках циліндричного корпусу (авт свід СРСР №1139400, кл A23N 5/00, 1985) Недоліком відомого пристрою є низька якість продукту шеретування, обумовлена підвищеним вмістом в ньому січки і олійного пилу, оскільки продукт шеретування після відбивання від деки продовжує рухатися під дією створених ротором кільцевих повітряних потоків, при цьому ядра і лушпиння стикаються один з одним і з стінкою корпусу, повторно розколюються і перетворюються під дією сил тертя в олійний пил За прототип пропонованого пристрою обрано пристрій для шеретування насіння, який містить вертикальний корпус з кришкою, в яку вмонтований живильник, установлені СПІВВІСНО корпусу кільцеподібну деку і розміщений на виході живильника ротор, виконаний у вигляді принаймні одного диска з радіальними напрямними каналами для переміщення насіння до деки, жорстко закріпленої на стінках циліндричного корпусу (Технология производства растительных масел, под ред проф В М Копейковского и доц С И Данильчука, М , "Легкая и пищевая промышленность", 1982г, с 127, рис 4 - 2) Дека являє собою обичайку, яка розташована по твірній корпусу навколо ротора Під час роботи відомого пристрою ротор, який працює подібно до вентилятора високого тиску, створює у циліндричному корпусі кільцевий повітряний потік Продукт шеретування, що відбивається від деки, переміщується вниз спіральною траєкторією під дією як власної ваги, так і кільцевого повітряного потоку, створеного ротором Внаслідок цього продукт шеретування під дією відцентрової сили притискається до стінки корпусу, додатково розганяється і, продовжуючи рух вздовж неї, подрібнюється і розтирається в олійний пил Відомий пристрій, так само як і попередній аналог, не забезпечує високої якості продукту шеретування, що обумовлено підвищеним вмістом в ньому подрібненого ядра, січки та олійного пилу В основу винаходу поставлено задачу удосконалення пристрою для шеретування насіння, в якому шляхом створення повітропровідних каналів для гасіння кільцевого повітряного потоку в зоні видаляння продукту шеретування, забезпечене покращення якості продукту шеретування за раху ю 51171 нок зменшення вмісту в ньому січки і олійного пилу Для вирішення поставленої задачі у відомий пристрій для шеретування насіння, який містить вертикальний корпус з кришкою, в яку вмонтований живильник, установлені СПІВВІСНО корпусу кільцеподібну деку і розміщений на виході живильника ротор, виконаний у вигляді принаймні одного диска з радіальними напрямними каналами для переміщення насіння до деки, жорстко закріпленої на стінках корпусу, згідно з винаходом, введені чотири повітроводи, розташовані на кришці корпусу, вихід кожного з яких з'єднаний з ВІДПОВІДНИМ отвором, виконаним в СТІНЦІ живильника з похилом до виходу останнього, корпус виконаний у вигляді паралелепіпеда з квадратним поперечним перерізом, між суміжними гранями якого і зовнішньою поверхнею деки утворені порожнини, кожна з яких з'єднана з входом ВІДПОВІДНОГО повітроводу, розташованим у відповідному куті кришки, а верхня основа деки зафіксована кришкою У пристрої для шеретування насіння, що заявляється, за рахунок виконання корпусу у вигляді паралелепіпеда квадратного поперечного перерізу з утворенням між його суміжними гранями і зовнішньою поверхнею деки порожнин, з'єднаних з повітроводами, забезпечується аспірація повітря з порожнини корпусу, а саме з-під нижньої основи деки, завдяки чому гасяться кільцеві повітряні потоки в зоні видаляння продукту шеретування і останній падає вертикально униз тільки під дією власної ваги, не травмуючись додатково об стінки корпусу На кресленні схематично зображений пристрій, що заявляється на фиг 1 - вид зверху, на фіг 2 - переріз А-А на фіг 1 Пристрій для шеретування насіння містить вертикальний корпус 1 з кришкою 2, в яку вмонтований живильник 3, встановлені СПІВВІСНО корпусу 1 кільцеподібну деку 4 і розміщений на виході живильника 3 ротор 5, виконаний у вигляді принаймні одного диска з радіальними напрямними каналами 6 для переміщення насіння до деки 4, жорстко закріпленої на стінках корпусу 1 На кришці 2 розташовані чотири повітроводи 7, вихід кожного з яких з'єднаний з ВІДПОВІДНИМ отвором 8, виконаним в СТІНЦІ живильника 3 з похилом до виходу останнього Корпус 1 виконаний у вигляді паралелепіпеда з квадратним поперечним перерізом, між суміжними гранями якого і зовнішньою поверхнею деки 4 утворені порожнини 9, кожна з яких з'єднана з входом 10 ВІДПОВІДНОГО повітроводу 7, розташованим у відповідному куті кришки 2 Верхня основа деки 4 зафіксована кришкою 2 Пристрій для шеретування насіння працює наступним чином Насіння надходить безперервним потоком у живильник 3, звідки воно у суміші з повітрям, яке засмоктується крізь бокові отвори 8 у стінах живильника 3, надходить у ротор 5, що обертається, а саме у напрямні канали 6 диска, вздовж яких розганяється під дією відцентрової сили Під ВПЛИВОМ корюлісового прискорення насіння розподіляється на бічній поверхні каналу 6 в один шар, орієнтуючись довгою віссю вздовж напрямку свого просування Пройшовши усю довжину каналу 6, воно відкидається до деки 4 Внаслідок удару зовнішня оболонка насіння руйнується і ядра вивільняються Відбиваючись від деки 4 продукт шеретування має високу початкову швидкість, обумовлену коловою швидкістю ротора 5 За рахунок цього продукт шеретування долає зону дії аспіраційних повітряних потоків, направлених з порожнини під нижньою основою деки 4 до порожнини живильника 3 через порожнини 9 між зовнішньою поверхнею останньої і суміжними гранями корпусу 1, і далі крізь ВІДПОВІДНІ повітроводи 7, а саме через вхід 10 кожного з них до виходу, з'єднаному з ВІДПОВІДНИМ отвором 8 у боковій СТІНЦІ живильника З Вказані аспіраційні потоки гасять кільцеві потоки повітря, створені ротором 5 у зоні видаляння продукту шеретування тому далі він вільно падає вертикально униз лише під дією власної ваги, наприклад, на дно, з вивідним отвором (на кресленні не показані) Пристрій, що пропонується, у порівнянні з прототипом, дозволяє знизити вміст у продукті шеретування січки і олійного пилу, що у подальшому запобігає обмасленню лушпиння і обробного устаткування і забезпечує зниження втрат олії Крім того, додатковим ефектом від гасіння колових повітряних потоків у порожнині корпусу є значне зменшення розкидання продукту шеретування на виході пристрою ФІГ 2 повітряний пот/к потік насіння ФІГ! 51171 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
