Голка в`язальної машини

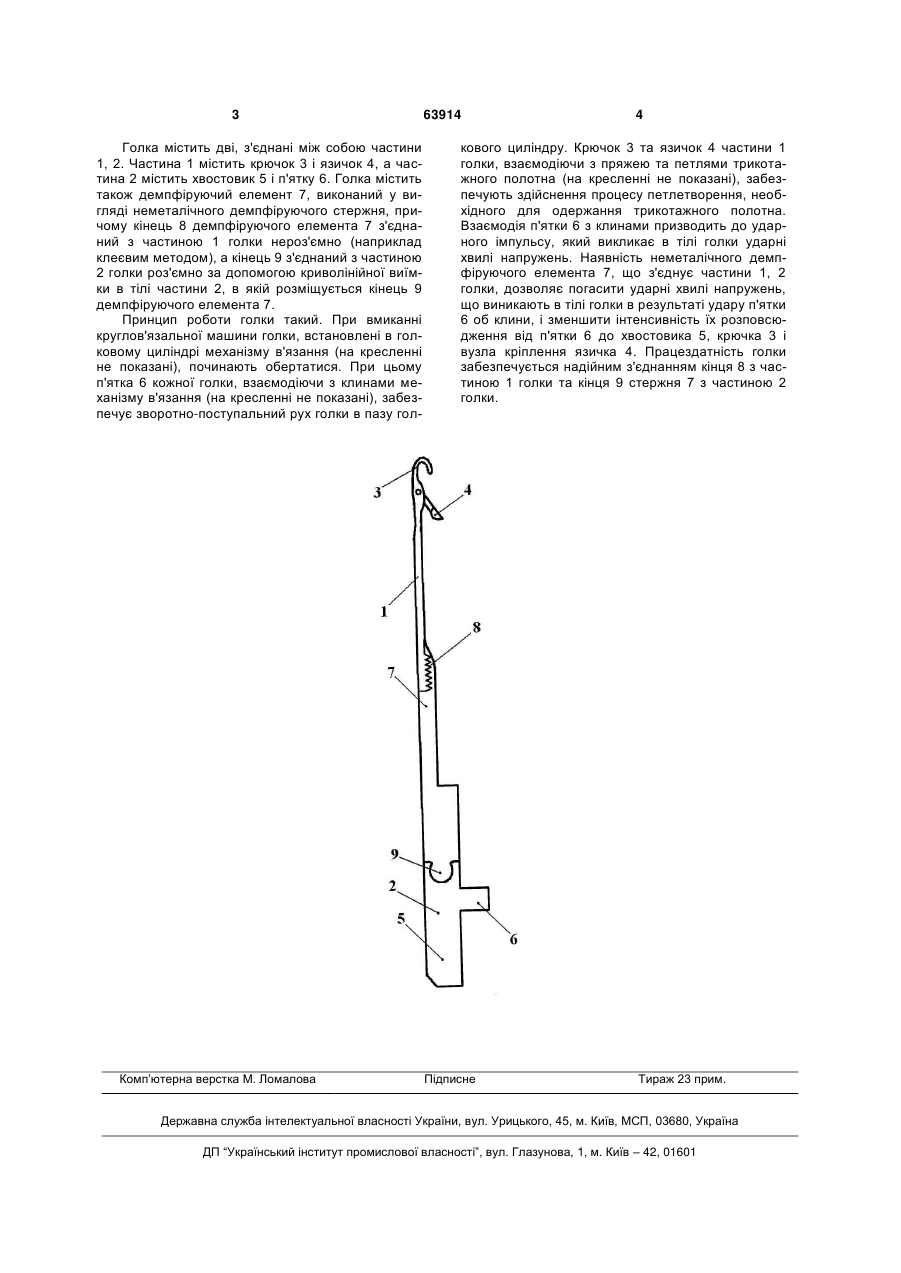

Голка в'язальної машини, що містить дві частини, одна з яких включає крючок і язичок, друга частина включає хвостовик і п'ятку, та демпфіруючий елемент, вставлений в криволінійну виїмку в тілі частини, що включає хвостовик і п'ятку, яка відрізняється тим, що демпфіруючий елемент з'єднаний з частиною голки, що містить крючок і язичок, причому остання до нього приклеєна. (19) (21) u201103486 (22) 24.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 Голка містить дві, з'єднані між собою частини 1, 2. Частина 1 містить крючок 3 і язичок 4, а частина 2 містить хвостовик 5 і п'ятку 6. Голка містить також демпфіруючий елемент 7, виконаний у вигляді неметалічного демпфіруючого стержня, причому кінець 8 демпфіруючого елемента 7 з'єднаний з частиною 1 голки нероз'ємно (наприклад клеєвим методом), а кінець 9 з'єднаний з частиною 2 голки роз'ємно за допомогою криволінійної виїмки в тілі частини 2, в якій розміщується кінець 9 демпфіруючого елемента 7. Принцип роботи голки такий. При вмиканні круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 6 кожної голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу гол Комп’ютерна верстка М. Ломалова 63914 4 кового циліндру. Крючок 3 та язичок 4 частини 1 голки, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 6 з клинами призводить до ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність неметалічного демпфіруючого елемента 7, що з'єднує частини 1, 2 голки, дозволяє погасити ударні хвилі напружень, що виникають в тілі голки в результаті удару п'ятки 6 об клини, і зменшити інтенсивність їх розповсюдження від п'ятки 6 до хвостовика 5, крючка 3 і вузла кріплення язичка 4. Працездатність голки забезпечується надійним з'єднанням кінця 8 з частиною 1 голки та кінця 9 стержня 7 з частиною 2 голки. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
