Привід круглов`язальної машини
Номер патенту: 63915
Опубліковано: 25.10.2011
Автори: Місяць Володимир Петрович, Павленко Георгій Іванович, Рубанка Микола Миколайович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з зовнішньою та внутрішньою шестернями, які відповідно зовнішнім та внутрішнім зубчастим зачепленням зв'язані з зубчастим колесом, жорстко з'єднаним з голковим циліндром, який відрізняється тим, що зовнішня шестерня виконана із ступиці і зубчастого вінця, розташованих взаємно концентрично, при цьому зубчастий вінець встановлений з можливістю фіксованого кутового повороту відносно ступиці.
Текст

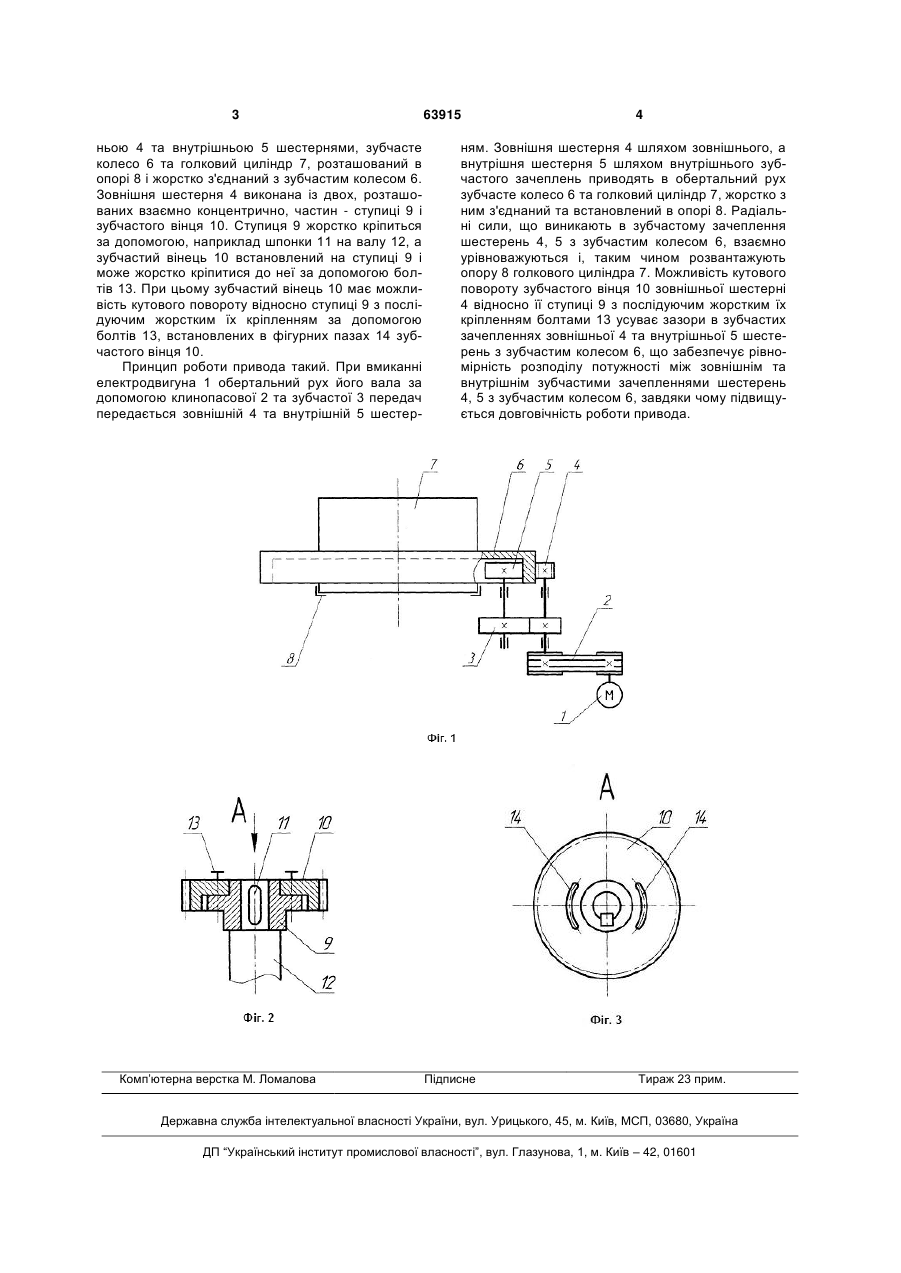

Привід круглов'язальної машини, що містить електродвигун, кінематично зв'язаний з зовніш 3 ньою 4 та внутрішньою 5 шестернями, зубчасте колесо 6 та голковий циліндр 7, розташований в опорі 8 і жорстко з'єднаний з зубчастим колесом 6. Зовнішня шестерня 4 виконана із двох, розташованих взаємно концентрично, частин - ступиці 9 і зубчастого вінця 10. Ступиця 9 жорстко кріпиться за допомогою, наприклад шпонки 11 на валу 12, а зубчастий вінець 10 встановлений на ступиці 9 і може жорстко кріпитися до неї за допомогою болтів 13. При цьому зубчастий вінець 10 має можливість кутового повороту відносно ступиці 9 з послідуючим жорстким їх кріпленням за допомогою болтів 13, встановлених в фігурних пазах 14 зубчастого вінця 10. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 3 передач передається зовнішній 4 та внутрішній 5 шестер Комп’ютерна верстка М. Ломалова 63915 4 ням. Зовнішня шестерня 4 шляхом зовнішнього, а внутрішня шестерня 5 шляхом внутрішнього зубчастого зачеплень приводять в обертальний рух зубчасте колесо 6 та голковий циліндр 7, жорстко з ним з'єднаний та встановлений в опорі 8. Радіальні сили, що виникають в зубчастому зачеплення шестерень 4, 5 з зубчастим колесом 6, взаємно урівноважуються і, таким чином розвантажують опору 8 голкового циліндра 7. Можливість кутового повороту зубчастого вінця 10 зовнішньої шестерні 4 відносно її ступиці 9 з послідуючим жорстким їх кріпленням болтами 13 усуває зазори в зубчастих зачепленнях зовнішньої 4 та внутрішньої 5 шестерень з зубчастим колесом 6, що забезпечує рівномірність розподілу потужності між зовнішнім та внутрішнім зубчастими зачепленнями шестерень 4, 5 з зубчастим колесом 6, завдяки чому підвищується довговічність роботи привода. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRive of a circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Rubanka Mykola Mykolaiovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Рубанка Николай Николаевич, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: привід, круглов'язальної, машини
