Навантажувач

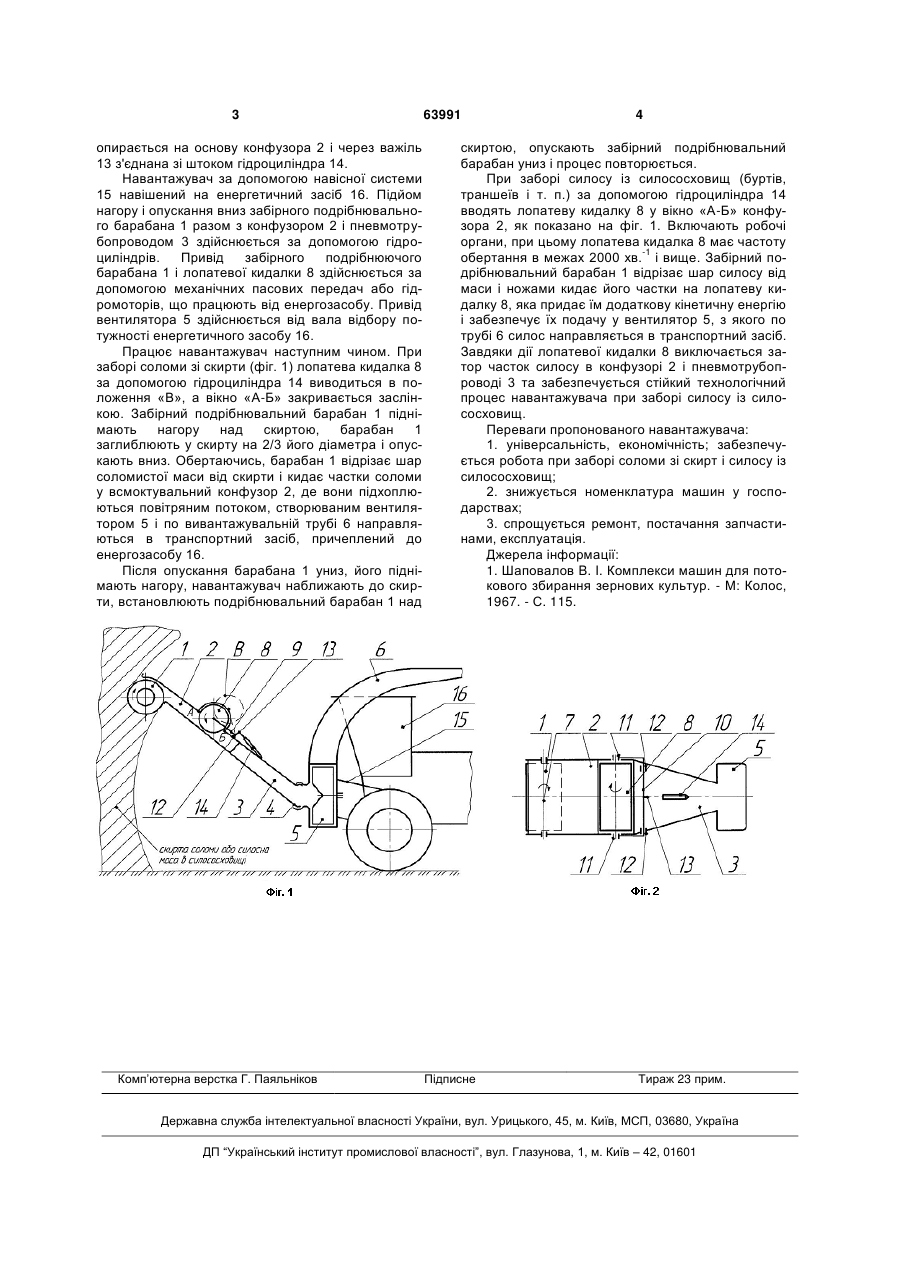

Навантажувач соломистих і силосних продуктів зі скирт і силососховищ, навішений на енергетичний засіб, що включає забірний подрібнювальний барабан, що взаємодіє з конфузором і пневмотрубопроводом, який повертається у вер 3 опирається на основу конфузора 2 і через важіль 13 з'єднана зі штоком гідроциліндра 14. Навантажувач за допомогою навісної системи 15 навішений на енергетичний засіб 16. Підйом нагору і опускання вниз забірного подрібнювального барабана 1 разом з конфузором 2 і пневмотрубопроводом 3 здійснюється за допомогою гідроциліндрів. Привід забірного подрібнюючого барабана 1 і лопатевої кидалки 8 здійснюється за допомогою механічних пасових передач або гідромоторів, що працюють від енергозасобу. Привід вентилятора 5 здійснюється від вала відбору потужності енергетичного засобу 16. Працює навантажувач наступним чином. При заборі соломи зі скирти (фіг. 1) лопатева кидалка 8 за допомогою гідроциліндра 14 виводиться в положення «В», а вікно «А-Б» закривається заслінкою. Забірний подрібнювальний барабан 1 піднімають нагору над скиртою, барабан 1 заглиблюють у скирту на 2/3 його діаметра і опускають вниз. Обертаючись, барабан 1 відрізає шар соломистої маси від скирти і кидає частки соломи у всмоктувальний конфузор 2, де вони підхоплюються повітряним потоком, створюваним вентилятором 5 і по вивантажувальній трубі 6 направляються в транспортний засіб, причеплений до енергозасобу 16. Після опускання барабана 1 униз, його піднімають нагору, навантажувач наближають до скирти, встановлюють подрібнювальний барабан 1 над Комп’ютерна верстка Г. Паяльніков 63991 4 скиртою, опускають забірний подрібнювальний барабан униз і процес повторюється. При заборі силосу із силососховищ (буртів, траншеїв і т. п.) за допомогою гідроциліндра 14 вводять лопатеву кидалку 8 у вікно «А-Б» конфузора 2, як показано на фіг. 1. Включають робочі органи, при цьому лопатева кидалка 8 має частоту -1 обертання в межах 2000 хв. і вище. Забірний подрібнювальний барабан 1 відрізає шар силосу від маси і ножами кидає його частки на лопатеву кидалку 8, яка придає їм додаткову кінетичну енергію і забезпечує їх подачу у вентилятор 5, з якого по трубі 6 силос направляється в транспортний засіб. Завдяки дії лопатевої кидалки 8 виключається затор часток силосу в конфузорі 2 і пневмотрубопроводі 3 та забезпечується стійкий технологічний процес навантажувача при заборі силосу із силососховищ. Переваги пропонованого навантажувача: 1. універсальність, економічність; забезпечується робота при заборі соломи зі скирт і силосу із силососховищ; 2. знижується номенклатура машин у господарствах; 3. спрощується ремонт, постачання запчастинами, експлуатація. Джерела інформації: 1. Шаповалов B. I. Комплекси машин для потокового збирання зернових культур. - М: Колос, 1967. - С. 115. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
