Спосіб з’єднання кінців сталевої пакувальної стрічки
Номер патенту: 64001
Опубліковано: 25.10.2011
Автори: Леонов Юрій Григорович, Сірко Зіновій Степанович, Шліхта Валентин Михайлович
Формула / Реферат
Спосіб з'єднання кінців сталевої пакувальної стрічки, який здійснюється за допомогою стрічкообв'язувальних машинок та скріп, при якому кінці стрічки накладають один на одний внахльост, обтискають скріпою шляхом загину її щік навколо нахльоснутих кінців стрічки, надрізають та відгинають ділянки, які розміщені між надрізами разом із обхоплюючими їх елементами скріпи в штампі, який відрізняється тим, що для покращення умов праці оператора при ручному приводі штампа стрічкообв'язувальної машинки та розширення технологічних можливостей за рахунок зменшення технологічного зусилля надрізання і відгину, перед загинанням щік скріпи навколо стрічки в місці вигину щік відносно основи скріпи, в ній виконують вікна у вигляді отворів діаметром від 1 до 2 мм, при цьому операцію надрізання здійснюють на ділянках кінців стрічок, які розміщені в прорізах вікон.
Текст

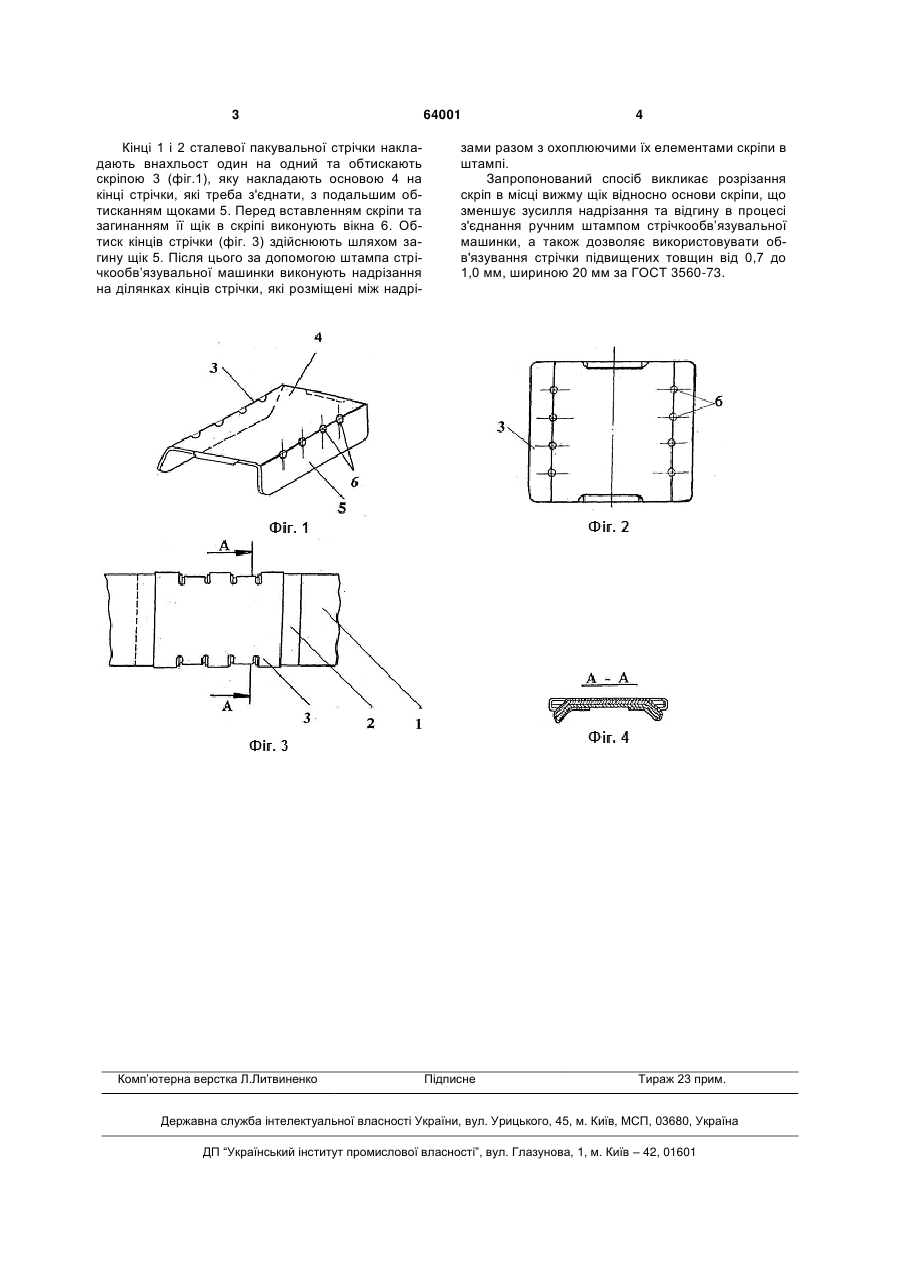

Спосіб з'єднання кінців сталевої пакувальної стрічки, який здійснюється за допомогою стрічкообв'язувальних машинок та скріп, при якому кінці стрічки накладають один на одний внахльост, об 3 Кінці 1 і 2 сталевої пакувальної стрічки накладають внахльост один на одний та обтискають скріпою 3 (фіг.1), яку накладають основою 4 на кінці стрічки, які треба з'єднати, з подальшим обтисканням щоками 5. Перед вставленням скріпи та загинанням її щік в скріпі виконують вікна 6. Обтиск кінців стрічки (фіг. 3) здійснюють шляхом загину щік 5. Після цього за допомогою штампа стрічкообв’язувальної машинки виконують надрізання на ділянках кінців стрічки, які розміщені між надрі Комп’ютерна верстка Л.Литвиненко 64001 4 зами разом з охоплюючими їх елементами скріпи в штампі. Запропонований спосіб викликає розрізання скріп в місці вижму щік відносно основи скріпи, що зменшує зусилля надрізання та відгину в процесі з'єднання ручним штампом стрічкообв’язувальної машинки, а також дозволяє використовувати обв'язування стрічки підвищених товщин від 0,7 до 1,0 мм, шириною 20 мм за ГОСТ 3560-73. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of connection of ends of steel packing tape
Автори англійськоюShlikhta Valentyn Mykhailovych, Leonov Yurii Hryhorovych, Sirko Zinovii Stepanovych
Назва патенту російськоюСпособ соединения концов стальной упаковочной ленты
Автори російськоюШлихта Валентин Михайлович, Леонов Юрий Григорьевич, Сирко Зиновий Степанович
МПК / Мітки
МПК: B65B 13/34
Мітки: сталевої, стрічки, з'єднання, кінців, пакувальної, спосіб
