Вузол закріплення суміжних панелей до опори

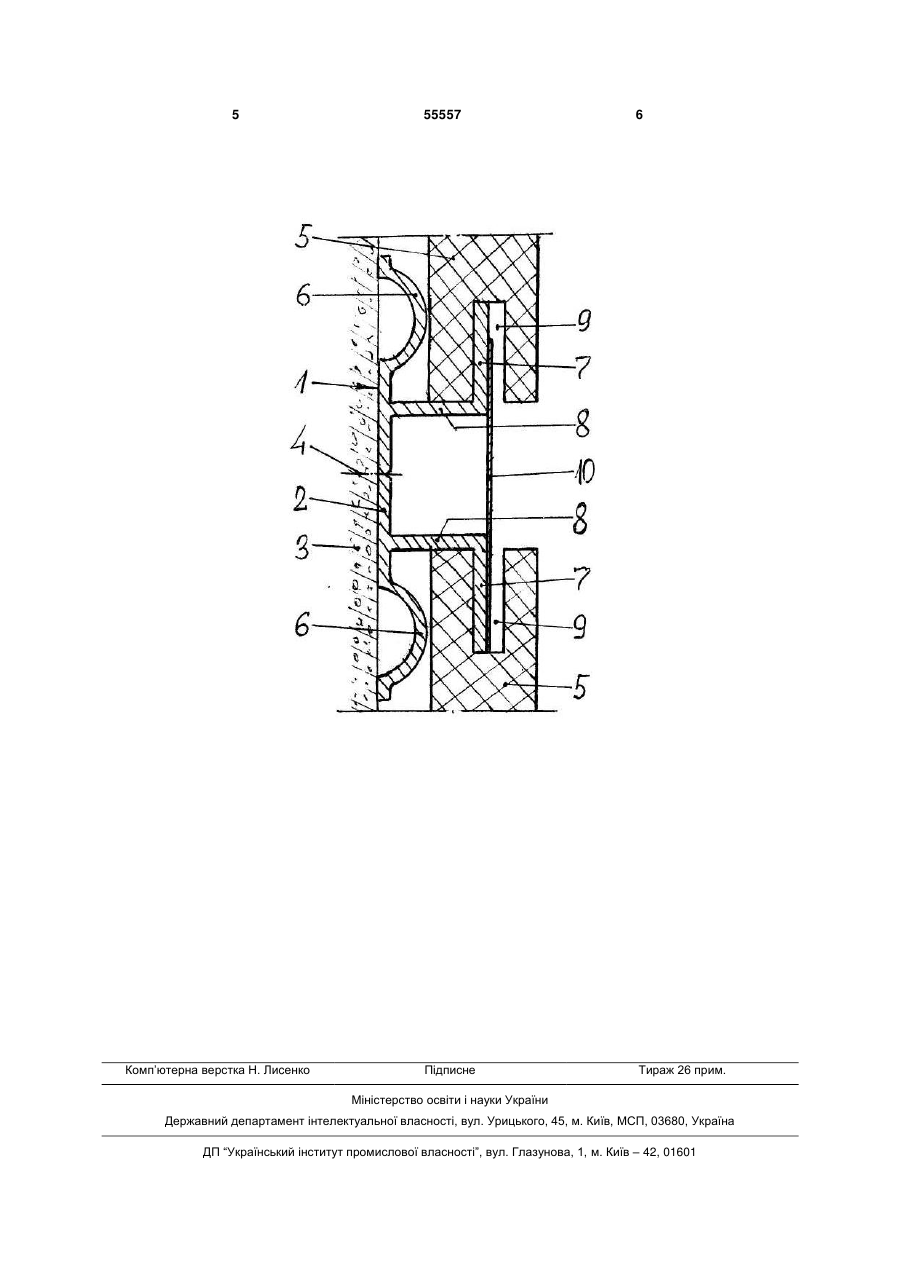

1. Вузол закріплення суміжних панелей до опори, що містить єднальний профільний елемент, який складений щонайменше з трьох частин, перша з яких прилягає до опори і править для закріплення на неї єднального елемента кріпильним елементом, друга частина виконана у вигляді двох пластин, по суті паралельних першій частині, та править для фіксації панелей в робочому положенні, а третя частина виконана у вигляді двох пластинчастих стійок, по суті перпендикулярних першій та другій частинам, контактує з суміжними гранями панелей і править для з'єднання перших двох частин єднального елемента одна з одною, який відрізняється тим, що в су U 2 (19) 1 3 шій частині, знаходяться одна від одної на відстані, що відповідає відстані між суміжними панелями і довжині першої частини, та правлять для фіксації суміжних панелей в робочому положенні. Третя частина єднального елемента уявляє дві перпендикулярні першим двом частинам та паралельні одна одній пластинчасті стійки, що з'єднують перші дві частини єднального елемента. В пазу між цими стійками, який знаходиться в зазорі між суміжними панелями, після закріплення панелей до опори встановлюють «П»-подібну декоративну вставку. Охарактеризований вузол забезпечує достатню надійність закріплення панелей і є зручним при монтажі панелей. Задачею корисної моделі є створення вузла закріплення панелей до опори, який поширює конкурентно здібний ряд вузлів аналогічного призначення з точки зору архітектурно-естетичних вимог. Технічним результатом запропонованого рішення є те, що завдяки внесенню певних змін в конструкцію окремих елементів вузла та їх взаємне розташування, поверхня облицьованих стін, стель, перегородок та огороджувальних конструкцій «перебивається» чіткими западинами, що в певних випадках може позитивно вплинути на архітектурно-естетичну виразність приміщення. Для вирішення поставленої задачі у вузлі закріплення суміжних панелей до опори, що містить єднальний профільний елемент, який складений, щонайменше, з трьох частин, перша з яких прилягає до опори і править для закріплення на неї єднального елемента кріпильним елементом, друга частина виконана у вигляді двох пластин, по суті, паралельних першій частині, та править для фіксації панелей в робочому положенні, а третя частина виконана у вигляді двох пластинчастих стійок, по суті, перпендикулярних першій та другій частинам, контактує з суміжними гранями панелей і править для з'єднання перших двох частин єднального елемента одна з одною, відповідно до корисної моделі, в суміжних гранях панелей, що належить закріпити до опори, в їх середній, за товщиною панелей, зоні, навпроти один одного, виконані подовжні пази, пластини другої частини єднального елемента розміщені у середині згаданих пазів панелей, а перша частина єднального елемента виконана з, щонайменше, двома виступами, які розташовані по різні боки від другої частини єднального елемента, окреслення кожного з яких має вигляд дуги або ломаної лінії, і які звернені у бік другої частини єднального елемента, причому величина та форма виступів і відстань між ними, з одного боку, 55557 4 та другою частиною єднального елемента і товщина частин панелей між ними обрані з можливістю притиснення панелей до виступів. Таке рішення, як і вузла-прототипа, є зручним при монтажі панелей. Наявність згаданих виступів сприяє забезпеченню достатньої надійності закріплення панелей. Поверхня облицювання з використанням запропонованого рішення сприймається рельєфною, чітко проробленою. Крім того, доцільно, для подальшого урізноманітнення архітектурно-естетичної виразності облицьованої поверхні, оснастити вузол пластинчатою вставкою, яка розташована в згаданих пазах панелей з боку зовнішньої поверхні другої частини єднального елемента. Суть корисної моделі пояснюється схематичним зображенням запропонованого вузла. Єднальний профільний елемент 1 складений з трьох частин. Перша з них, 2, прилягає до опори 3, за яку можуть правити стіна, або стеля, або перегородки, або інші огороджувальні конструкції, суцільні чи у вигляді каркасів і т. ін. Ця частина єднального елемента 1 закріплена до опори звичайним кріпильним елементом 4. Крім того, в частині 2 по різні боки від стику панелей 5 виконані виступи 6. Кожний з цих виступів окреслений по дузі, як показано на прикладеному кресленні, або ломаної лінії з округленнями в кутах (не показано). Виступі звернені у бік другої частини 7 єднального елемента 1, або закріплюваних панелей 5. Частини 2 та 7 розташовані, по суті, паралельно одна одній і з'єднані одна з одною третьою частиною 8 у вигляді двох, по суті, перпендикулярних до них, пластинчастих стійок. В обох суміжних гранях панелей 5, в їх середній за товщиною зоні, навпроти один одного, виконані пази 9, ширина яких більша за товщину єднального елемента. Глибина цих пазів відповідає довжині частини 7 таким чином, щоб остання розміщувалась у середині пазів. Глибина цих пазів відповідає довжині частини 7 таким чином, щоб остання розміщувалась у середині пазів. Відстань між вершинами виступів 6, з одного боку, та частиною 7, їх величина та форма, а також товщина відповідної частини панелей підібрані таким чином, щоб панелі можна було зручно, без великих зусиль, встановлювати в простір між ними, і щоб панелі була підпружинені в робочому положенні, що сприяє надійності закріплення. У середині пазів 9, з боку зовнішньої поверхні пластин другої частини 7, вільно розміщені пластинчасті вставки 10. Вони можуть бути виготовлені з пластику або металу та мати різноманітні колір або/та прикрашання. 5 Комп’ютерна верстка Н. Лиcенко 55557 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
