Диференціальний індуктивний датчик
Формула / Реферат
Диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщених по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених від торців прохідного якоря у напрямку від його центру на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, при цьому магнітопроводи з котушками з'єднані з підсилювально-перетворювальними каналами, який відрізняється тим, що підсилювально-перетворювальні канали, які з'єднані з перехресно розташованими відносно прохідного якоря магнітопроводами з котушками, підключені до входу диференціального підсилювача через суматор.
Текст

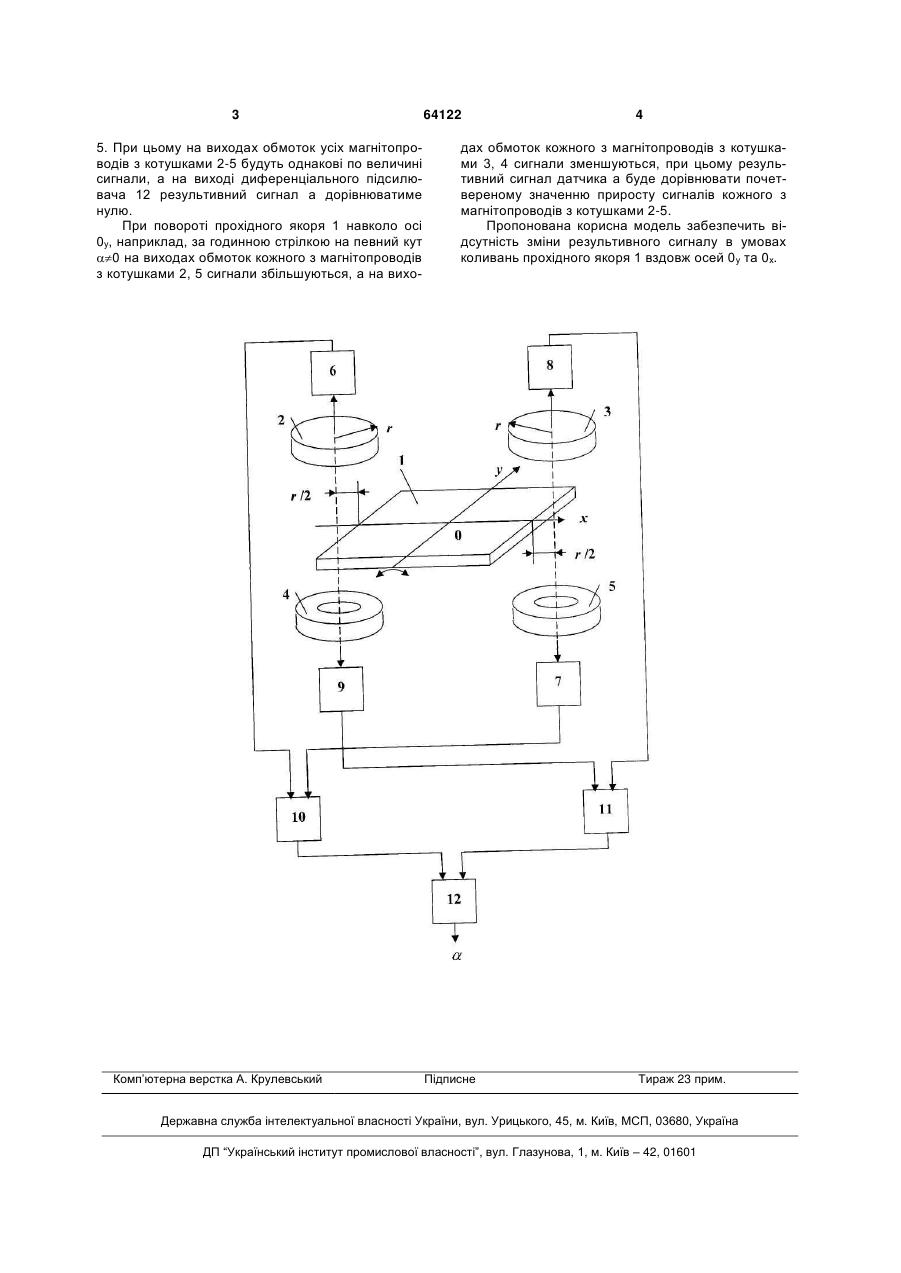

Диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщених по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених 3 5. При цьому на виходах обмоток усіх магнітопроводів з котушками 2-5 будуть однакові по величині сигнали, а на виході диференціального підсилювача 12 результивний сигнал а дорівнюватиме нулю. При повороті прохідного якоря 1 навколо осі 0у, наприклад, за годинною стрілкою на певний кут 0 на виходах обмоток кожного з магнітопроводів з котушками 2, 5 сигнали збільшуються, а на вихо Комп’ютерна верстка А. Крулевський 64122 4 дах обмоток кожного з магнітопроводів з котушками 3, 4 сигнали зменшуються, при цьому результивний сигнал датчика а буде дорівнювати почетвереному значенню приросту сигналів кожного з магнітопроводів з котушками 2-5. Пропонована корисна модель забезпечить відсутність зміни результивного сигналу в умовах коливань прохідного якоря 1 вздовж осей 0у та 0х. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDifferential inductive sensor
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюДифференциальный индуктивный датчик
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01G 9/00
Мітки: диференціальний, індуктивний, датчик
