Бортовий статичний поляриметр

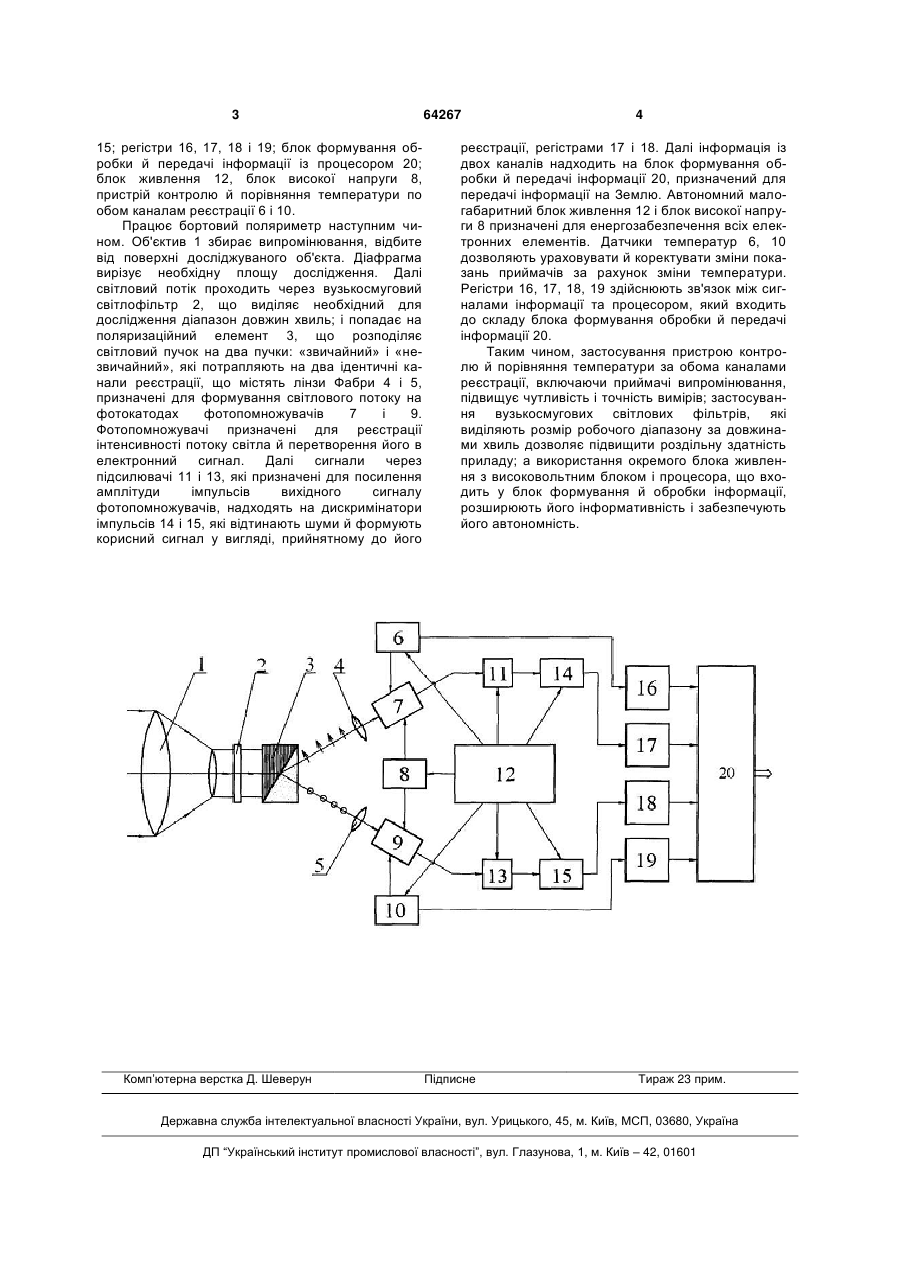

1. Бортовий статичний поляриметр, що містить поляризаційний елемент, оптично пов'язаний із двома каналами реєстрації електронного тракту, кожний з яких містить фотопомножувач, підключе 3 15; регістри 16, 17, 18 і 19; блок формування обробки й передачі інформації із процесором 20; блок живлення 12, блок високої напруги 8, пристрій контролю й порівняння температури по обом каналам реєстрації 6 і 10. Працює бортовий поляриметр наступним чином. Об'єктив 1 збирає випромінювання, відбите від поверхні досліджуваного об'єкта. Діафрагма вирізує необхідну площу дослідження. Далі світловий потік проходить через вузькосмуговий світлофільтр 2, що виділяє необхідний для дослідження діапазон довжин хвиль; і попадає на поляризаційний елемент 3, що розподіляє світловий пучок на два пучки: «звичайний» і «незвичайний», які потрапляють на два ідентичні канали реєстрації, що містять лінзи Фабри 4 і 5, призначені для формування світлового потоку на фотокатодах фотопомножувачів 7 і 9. Фотопомножувачі призначені для реєстрації інтенсивності потоку світла й перетворення його в електронний сигнал. Далі сигнали через підсилювачі 11 і 13, які призначені для посилення амплітуди імпульсів вихідного сигналу фотопомножувачів, надходять на дискримінатори імпульсів 14 і 15, які відтинають шуми й формують корисний сигнал у вигляді, прийнятному до його Комп’ютерна верстка Д. Шеверун 64267 4 реєстрації, регістрами 17 і 18. Далі інформація із двох каналів надходить на блок формування обробки й передачі інформації 20, призначений для передачі інформації на Землю. Автономний малогабаритний блок живлення 12 і блок високої напруги 8 призначені для енергозабезпечення всіх електронних елементів. Датчики температур 6, 10 дозволяють ураховувати й коректувати зміни показань приймачів за рахунок зміни температури. Регістри 16, 17, 18, 19 здійснюють зв'язок між сигналами інформації та процесором, який входить до складу блока формування обробки й передачі інформації 20. Таким чином, застосування пристрою контролю й порівняння температури за обома каналами реєстрації, включаючи приймачі випромінювання, підвищує чутливість і точність вимірів; застосування вузькосмугових світлових фільтрів, які виділяють розмір робочого діапазону за довжинами хвиль дозволяє підвищити роздільну здатність приладу; а використання окремого блока живлення з високовольтним блоком і процесора, що входить у блок формування й обробки інформації, розширюють його інформативність і забезпечують його автономність. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
