Купівельний візок, що має ручку для штовхання

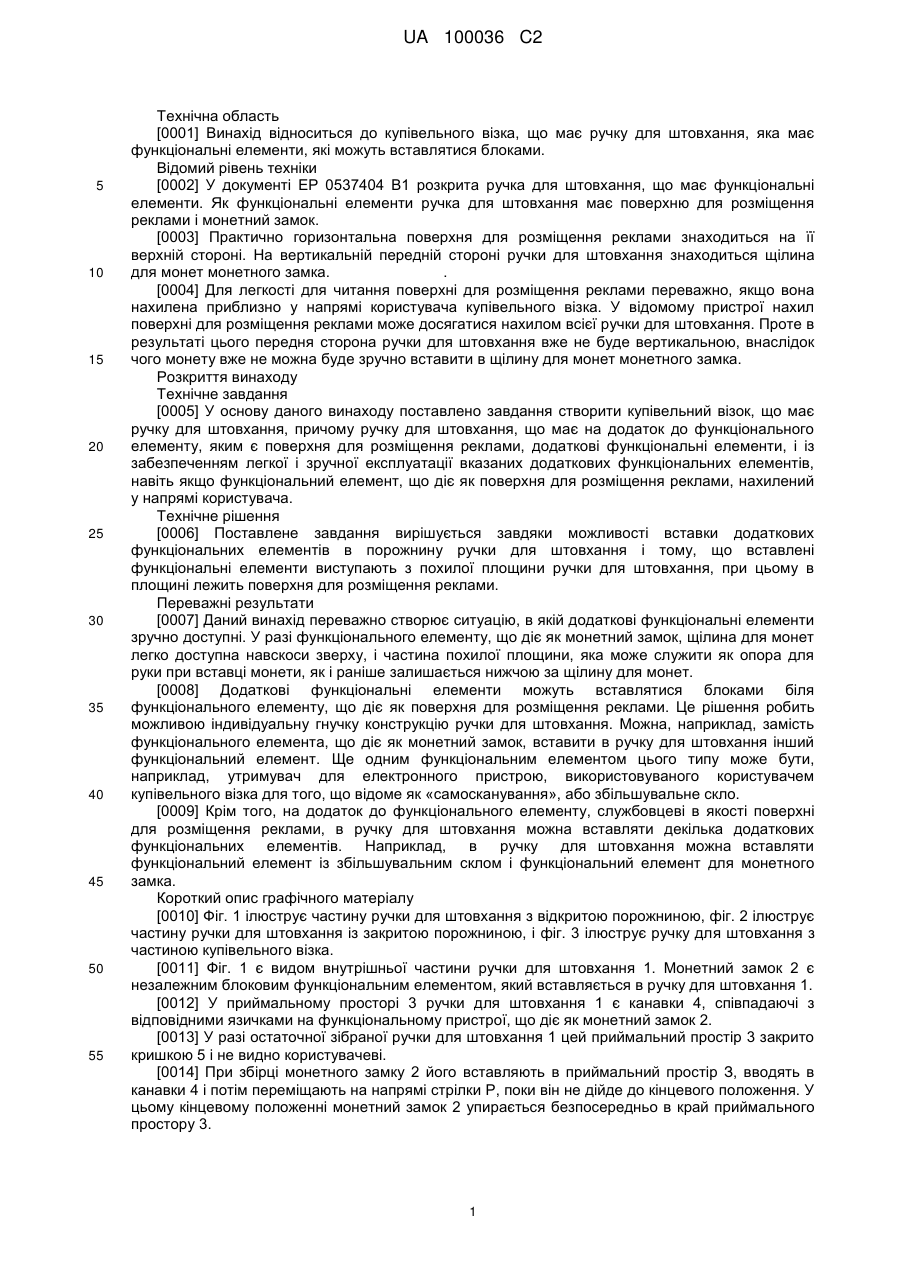

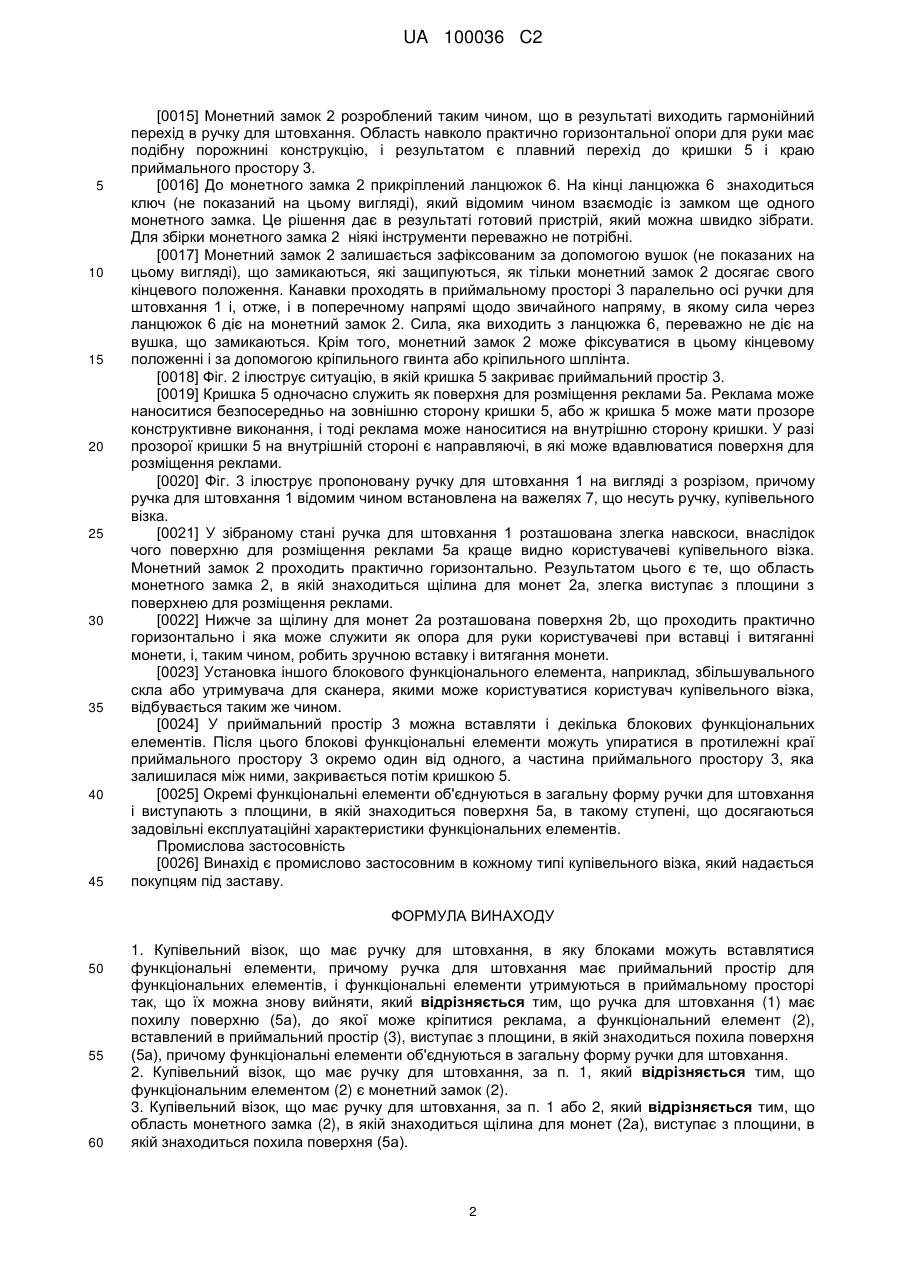

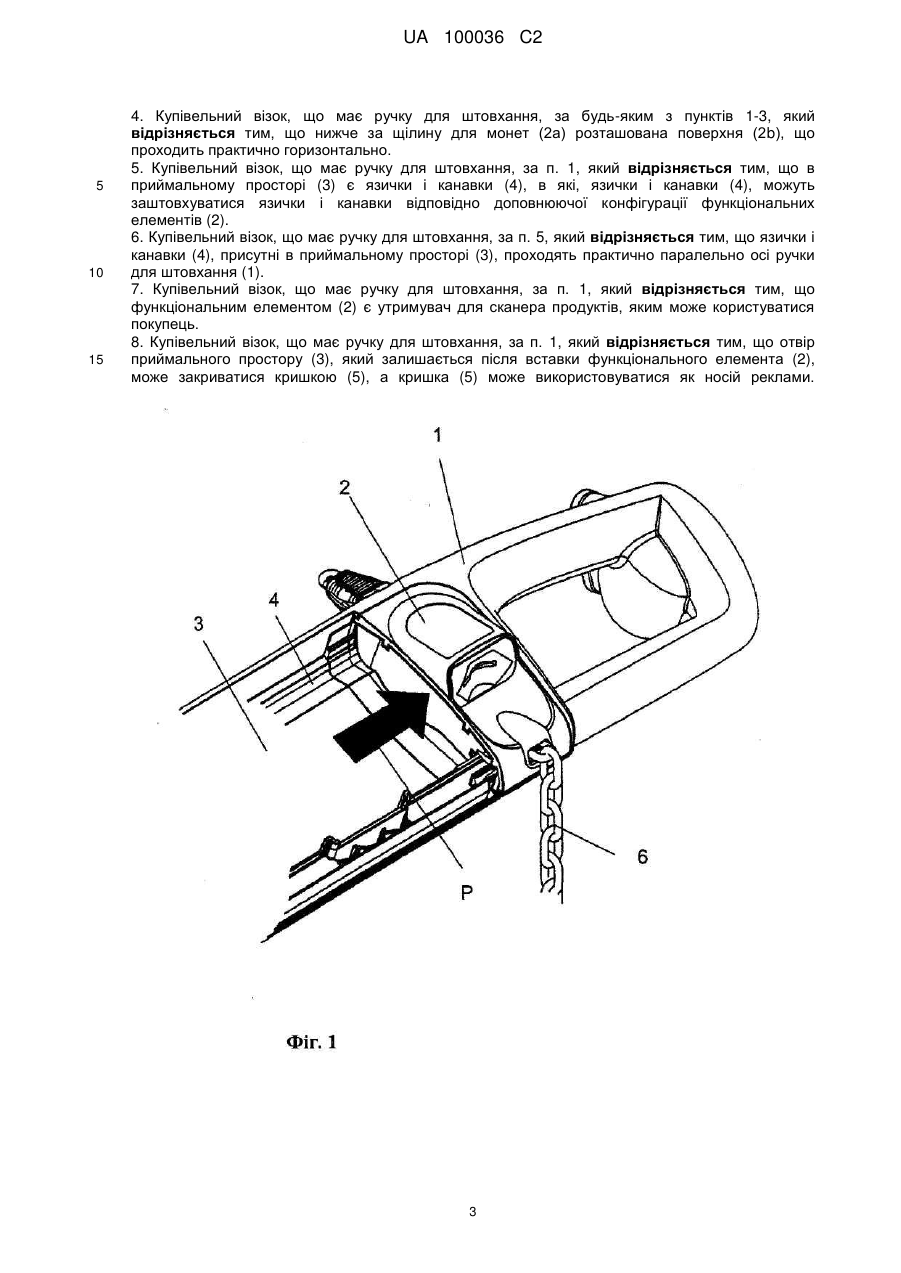

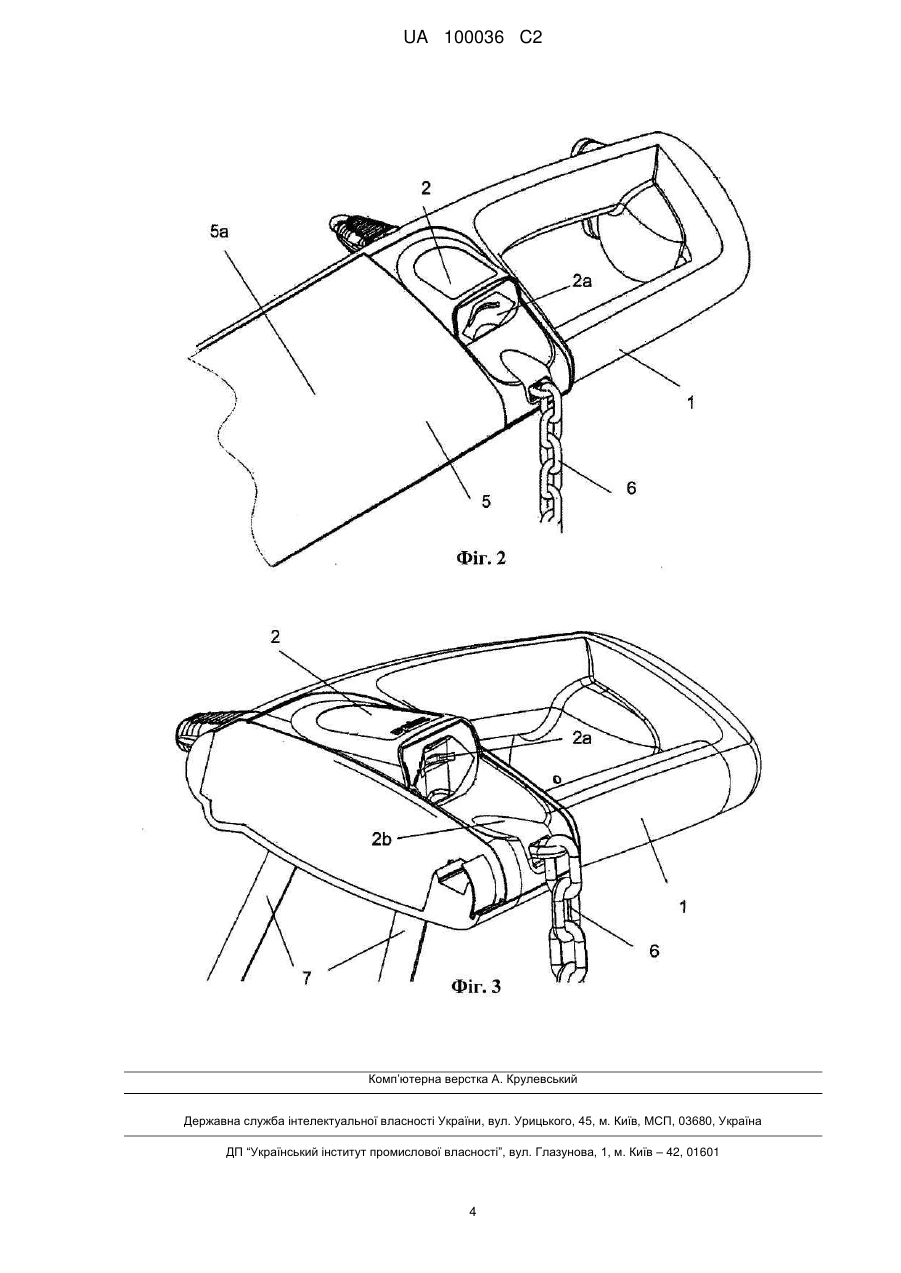

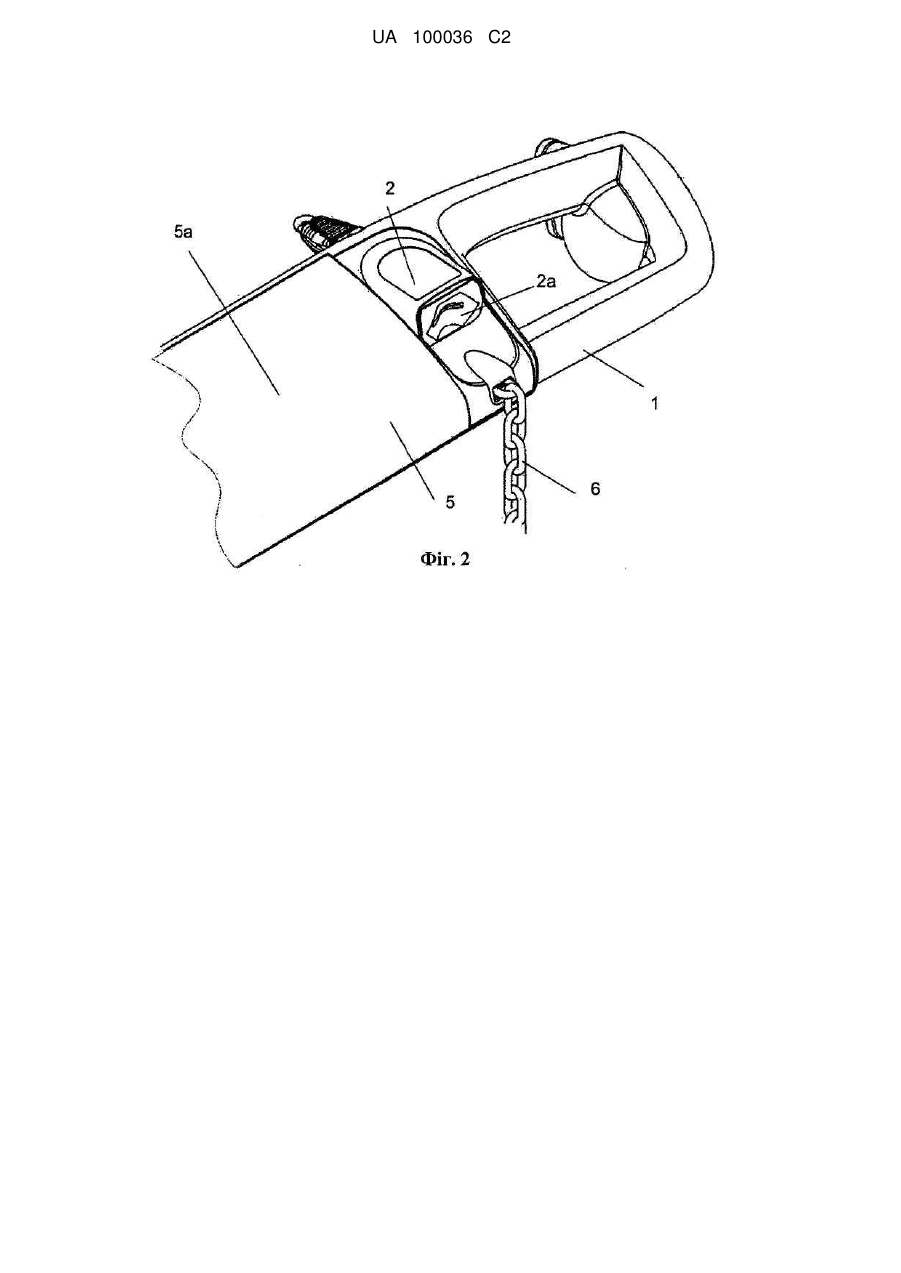

Реферат: Купівельний візок, що має ручку для штовхання, яка має блокові функціональні елементи, причому функціональні елементи розміщені практично в порожнині ручки для штовхання і виступають з ручки для штовхання в такому ступені, що досягаються задовільні експлуатаційні характеристики функціональних елементів. UA 100036 C2 (12) UA 100036 C2 UA 100036 C2 5 10 15 20 25 30 35 40 45 50 55 Технічна область [0001] Винахід відноситься до купівельного візка, що має ручку для штовхання, яка має функціональні елементи, які можуть вставлятися блоками. Відомий рівень техніки [0002] У документі ЕР 0537404 В1 розкрита ручка для штовхання, що має функціональні елементи. Як функціональні елементи ручка для штовхання має поверхню для розміщення реклами і монетний замок. [0003] Практично горизонтальна поверхня для розміщення реклами знаходиться на її верхній стороні. На вертикальній передній стороні ручки для штовхання знаходиться щілина для монет монетного замка. . [0004] Для легкості для читання поверхні для розміщення реклами переважно, якщо вона нахилена приблизно у напрямі користувача купівельного візка. У відомому пристрої нахил поверхні для розміщення реклами може досягатися нахилом всієї ручки для штовхання. Проте в результаті цього передня сторона ручки для штовхання вже не буде вертикальною, внаслідок чого монету вже не можна буде зручно вставити в щілину для монет монетного замка. Розкриття винаходу Технічне завдання [0005] У основу даного винаходу поставлено завдання створити купівельний візок, що має ручку для штовхання, причому ручку для штовхання, що має на додаток до функціонального елементу, яким є поверхня для розміщення реклами, додаткові функціональні елементи, і із забезпеченням легкої і зручної експлуатації вказаних додаткових функціональних елементів, навіть якщо функціональний елемент, що діє як поверхня для розміщення реклами, нахилений у напрямі користувача. Технічне рішення [0006] Поставлене завдання вирішується завдяки можливості вставки додаткових функціональних елементів в порожнину ручки для штовхання і тому, що вставлені функціональні елементи виступають з похилої площини ручки для штовхання, при цьому в площині лежить поверхня для розміщення реклами. Переважні результати [0007] Даний винахід переважно створює ситуацію, в якій додаткові функціональні елементи зручно доступні. У разі функціонального елементу, що діє як монетний замок, щілина для монет легко доступна навскоси зверху, і частина похилої площини, яка може служити як опора для руки при вставці монети, як і раніше залишається нижчою за щілину для монет. [0008] Додаткові функціональні елементи можуть вставлятися блоками біля функціонального елементу, що діє як поверхня для розміщення реклами. Це рішення робить можливою індивідуальну гнучку конструкцію ручки для штовхання. Можна, наприклад, замість функціонального елемента, що діє як монетний замок, вставити в ручку для штовхання інший функціональний елемент. Ще одним функціональним елементом цього типу може бути, наприклад, утримувач для електронного пристрою, використовуваного користувачем купівельного візка для того, що відоме як «самосканування», або збільшувальне скло. [0009] Крім того, на додаток до функціонального елементу, службовцеві в якості поверхні для розміщення реклами, в ручку для штовхання можна вставляти декілька додаткових функціональних елементів. Наприклад, в ручку для штовхання можна вставляти функціональний елемент із збільшувальним склом і функціональний елемент для монетного замка. Короткий опис графічного матеріалу [0010] Фіг. 1 ілюструє частину ручки для штовхання з відкритою порожниною, фіг. 2 ілюструє частину ручки для штовхання із закритою порожниною, і фіг. 3 ілюструє ручку для штовхання з частиною купівельного візка. [0011] Фіг. 1 є видом внутрішньої частини ручки для штовхання 1. Монетний замок 2 є незалежним блоковим функціональним елементом, який вставляється в ручку для штовхання 1. [0012] У приймальному просторі 3 ручки для штовхання 1 є канавки 4, співпадаючі з відповідними язичками на функціональному пристрої, що діє як монетний замок 2. [0013] У разі остаточної зібраної ручки для штовхання 1 цей приймальний простір 3 закрито кришкою 5 і не видно користувачеві. [0014] При збірці монетного замку 2 його вставляють в приймальний простір З, вводять в канавки 4 і потім переміщають на напрямі стрілки Р, поки він не дійде до кінцевого положення. У цьому кінцевому положенні монетний замок 2 упирається безпосередньо в край приймального простору 3. 1 UA 100036 C2 5 10 15 20 25 30 35 40 45 [0015] Монетний замок 2 розроблений таким чином, що в результаті виходить гармонійний перехід в ручку для штовхання. Область навколо практично горизонтальної опори для руки має подібну порожнині конструкцію, і результатом є плавний перехід до кришки 5 і краю приймального простору 3. [0016] До монетного замка 2 прикріплений ланцюжок 6. На кінці ланцюжка 6 знаходиться ключ (не показаний на цьому вигляді), який відомим чином взаємодіє із замком ще одного монетного замка. Це рішення дає в результаті готовий пристрій, який можна швидко зібрати. Для збірки монетного замка 2 ніякі інструменти переважно не потрібні. [0017] Монетний замок 2 залишається зафіксованим за допомогою вушок (не показаних на цьому вигляді), що замикаються, які защипуються, як тільки монетний замок 2 досягає свого кінцевого положення. Канавки проходять в приймальному просторі 3 паралельно осі ручки для штовхання 1 і, отже, і в поперечному напрямі щодо звичайного напряму, в якому сила через ланцюжок 6 діє на монетний замок 2. Сила, яка виходить з ланцюжка 6, переважно не діє на вушка, що замикаються. Крім того, монетний замок 2 може фіксуватися в цьому кінцевому положенні і за допомогою кріпильного гвинта або кріпильного шплінта. [0018] Фіг. 2 ілюструє ситуацію, в якій кришка 5 закриває приймальний простір 3. [0019] Кришка 5 одночасно служить як поверхня для розміщення реклами 5а. Реклама може наноситися безпосередньо на зовнішню сторону кришки 5, або ж кришка 5 може мати прозоре конструктивне виконання, і тоді реклама може наноситися на внутрішню сторону кришки. У разі прозорої кришки 5 на внутрішній стороні є направляючі, в які може вдавлюватися поверхня для розміщення реклами. [0020] Фіг. 3 ілюструє пропоновану ручку для штовхання 1 на вигляді з розрізом, причому ручка для штовхання 1 відомим чином встановлена на важелях 7, що несуть ручку, купівельного візка. [0021] У зібраному стані ручка для штовхання 1 розташована злегка навскоси, внаслідок чого поверхню для розміщення реклами 5а краще видно користувачеві купівельного візка. Монетний замок 2 проходить практично горизонтально. Результатом цього є те, що область монетного замка 2, в якій знаходиться щілина для монет 2а, злегка виступає з площини з поверхнею для розміщення реклами. [0022] Нижче за щілину для монет 2а розташована поверхня 2b, що проходить практично горизонтально і яка може служити як опора для руки користувачеві при вставці і витяганні монети, і, таким чином, робить зручною вставку і витягання монети. [0023] Установка іншого блокового функціонального елемента, наприклад, збільшувального скла або утримувача для сканера, якими може користуватися користувач купівельного візка, відбувається таким же чином. [0024] У приймальний простір 3 можна вставляти і декілька блокових функціональних елементів. Після цього блокові функціональні елементи можуть упиратися в протилежні краї приймального простору 3 окремо один від одного, а частина приймального простору 3, яка залишилася між ними, закривається потім кришкою 5. [0025] Окремі функціональні елементи об'єднуються в загальну форму ручки для штовхання і виступають з площини, в якій знаходиться поверхня 5а, в такому ступені, що досягаються задовільні експлуатаційні характеристики функціональних елементів. Промислова застосовність [0026] Винахід є промислово застосовним в кожному типі купівельного візка, який надається покупцям під заставу. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Купівельний візок, що має ручку для штовхання, в яку блоками можуть вставлятися функціональні елементи, причому ручка для штовхання має приймальний простір для функціональних елементів, і функціональні елементи утримуються в приймальному просторі так, що їх можна знову вийняти, який відрізняється тим, що ручка для штовхання (1) має похилу поверхню (5а), до якої може кріпитися реклама, а функціональний елемент (2), вставлений в приймальний простір (3), виступає з площини, в якій знаходиться похила поверхня (5а), причому функціональні елементи об'єднуються в загальну форму ручки для штовхання. 2. Купівельний візок, що має ручку для штовхання, за п. 1, який відрізняється тим, що функціональним елементом (2) є монетний замок (2). 3. Купівельний візок, що має ручку для штовхання, за п. 1 або 2, який відрізняється тим, що область монетного замка (2), в якій знаходиться щілина для монет (2а), виступає з площини, в якій знаходиться похила поверхня (5а). 2 UA 100036 C2 5 10 15 4. Купівельний візок, що має ручку для штовхання, за будь-яким з пунктів 1-3, який відрізняється тим, що нижче за щілину для монет (2а) розташована поверхня (2b), що проходить практично горизонтально. 5. Купівельний візок, що має ручку для штовхання, за п. 1, який відрізняється тим, що в приймальному просторі (3) є язички і канавки (4), в які, язички і канавки (4), можуть заштовхуватися язички і канавки відповідно доповнюючої конфігурації функціональних елементів (2). 6. Купівельний візок, що має ручку для штовхання, за п. 5, який відрізняється тим, що язички і канавки (4), присутні в приймальному просторі (3), проходять практично паралельно осі ручки для штовхання (1). 7. Купівельний візок, що має ручку для штовхання, за п. 1, який відрізняється тим, що функціональним елементом (2) є утримувач для сканера продуктів, яким може користуватися покупець. 8. Купівельний візок, що має ручку для штовхання, за п. 1, який відрізняється тим, що отвір приймального простору (3), який залишається після вставки функціонального елемента (2), може закриватися кришкою (5), а кришка (5) може використовуватися як носій реклами. 3 UA 100036 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
