Високовольтний кабель для живлення аеродромних вогнів
Номер патенту: 64307
Опубліковано: 10.11.2011
Автори: Карпушенко Василь Петрович, Золотарьов Володимир Михайлович, Науменко Олексій Антонович, Чопов Євгеній Юрійович, Антонець Тарас Юрійович
Формула / Реферат
Високовольтний кабель для живлення аеродромних вогнів, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що струмопровідна жила є скрученою і ущільненою з нанесеним поверх неї внутрішнім електричним екраном, ізоляція виготовлена з шару поліетилену, а поверх неї нанесений зовнішній електричний екран з послідовно накладених обмотуванням шарів напівпровідного полотна і мідної чи латунної стрічки та додатково має нанесену поверх зовнішнього електричного екрана екструдовану пластмасову захисну оболонку, причому внутрішній електричний екран та ізоляція виготовлені екструдованими та вулканізовані разом і являють собою суцільну нероз'ємну конструкцію.
Текст

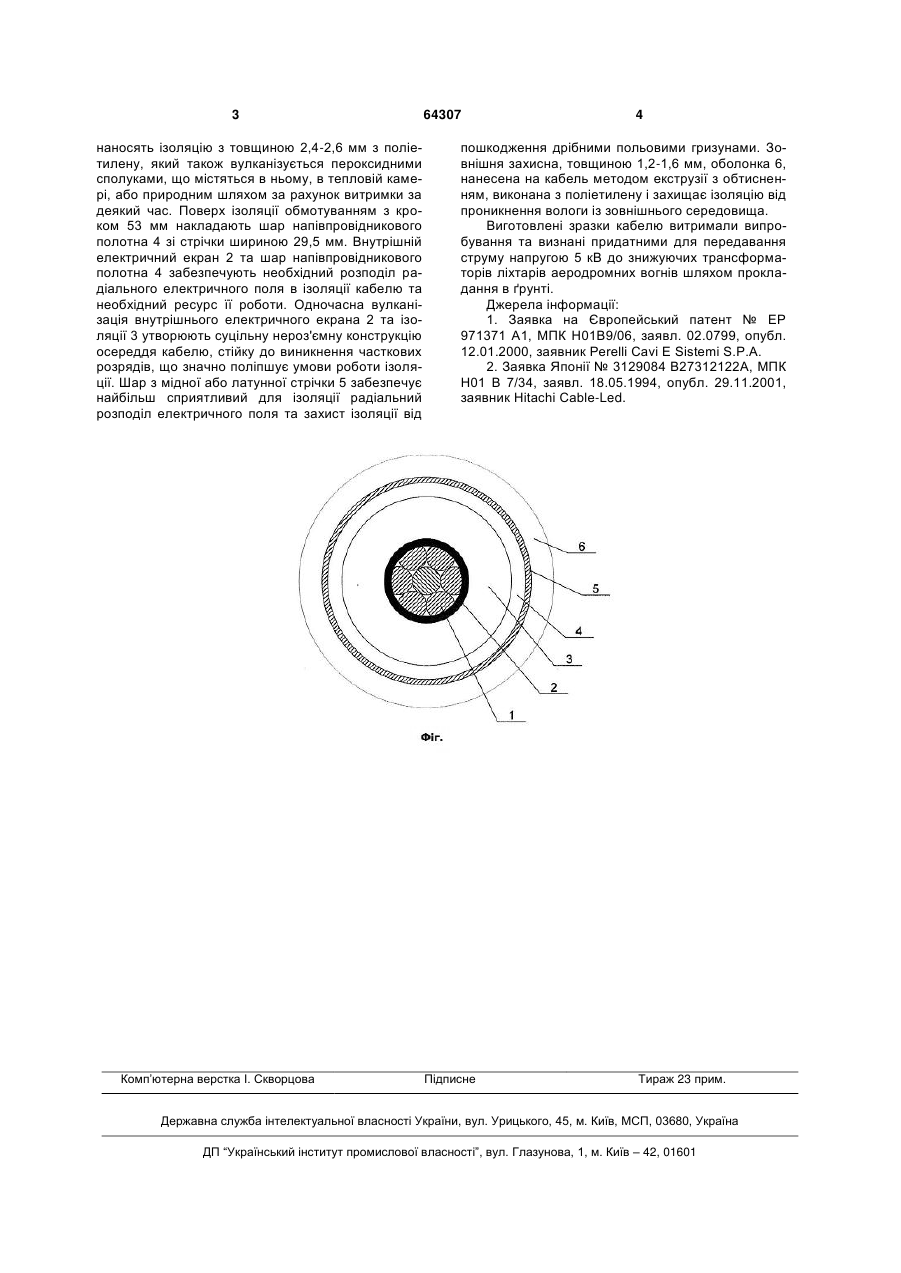

Високовольтний кабель для живлення аеродромних вогнів, що містить струмопровідну жилу та ізоляцію, який відрізняється тим, що струмопро 3 наносять ізоляцію з товщиною 2,4-2,6 мм з поліетилену, який також вулканізується пероксидними сполуками, що містяться в ньому, в тепловій камері, або природним шляхом за рахунок витримки за деякий час. Поверх ізоляції обмотуванням з кроком 53 мм накладають шар напівпровідникового полотна 4 зі стрічки шириною 29,5 мм. Внутрішній електричний екран 2 та шар напівпровідникового полотна 4 забезпечують необхідний розподіл радіального електричного поля в ізоляції кабелю та необхідний ресурс її роботи. Одночасна вулканізація внутрішнього електричного екрана 2 та ізоляції 3 утворюють суцільну нероз'ємну конструкцію осереддя кабелю, стійку до виникнення часткових розрядів, що значно поліпшує умови роботи ізоляції. Шар з мідної або латунної стрічки 5 забезпечує найбільш сприятливий для ізоляції радіальний розподіл електричного поля та захист ізоляції від Комп’ютерна верстка І. Скворцова 64307 4 пошкодження дрібними польовими гризунами. Зовнішня захисна, товщиною 1,2-1,6 мм, оболонка 6, нанесена на кабель методом екструзії з обтисненням, виконана з поліетилену і захищає ізоляцію від проникнення вологи із зовнішнього середовища. Виготовлені зразки кабелю витримали випробування та визнані придатними для передавання струму напругою 5 кВ до знижуючих трансформаторів ліхтарів аеродромних вогнів шляхом прокладання в ґрунті. Джерела інформації: 1. Заявка на Європейський патент № ЕР 971371 А1, МПК H01B9/06, заявл. 02.0799, опубл. 12.01.2000, заявник Perelli Cavi E Sistemi S.P.A. 2. Заявка Японії № 3129084 В27312122А, МПК Н01 В 7/34, заявл. 18.05.1994, опубл. 29.11.2001, заявник Hitachi Cable-Led. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-voltage cable for aerodrome light power supply
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Taras Yuriiovych, Chopov Yevhenii Yuriiovych, Naumenko Oleksii Antonovych
Назва патенту російськоюВысоковольтный кабель для питания аэродромных огней
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Чопов Евгений Юрьевич, Науменко Алексей Антонович
МПК / Мітки
МПК: H01B 7/02
Мітки: кабель, вогнів, високовольтний, аеродромних, живлення
