Провід для заземлення
Номер патенту: 64306
Опубліковано: 10.11.2011
Автори: Науменко Олексій Антонович, Антонець Тарас Юрійович, Чопов Євгеній Юрійович, Карпушенко Василь Петрович, Золотарьов Володимир Михайлович
Формула / Реферат
Провід для заземлення, що містить металевий провідник та оболонку, який відрізняється тим, що металевий провідник складається з принаймні одного шару провідникових елементів, скручених навколо центрального провідникового елемента, а оболонка виготовлена з екструдованого прозорого полімеру, наприклад з співполімеру етилену з вінілацетатом, причому кожний провідниковий елемент є попередньо скрученим з мідних відпалених дротин.
Текст

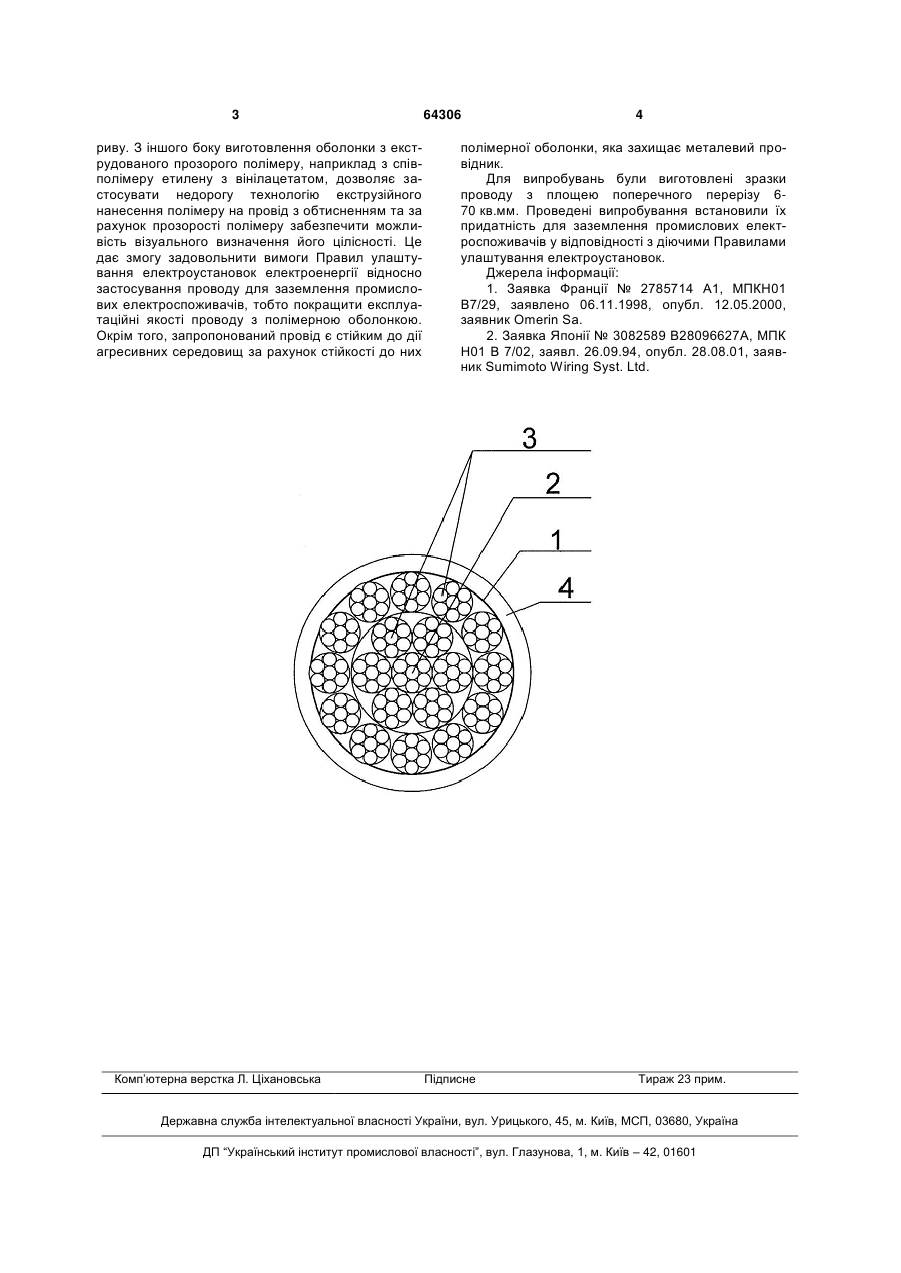

Провід для заземлення, що містить металевий провідник та оболонку, який відрізняється тим, що металевий провідник складається з принаймні одного шару провідникових елементів, скручених навколо центрального провідникового елемента, а оболонка виготовлена з екструдованого прозорого полімеру, наприклад з співполімеру етилену з вінілацетатом, причому кожний провідниковий елемент є попередньо скрученим з мідних відпалених дротин. (19) (21) u201102424 (22) 01.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ЗОЛОТАРЬОВ ВОЛОДИМИР МИХАЙЛОВИЧ, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, АНТОНЕЦЬ ТАРАС ЮРІЙОВИЧ, ЧОПОВ ЄВГЕНІЙ ЮРІЙОВИЧ, НАУМЕНКО ОЛЕКСІЙ АНТОНОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД ПІВДЕНКАБЕЛЬ" 3 риву. З іншого боку виготовлення оболонки з екструдованого прозорого полімеру, наприклад з співполімеру етилену з вінілацетатом, дозволяє застосувати недорогу технологію екструзійного нанесення полімеру на провід з обтисненням та за рахунок прозорості полімеру забезпечити можливість візуального визначення його цілісності. Це дає змогу задовольнити вимоги Правил улаштування електроустановок електроенергії відносно застосування проводу для заземлення промислових електроспоживачів, тобто покращити експлуатаційні якості проводу з полімерною оболонкою. Окрім того, запропонований провід є стійким до дії агресивних середовищ за рахунок стійкості до них Комп’ютерна верстка Л. Ціхановська 64306 4 полімерної оболонки, яка захищає металевий провідник. Для випробувань були виготовлені зразки проводу з площею поперечного перерізу 670 кв.мм. Проведені випробування встановили їх придатність для заземлення промислових електроспоживачів у відповідності з діючими Правилами улаштування електроустановок. Джерела інформації: 1. Заявка Франції № 2785714 А1, МПКН01 В7/29, заявлено 06.11.1998, опубл. 12.05.2000, заявник Omerin Sa. 2. Заявка Японії № 3082589 В28096627А, МПК Н01 В 7/02, заявл. 26.09.94, опубл. 28.08.01, заявник Sumimoto Wiring Syst. Ltd. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWire for grounding
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Taras Yuriiovych, Chopov Yevhenii Yuriiovych, Naumenko Oleksii Antonovych
Назва патенту російськоюПровод для заземления
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Чопов Евгений Юрьевич, Науменко Алексей Антонович
МПК / Мітки
МПК: H01B 7/02
Мітки: заземлення, провід
