Фіксатор короткого замикання

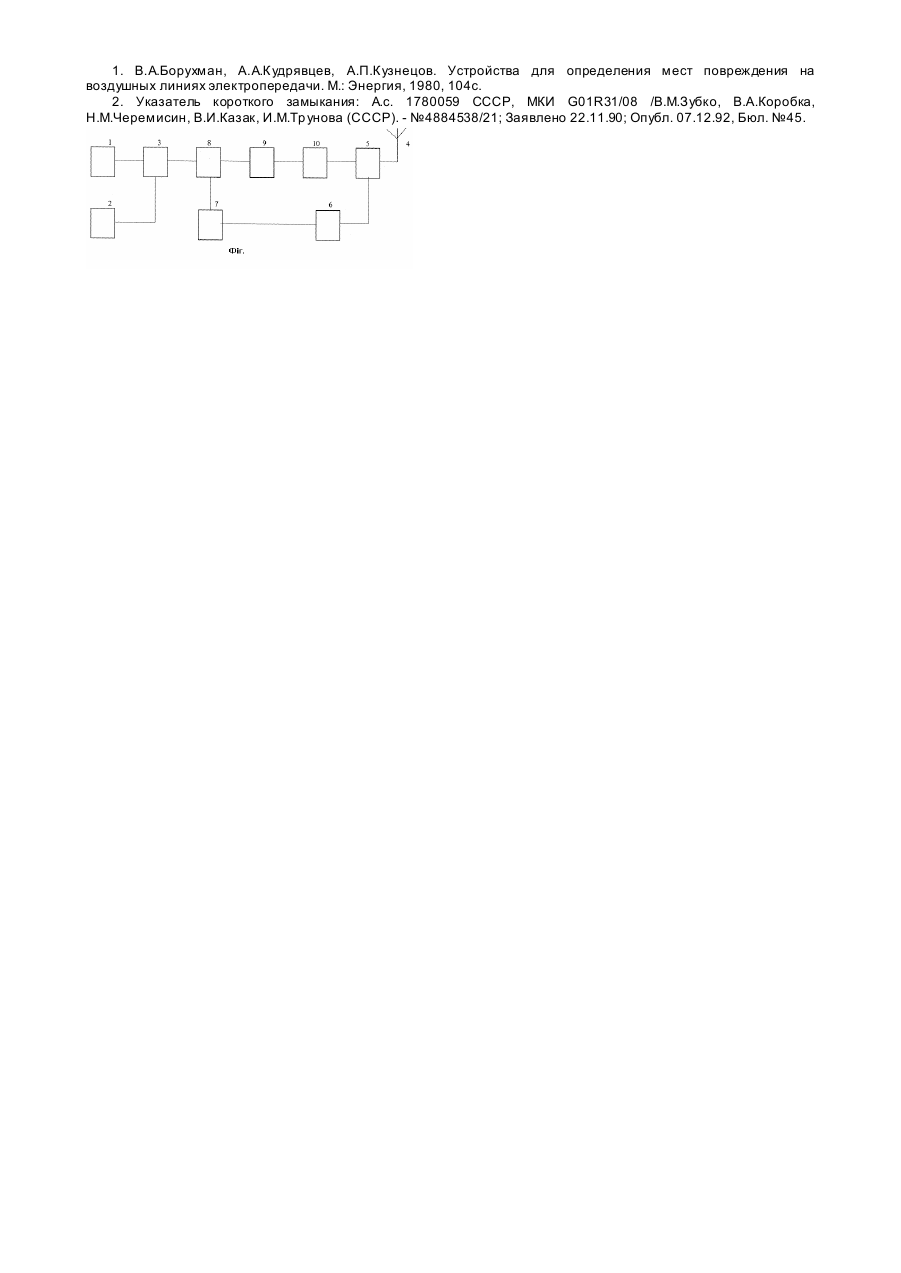

Винахід відноситься до електровимірювальної техніки, зокрема до пристроїв, що дозволяють знаходити пошкоджену дільницю розгалуженої лінії електропередачі з ізольованою нейтраллю при короткому замиканні. Відомий покажчик короткого замикання типу УПУ (див. В.А.Борухман, А.А.Кудрявцев, А.П.Кузнецов. Устройства для определения мест повреждения на воздушных линиях электропередачи. М. «Энергия», 1980, 104 с.), що складається зі стаціонарного блоку, який містить магнітний датчик струму, блок логіки, елемент контролю напруги, контактну розетку та переносний блок з контактною вилкою. Недоліком вказаного пристрою є наявність двох блоків - стаціонарного і переносного та необхідність визначення факту короткого замикання тільки на місці встановлення покажчика. Найбільш близьким до передбачуваного є покажчик короткого замикання (див. А.С. СССР №1780059, кл. G01R31/08), що включає до себе перший і другий індукційні датчики, виходи яких з'єднані відповідно з входами першого та другого компараторів, виходи яких з'єднані відповідно з першим та другим входами елементу ИЛИНЕ, вихід якого з'єднаний з R-входом тригера, інверсний вихід якого з'єднаний з першим входом елемента Й, вихід якого з'єднаний з першим виводом RC-ланцюга для затримки часу, др угий вивід якого з'єднаний з першим виводом транзисторного інвертора, другий вивід якого з'єднаний з третім виводом RC-ланцюга для затримки часу із спільною шиною, третій вивід транзисторного інвертора з'єднаний з S-входом тригера безпосередньо та через резистор з плюсовою шиною живлення, вихід датчика напруги з'єднаний з другим входом елемента И, а світлодіодний індикатор з'єднаний відповідно з прямим виходом тригера та масовою шиною живлення. Суттєвим недоліком указаного пристрою є необхідність фіксації факту короткого замикання тільки візуально по світловому сигналу світлодіода. До того ж пристрій видає світловий сигнал від моменту короткого замикання до моменту повторної подачі напруги на лінію після її ремонту навіть і тоді, коли необхідність в такому сигналі і не виникає. Мета винаходу - визначення пошкодженої дільниці розгалуженої лінії електропередачі з ізольованою нейтраллю при короткому замиканні з диспетчерського пункту шляхом визначення однозначної адреси для посилки ремонтної бригади. Поставлена мета досягається тим, що фіксатор короткого замикання, що включає до себе індукційний датчик струму короткого замикання та датчик напруги, які з'єднанні з пороговим органом з елементом пам'яті, додатково обладнаний приймально-передавальною антеною та комутатором „прийом/передача", приймачем, блоком перевірки адреси та адресата, блоком формування пакету „відповідь", модулятором, підсилювачем потужності, причому пороговий орган з елементом пам'яті з'єднаний з блоком формування пакету „відповідь", який послідовно через модулятор і підсилювач потужності з'єднаний з приймально-передавальною антеною та комутатором „прийом/передача", який через приймач і блок перевірки адреси та адресата з'єднаний з блоком формування пакету „відповідь". Передбачуваний винахід має наступні суттєві відмінності: контроль факту короткого замикання в лінії за допомогою індукційного датчика струму, датчика напруги та порогового органу з елементом пам'яті і видачу кодованого сигналу з урахуванням змісту пам'яті після запиту з диспетчерського пункту за допомогою радіосигналу через приймально-передавальну антену, комутатор „прийом/передача", приймач, блок перевірки адреси та адресата від блоку формування пакету „відповідь" через модулятор, підсилювач потужності і комутатор „прийом/передача". На кресленні (Фіг.)подана функціональна схема фіксатора короткого замикання. Схема включає в себе індукційний датчик струму короткого замикання 1, датчик напруги 2, пороговий орган з елементом пам'яті 3, приймально-передавальну антену 4, комутатор „прийом/передача" 5, приймач 6, блок перевірки адреси та адресата 7, блок формування пакету „відповідь" 8, модулятор 9, та підсилювач потужності 10. Фіксатор короткого замикання працює таким чином. При відсутності пошкодження на лінії індукційний датчик струму короткого замикання 1 видає сигнал низького рівня, а датчик напруги 2 - сигнал високого рівня, що відповідає відсутності короткого замикання на лінії і цей факт фіксується в пам'яті порогового органу 3. Після прийому інформаційного пакету "запит" від диспетчерського пункту через приймально-передавальну антену 4, комутатор „прийом/передача" 5, та приймач 6, в блоці 7 відбувається перевірка адреси та адресата. При ідентифікації вірності адреси подається команда на блок формування пакету „відповідь" 8, інформація від якого з урахуванням змісту блоку пам'яті через модулятор 9, підсилювач потужності 10, комутатор „прийом/передача" передається в ефір через приймально-передавальну антену. Диспетчерський пункт приймає інформацію про відсутність пошкодження на лінії. При виникненні міжфазного короткого замикання на лінії від індукційного датчика струму 1 подається сигнал високого рівня, чим активізується робота порогового органу з елементом пам'яті 3. Факт пошкодження лінії запам'ятовується фіксатором. Після відключення пошкодженої лінії релейним захистом інформація про протікання великого струму по проводах залишається в пам'яті фіксатора. В такому стані фіксатор буде знаходитись до відновлення напруги в пошкодженій лінії. Якщо в цей час з диспетчерського пункту посилається запит, то через приймально-передавальну антену 4, комутатор „прийом/передача" 5 і приймач 6 в блоці 7 відбувається перевірка адреси та адресата. При ідентифікації вірності адреси подається команда на блок формування пакету „відповідь" 8, інформація від якого з урахуванням змісту блоку пам'яті 3 про пошкодження на лінії через модулятор 9, підсилювач потужності 10, комутатор „прийом/передача" 5 і приймально-передавальну антену 4 передається в ефір. Диспетчерський пункт приймає інформацію про пошкодження на лінії. Після відновлення напруги на лінії за допомогою датчика напруги 2 в пам'яті 3 відновлюється інформація, яка засвідчує про відновлення працездатності лінії. Запропонований пристрій фіксатора короткого замикання за рахунок вилучення необхідності постійної роботи після виникнення короткого замикання та можливості видачі сигналу про стан лінії тільки після запиту з диспетчерського пункту має більшу інформативність, а також дозволяє зменшити затрати експлуатаційних служб, так як виключається необхідність візуального огляду. Джерела інформації. 1. В.А.Борухман, А.А.Кудрявцев, А.П.Кузнецов. Устройства для определения мест повреждения на воздушных линиях электропередачи. М.: Энергия, 1980, 104с. 2. Указатель короткого замыкания: А.с. 1780059 СССР, МКИ G01R31/08 /В.М.Зубко, В.А.Коробка, Н.М.Черемисин, В.И.Казак, И.М.Тр унова (СССР). - №4884538/21; Заявлено 22.11.90; Опубл. 07.12.92, Бюл. №45.
