Викопуючий пристрій бурякозбиральної машини

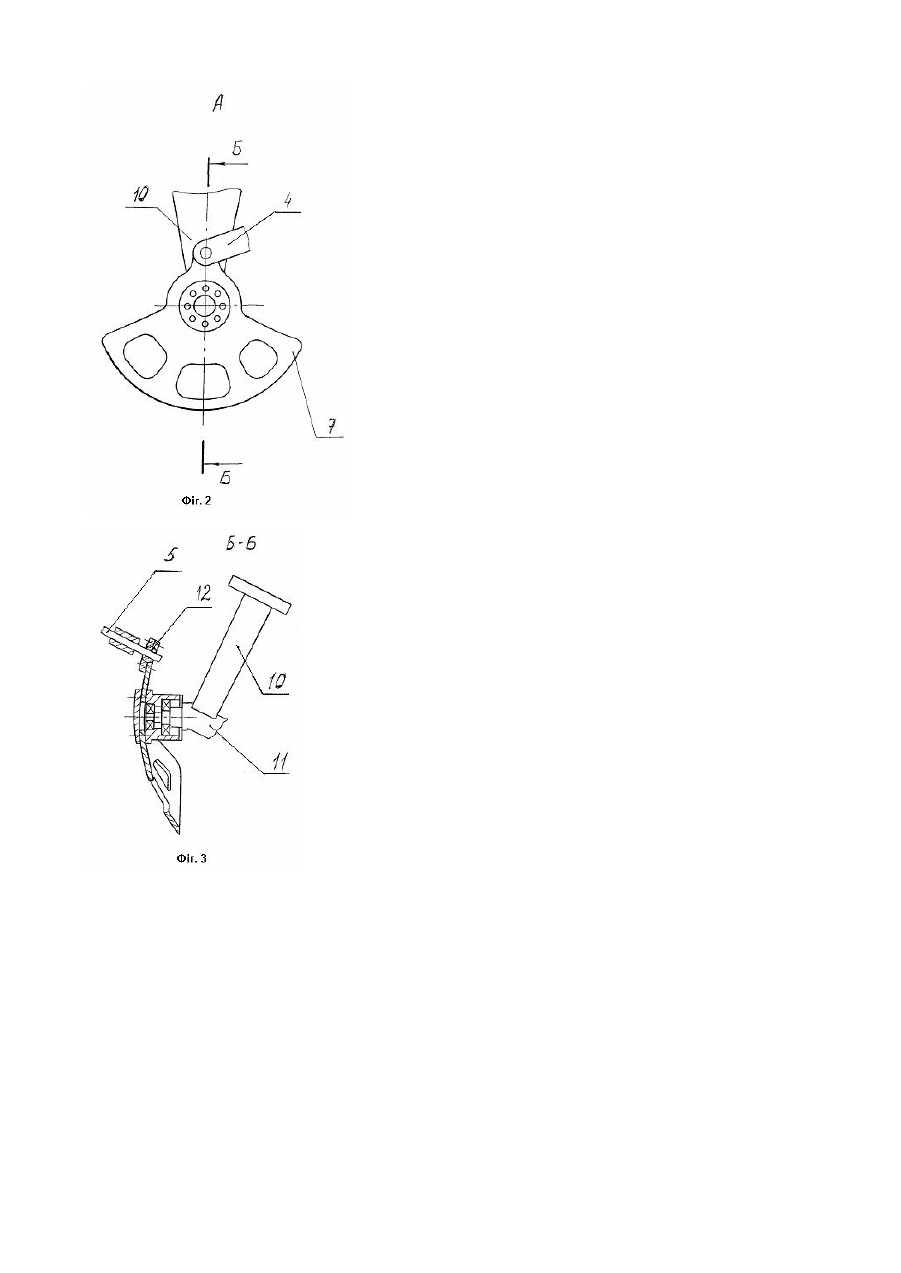

Винахід відноситься до сільськогосподарського машинобудування, зокрема, до машин для збирання цукрових буряків. Відомий викопуючий пристрій по патенту №52165А від 5.03.02р., бюл. №12, 16.12.2002 р. "Викопуючий пристрій бурякозбиральної машини", що складається з рами, на якій встановлений ексцентриковий механізм приводу, що містить привідний вал, з'єднаний з ексцентриком і важелем, що другою стороною сполучений з активним копачем, виконаним у вигляді вібролемеша. Вібролеміш і пасивний диск розміщені під кутом один до одного на осі стійки (викопуючий орган), що кріпиться до рами. Між диском і вібролемешем розміщений бітер, встановлений на привідному валу (Аналог.) З заявленим винаходом аналог співпадає наступними ознаками: вібролеміш і пасивний диск, розміщені під кутом один до одного на стійці (викопуючий орган), що кріпиться до рами. Між пасивним диском і вібролемешем розміщений бітер, встановлений на привідному валу. На рамі встановлений ексцентриковий механізм приводу, що містить привідний вал, з'єднаний з ексцентриком і важелем, який другою стороною сполучений з активним вібролемешем. Недоліком відомого пристрою є відносна складність кінематики приводу активного вібролемеша викопуючого пристрою. У випадку його примінення в багаторядних машинах, тобто ексцентриковий привід здійснюється до кожного викопуючого органа. В основу винаходу поставлена задача вдосконалення приводу викопуючого органу бурякозбиральної машини, який здійснюється привідним валом, на якому встановлений ексцентриковий механізм, важіль якого з'єднаний з вібролемешами двох сусідніх викопуючих органів, що кінематично зв'язані між собою горизонтальною віссю, з'єднанню з суміжними вібролемешами за допомогою шарнірів, наприклад, сферичних опор, і за рахунок цього вібролемеші двох сусідніх викопуючи х органів приводяться в рух одним важелем, зв'язаним з ексцентриковим механізмом привідного вала (в відомих конструкціях багаторядних машин привід здійснюється до кожного викопуючого органу). За рахунок цього зменшується металоємкість і спрощується конструкція машини, що дозволить зменшити затрати на технічне обслуговування при експлуатації. Поставлена задача вирішується тим, що у викопуючому пристрої бурякозбиральної машини передбачено, що активні вібролеміші двох сусідніх викопуючих органів встановлюються з суміжної сторони і зв'язуються кінематично між собою горизонтальною віссю, при цьому вісь з'єднана з суміжними вібролемешами за допомогою шарнірів, наприклад, сферичних опор. Викопуючий пристрій бурякозбиральної машини зображений на фіг.1, фіг.2 - вигляд на вібролеміш із стійкою спереду, фіг.3 - вигляд на вібролеміш із стійкою збоку. Викопуючий пристрій бурякозбиральної машини складається з рами 1, на якій встановлений ексцентриковий механізм приводу, що містить привідний вал 2, з'єднаний з ексцентриком 3 і важелем 4, який другою стороною сполучений з віссю 5, яка кінематично зв'язана з суміжними вібролемешами 6 та 7 двох сусідніх викопуючих органів і з'єднана з вібролемешами за допомогою шарнірів, наприклад, сферичних опор. Вібролеміші сусідніх викопуючих органів і відповідні пасивні диски 8 копачів розміщені під кутом один до одного на осях 11 стійок 10, що кріпляться до рами 1. Між пасивними дисками 8 і відповідними вібролемешами 6 та 7 розміщені бітери 9, встановлені на привідному валу 2. Викопуючий пристрій бурякозбиральної машини працює наступним чином. При русі машини вздовж рядків коренів буряків пасивні диски 8 викопуючих органів, взаємодіючи з відповідними активними вібролемешами 6 або 7, викопують коренеплоди, які за допомогою бітерів 9 викидаються на очисний транспортер. В процесі викопування пасивні диски 8 обертаються на осях 11 за рахунок зчеплення з ґрунтом, а вібролемеші 6 та 7, що кінематично з'єднані між собою віссю 5, яка, в свою чергу, зв'язана з важелем 4, що з'єднаний з ексцентриком 3, приводяться в рух привідним валом 2, на якому встановлені і приводяться в рух бітера 9. За рахунок того, що для приводу суміжних дисків двох сусідніх викопуючих органів примінено один привідний ексцентриковий механізм, зменшується металоємкість, спрощується конструкція машини, що в свою чергу, дозволить зменшити затрати на технічне обслуговування при експлуатації машини.
