Викопуючий пристрій

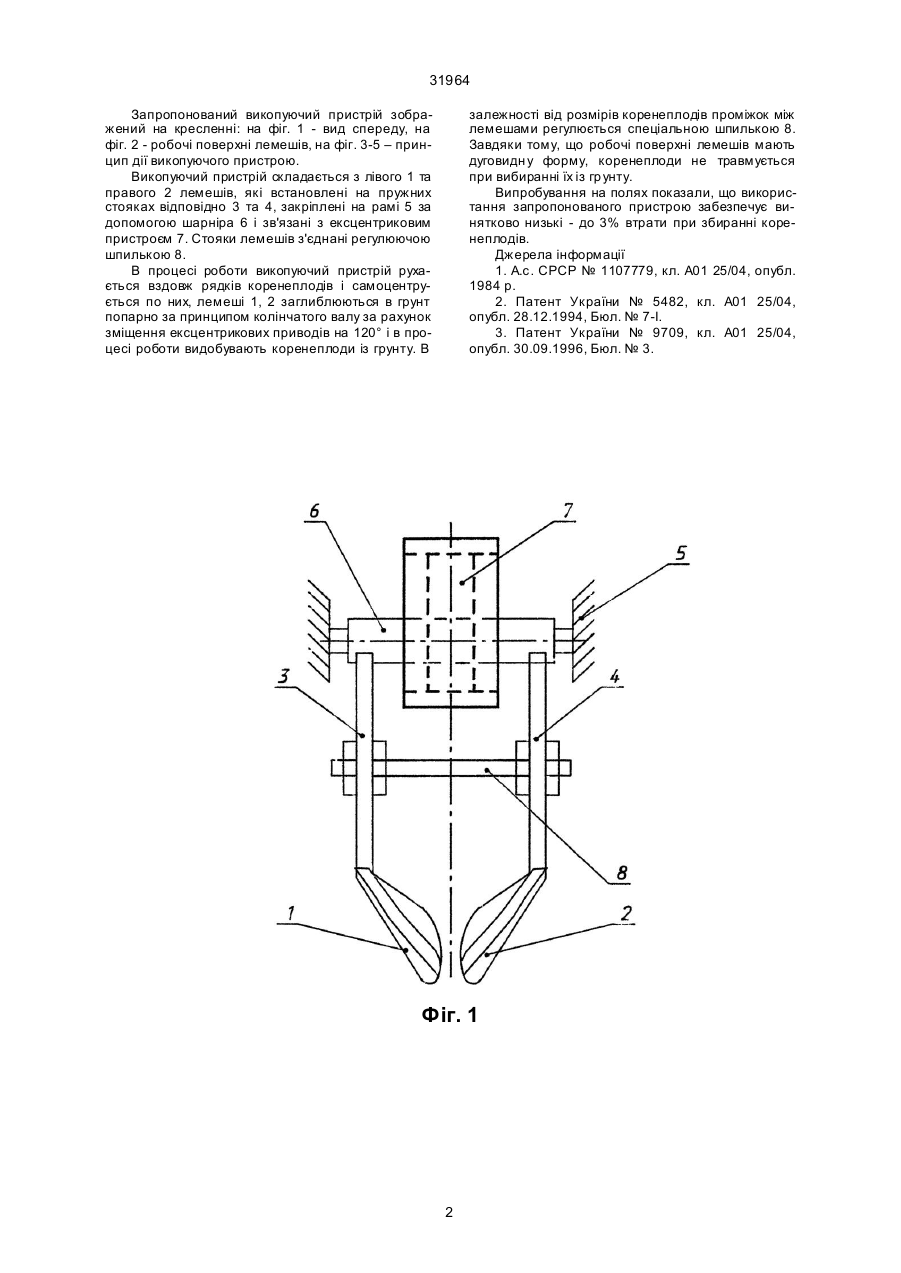

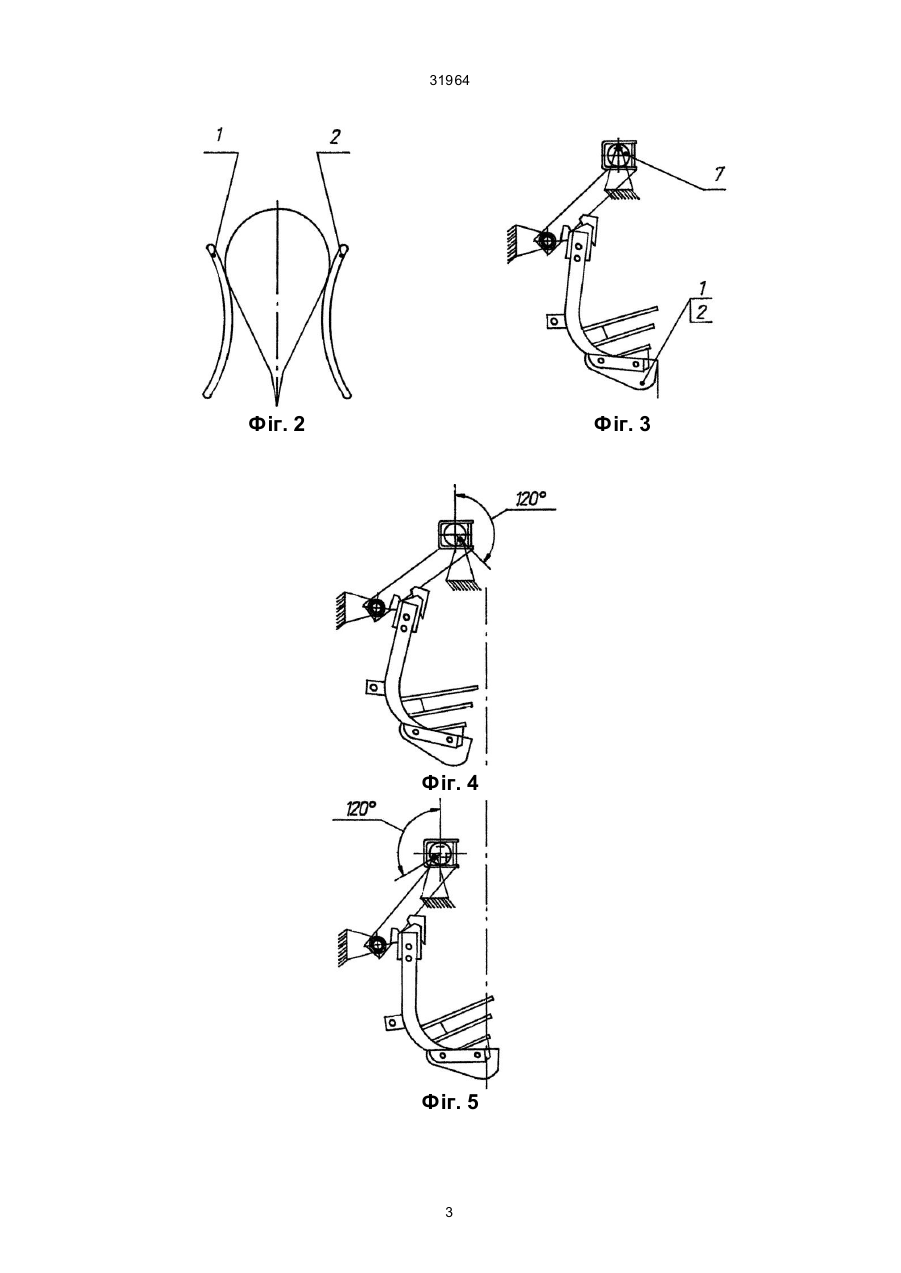

1. Викопуючий пристрій, що складається з двох лемешів зі стояками, закріпленими на рамі шарнірно і зв'язаними кінематично з механізмом приводу їх у коливальний рух, який відрізняється тим, що стояки лемешів з'єднані регулюючою шпилькою. 2. Викопуючий пристрій за п. 1 відрізняється тим, що робочі поверхні лемешів мають дуговидну форму. (19) (21) 98116271 (22) 26.11.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Довганюк Анатолій Іванович, Ададуров Валерій Михайлович, Безуглий Сергій Григорович, Солімчук Віктор Васильович (73) КАЗЕННИЙ ЗАВОД ПОРОШКОВОЇ МЕТАЛУРГІЇ 31964 Запропонований викопуючий пристрій зображений на кресленні: на фіг. 1 - вид спереду, на фіг. 2 - робочі поверхні лемешів, на фіг. 3-5 – принцип дії викопуючого пристрою. Викопуючий пристрій складається з лівого 1 та правого 2 лемешів, які встановлені на пружних стояках відповідно 3 та 4, закріплені на рамі 5 за допомогою шарніра 6 і зв'язані з ексцентриковим пристроєм 7. Стояки лемешів з'єднані регулюючою шпилькою 8. В процесі роботи викопуючий пристрій рухається вздовж рядків коренеплодів і самоцентрується по них, лемеші 1, 2 заглиблюються в грунт попарно за принципом колінчатого валу за рахунок зміщення ексцентрикових приводів на 120° і в процесі роботи видобувають коренеплоди із грунту. В залежності від розмірів коренеплодів проміжок між лемешами регулюється спеціальною шпилькою 8. Завдяки тому, що робочі поверхні лемешів мають дуговидн у форму, коренеплоди не травмується при вибиранні їх із гр унту. Випробування на полях показали, що використання запропонованого пристрою забезпечує винятково низькі - до 3% втрати при збиранні коренеплодів. Джерела інформації 1. А.с. СРСР № 1107779, кл. А01 25/04, опубл. 1984 р. 2. Патент України № 5482, кл. А01 25/04, опубл. 28.12.1994, Бюл. № 7-І. 3. Патент України № 9709, кл. А01 25/04, опубл. 30.09.1996, Бюл. № 3. Фіг. 1 2 31964 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 3 31964 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
