Апарат для виконання технологічних операцій над рідкими та порошкоподібними речовинами

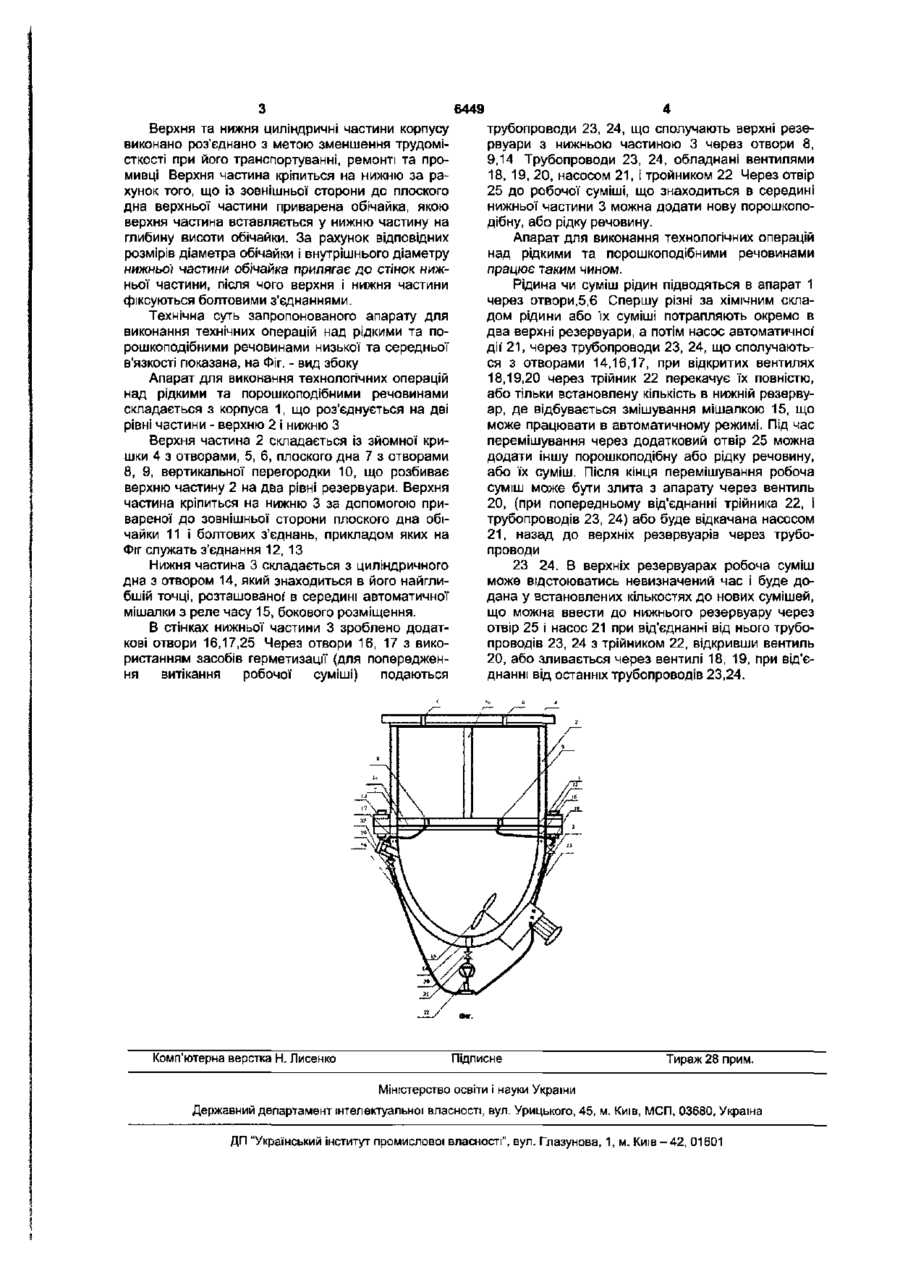

1. Апарат для виконання технологічних операцій над рідкими та порошкоподібними речовинами низької та середньої в'язкості, що складаєть ся із циліндричного корпусу з знімною кришкою і мішалки бокового розміщення, що знаходиться всередині корпусу, який відрізняється тим, що корпус апарата з метою розміщення в ньому трьох різних рідких речовин зсередини розбито на три резервуари. 2 Апарат за п.1, який відрізняється тим, що його корпус роз'єднується на дві частини. 3 Апарат за п.1, який відрізняється тим, що його верхня і нижня частини сполучаються за рахунок трубопроводів, трійника і системи вентилів. Корисна модель відноситься до хімічної' та харчової промисловостей, зокрема до конструкцій змішувачів, і може бути використана в науководослідному виробництві для приготування сумішей із рідких та порошкоподібних речовин, наприклад, технічних емульсій, промислових, харчових та медичних виробів (ефіри, лаки, вакцини). Відомі апарати для перемішування рідких речовин, що включають в себе, корпус Із зйомною кришкою, привід, механічну мішалку, що розміщена в середині корпусу [Э.А Васильцов; В.Г.Ушаков "Аппараты для перемешивания " Ленинград, Машиностроение 1979 год Ф.Стенк "Перемешивание и аппараты с мешалками " Ленинградское отделение, Химия 1975 год ] Недоліком відомих апаратів є те, що в них не можуть окремо одна від одної' в один час розміщуватись різні хімічні речовини, внаслідок чого втрачається рівень продуктивності Найбільш близьким за технічною суттю до запропонованого є апарат для перемішування рідини з низькою та середньою в'язкістю з гладкостінним корпусом, еліптичним дном, зйомною кришкою, механічною мішалкою з боковим розміщенням приводу, що розміщується в середині корпусу. [Э.А.Васильцов, В.Г.Ушаков "Аппараты для перемешивания жидких сред", Ленинград, Машиностроение 1979, Ф.Стренк "Перемешивание и апарата с мешалками". Ленинградское отделение Химия 1975 год,] Недоліком відомого апарату є те, що всі технічні операції, які він виконує, можуть відбуватися лише при повному перемішуванні усіх речовин, що в ньому знаходяться. Задачею корисної моделі є апарат для виконання технологічних операцій над рідкими та порошкоподібними речовинами, в якому шляхом зміни конструкції корпусу та введення нових сполучень між ємкостями корпусу досягається можливість часткового перемішування речовин, що в ньому знаходяться Зміна конструкції корпуса дозволяє зменшити трудоємкість при транспортуванні, промивці та ремонті. Поставлена задача вирішується завдяки тому, що гладкостінний апарат для перемішування рідини з низькою та середньою в'язкістю з еліптичним дном, зйомною кришкою, приводом бокового розміщення із механічною мішалкою, яка знаходиться в середині корпусу, відрізняється тим, що корпус розділений горизонтальною перегородкою на верхню та нижню циліндричні частини (далі горизонтальну перегородку називаємо плоским дном верхньої циліндричної частини), причому верхня частина розділена вертикальною перегородкою на два резервуари з'єднаних з нижньою циліндричною частиною корпусу через трубопроводи з насосом, трійником та системою вентилів, мішалка розміщується всередині нижньої частини корпуса. Таким чином завдяки тому, що корпус розділений на декілька (три) резервуари, які з'єднані між собою трубопроводами з насосом, трійником, і системою вентилів виникає можливість в нижній частині корпусу перемішувати не тільки всі інгредієнти, а й робить їх часткове перемішування. О) 6449 Верхня та нижня циліндричні частини корпусу виконано роз'єднано з метою зменшення трудомісткості при його транспортуванні, ремонті та промивці Верхня частина кріпиться на нижню за рахунок того, що із зовнішньої сторони до плоского дна верхньої частини приварена обічайка, якою верхня частина вставляється у нижню частину на глибину висоти обічайки. За рахунок відповідних розмірів діаметра обічайки і внутрішнього діаметру нижньої частини обічайка прилягає до стінок нижньої частини, після чого верхня і нижня частини фіксуються болтовими з'єднаннями. Технічна суть запропонованого апарату для виконання технічних операцій над рідкими та порошкоподібними речовинами низької та середньої в'язкості показана, на Фіг. - вид збоку Апарат для виконання технологічних операцій над рідкими та порошкоподібними речовинами складається з корпуса 1, що роз'єднується на дві рівні частини - верхню 2 і нижню З Верхня частина 2 складається Із зйомної кришки 4 з отворами, 5, 6, плоского дна 7 з отворами 8, 9, вертикальної перегородки 10, що розбиває верхню частину 2 на два рівні резервуари. Верхня частина кріпиться на нижню 3 за допомогою привареної до зовнішньої сторони плоского дна обічайки 11 і болтових з'єднань, прикладом яких на Фіг служать з'єднання 12, 13 Нижня частина 3 складається з циліндричного дна з отвором 14, який знаходиться в його найглибшій точці, розташованої' в середині автоматичної мішалки з реле часу 15, бокового розміщення. В стінках нижньої частини 3 зроблено додаткові отвори 16,17,25 Через отвори 16, 17 з використанням засобів герметизації (для попередження витікання робочої суміші) подаються Комп'ютерна верстка Н. Лисенко трубопроводи 23, 24, що сполучають верхні резервуари з нижньою частиною 3 через отвори 8, 9,14 Трубопроводи 23, 24, обладнані вентилями 18, 19, 20, насосом 21, і тройником 22 Через отвір 25 до робочої суміші, що знаходиться в середині нижньої частини 3 можна додати нову порошкоподібну, або рідку речовину. Апарат для виконання технологічних операцій над рідкими та порошкоподібними речовинами працює таким чином. Рідина чи суміш рідин підводяться в апарат 1 через отвори,5,6 Спершу різні за хімічним складом рідини або їх суміші потрапляють окремо в два верхні резервуари, а потім насос автоматичної дії" 21, через трубопроводи 23, 24, що сполучаються з отворами 14,16,17, при відкритих вентилях 18,19,20 через трійник 22 перекачує їх повністю, або тільки встановлену кількість в нижній резервуар, де відбувається змішування мішалкою 15, що може працювати в автоматичному режимі. Під час перемішування через додатковий отвір 25 можна додати іншу порошкоподібну або рідку речовину, або їх суміш. Після кінця перемішування робоча суміш може бути злита з апарату через вентиль 20, (при попередньому від'єднанні трійника 22, і трубопроводів 23, 24) або буде відкачана насосом 21, назад до верхніх резервуарів через трубопроводи 23 24. В верхніх резервуарах робоча суміш може відстоюватись невизначений час і буде додана у встановлених кількостях до нових сумішей, що можна ввести до нижнього резервуару через отвір 25 і насос 21 при від'єднанні від нього трубопроводів 23, 24 з трійником 22, відкривши вентиль 20, або зливається через вентилі 18, 19, при від'єднанні від останніх трубопроводів 23,24. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
