Пристрій для триботехнічних випробувань циліндричних втулок
Номер патенту: 64534
Опубліковано: 10.11.2011
Автори: Затуловський Андрій Сергійович, Мудрук Леонід Олександрович, Щерецький Володимир Олександрович
Формула / Реферат
1. Пристрій для триботехнічних випробувань циліндричних втулок, котрий складається із обойми, де кріпиться втулка, та контртіла, і, який відрізняється тим, що обойма має вигляд напівкільця П-подібного профілю, де внутрішній діаметр однаковий з зовнішнім діаметром втулки, та з'єднаний тягами з перемінним грузом , а контртіло закріплене на горизонтальній осі обертання та має діаметр менший, але максимально близький до діаметра втулки.
2. Пристрій за п. 1, який відрізняється тим, що при використанні вертикальної осі обертання контртіла тяги проходять через блок .
Текст

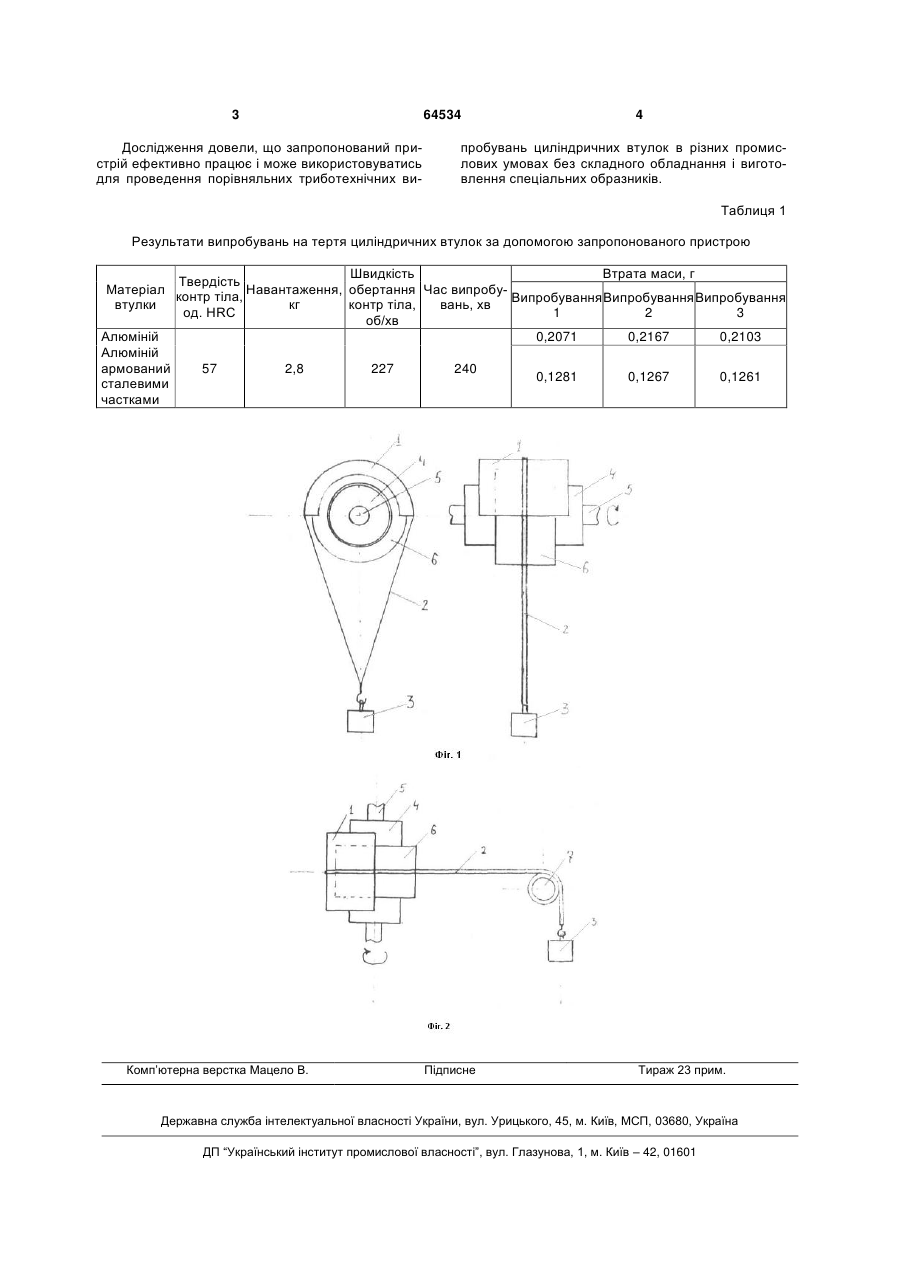

1. Пристрій для триботехнічних випробувань циліндричних втулок, котрий складається із обой 3 Дослідження довели, що запропонований пристрій ефективно працює і може використовуватись для проведення порівняльних триботехнічних ви 64534 4 пробувань циліндричних втулок в різних промислових умовах без складного обладнання і виготовлення спеціальних образників. Таблиця 1 Результати випробувань на тертя циліндричних втулок за допомогою запропонованого пристрою Швидкість Втрата маси, г Твердість Матеріал Навантаження, обертання Час випробуконтр тіла, Випробування Випробування Випробування втулки кг контр тіла, вань, хв од. HRC 1 2 3 об/хв Алюміній 0,2071 0,2167 0,2103 Алюміній армований 57 2,8 227 240 0,1281 0,1267 0,1261 сталевими частками Комп’ютерна верстка Мацело В. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for tribotechnical tests of cylindrical bushings
Автори англійськоюMudruk Leonid Oleksandrovych, Zatulovskyi Andrii Serhiiovych, Scheretskyi Volodymyr Oleksandrovych
Назва патенту російськоюУстройство для триботехнических испытаний цилиндрических втулок
Автори російськоюМудрук Леонид Александрович, Затуловский Андрей Сергеевич, Щерецкий Владимир Александрович
МПК / Мітки
МПК: G01N 3/56
Мітки: випробувань, пристрій, триботехнічних, втулок, циліндричних
