Пристрій для обтиснення шліцевих втулок

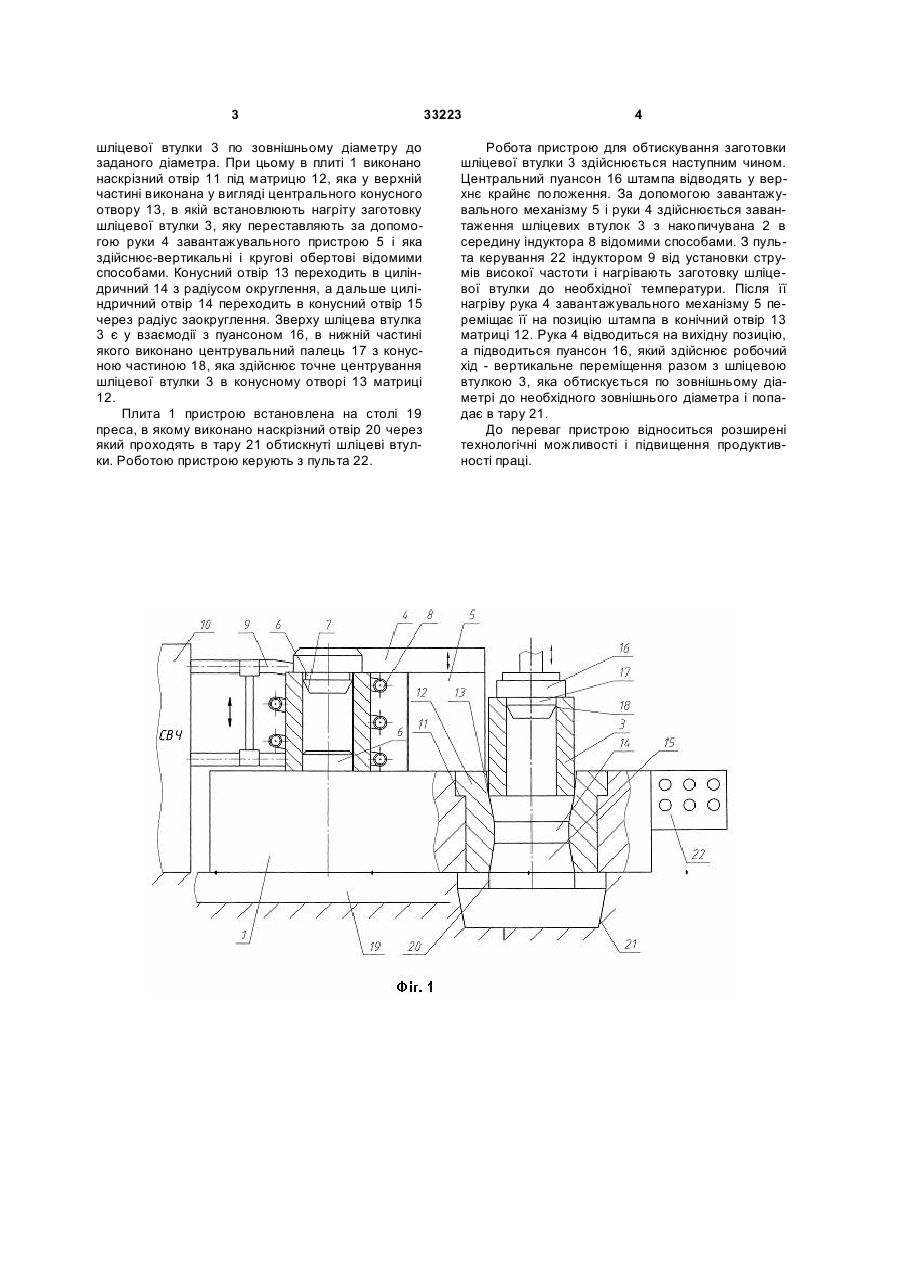

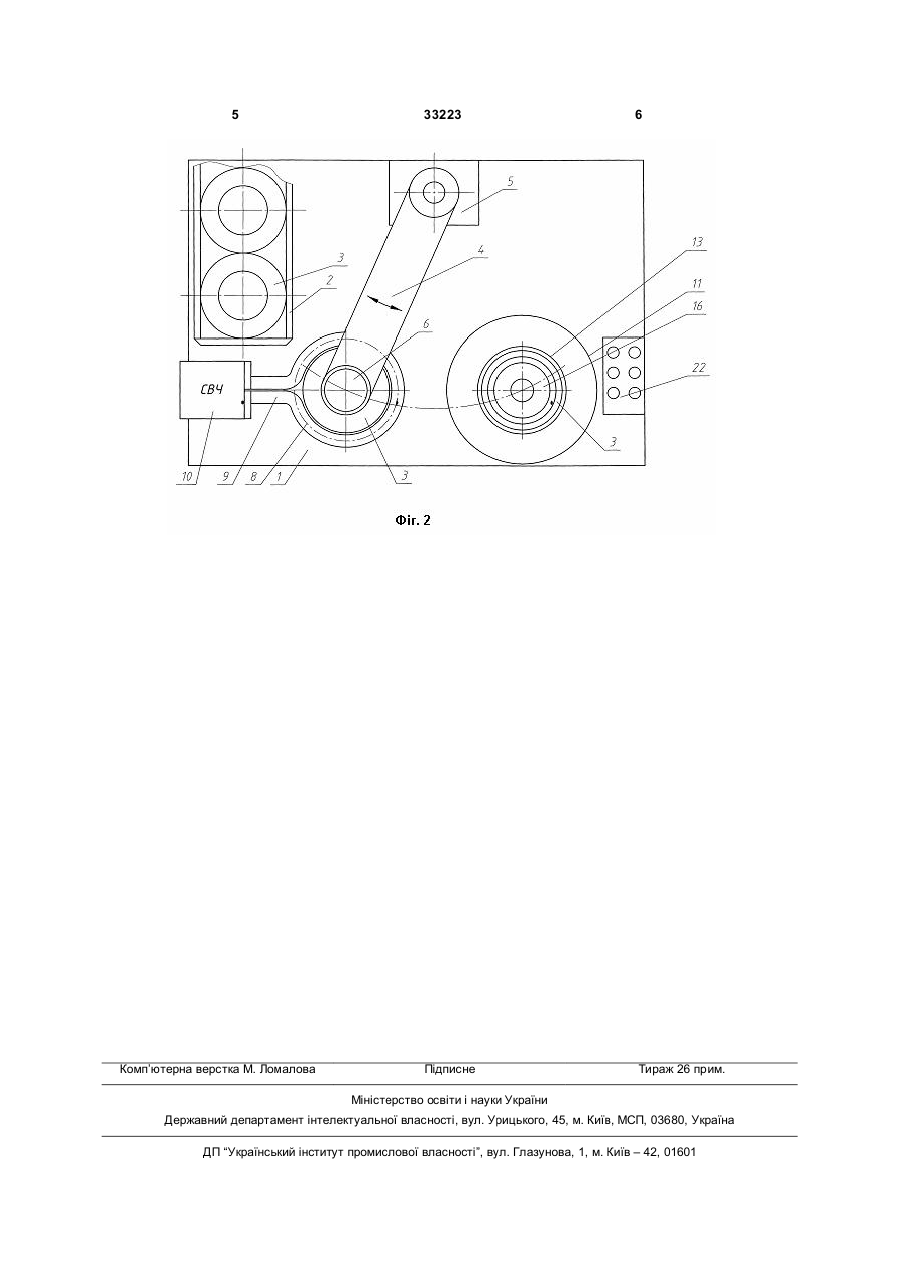

Пристрій для обтиснення шліцевих втулок, який виконано у вигляді штампа, плити, матриці з конусним отвором, який переходить в циліндричний, пуансона, який відрізняється тим, що в лівому торці ззаду на плиті встановлено накопичувач шліцевих втулок, які є у періодичній взаємодії з центрувальним і затискним елементом руки завантажувального механізму, з можливістю верти 3 шліцевої втулки 3 по зовнішньому діаметру до заданого діаметра. При цьому в плиті 1 виконано наскрізний отвір 11 під матрицю 12, яка у верхній частині виконана у вигляді центрального конусного отвору 13, в якій встановлюють нагріту заготовку шліцевої втулки 3, яку переставляють за допомогою руки 4 завантажувального пристрою 5 і яка здійснює-вертикальні і кругові обертові відомими способами. Конусний отвір 13 переходить в циліндричний 14 з радіусом округлення, а дальше циліндричний отвір 14 переходить в конусний отвір 15 через радіус заокруглення. Зверху шліцева втулка 3 є у взаємодії з пуансоном 16, в нижній частині якого виконано центрувальний палець 17 з конусною частиною 18, яка здійснює точне центрування шліцевої втулки 3 в конусному отворі 13 матриці 12. Плита 1 пристрою встановлена на столі 19 преса, в якому виконано наскрізний отвір 20 через який проходять в тару 21 обтискнуті шліцеві втулки. Роботою пристрою керують з пульта 22. 33223 4 Робота пристрою для обтискування заготовки шліцевої втулки 3 здійснюється наступним чином. Центральний пуансон 16 штампа відводять у верхнє крайнє положення. За допомогою завантажувального механізму 5 і руки 4 здійснюється завантаження шліцевих втулок 3 з накопичувана 2 в середину індуктора 8 відомими способами. З пульта керування 22 індуктором 9 від установки струмів високої частоти і нагрівають заготовку шліцевої втулки до необхідної температури. Після її нагріву рука 4 завантажувального механізму 5 переміщає її на позицію штампа в конічний отвір 13 матриці 12. Рука 4 відводиться на вихідну позицію, а підводиться пуансон 16, який здійснює робочий хід - вертикальне переміщення разом з шліцевою втулкою 3, яка обтискується по зовнішньому діаметрі до необхідного зовнішнього діаметра і попадає в тару 21. До переваг пристрою відноситься розширені технологічні можливості і підвищення продуктивності праці. 5 Комп’ютерна верстка М. Ломалова 33223 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
