Пристрій для зчитування двійкової інформації
Формула / Реферат
Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, третю головку зчитування, виконану однощілинною та розміщену співвісно з першою головкою зчитування, який відрізняється тим, що розташовано четверту головку зчитування, розміщену на відстані від першої головки зчитування у протилежному напрямку на величину, що дорівнює половині товщини полюса головки запису, при цьому обмотки другої та четвертої головок зчитування з'єднано між собою послідовно зустрічно.
Текст

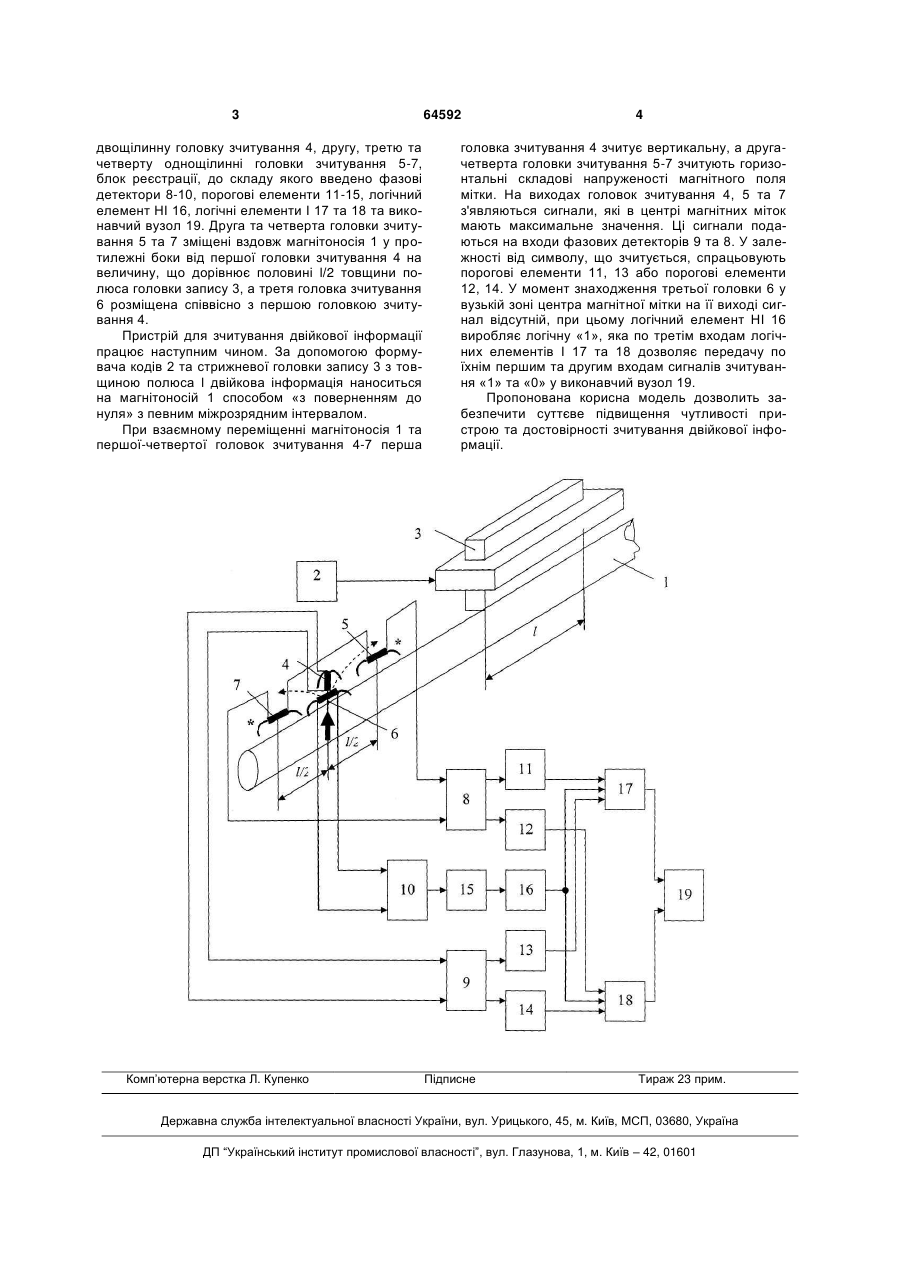

Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, 3 двощілинну головку зчитування 4, другу, третю та четверту однощілинні головки зчитування 5-7, блок реєстрації, до складу якого введено фазові детектори 8-10, порогові елементи 11-15, логічний елемент НІ 16, логічні елементи І 17 та 18 та виконавчий вузол 19. Друга та четверта головки зчитування 5 та 7 зміщені вздовж магнітоносія 1 у протилежні боки від першої головки зчитування 4 на величину, що дорівнює половині l/2 товщини полюса головки запису 3, а третя головка зчитування 6 розміщена співвісно з першою головкою зчитування 4. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та стрижневої головки запису 3 з товщиною полюса l двійкова інформація наноситься на магнітоносій 1 способом «з поверненням до нуля» з певним міжрозрядним інтервалом. При взаємному переміщенні магнітоносія 1 та першої-четвертої головок зчитування 4-7 перша Комп’ютерна верстка Л. Купенко 64592 4 головка зчитування 4 зчитує вертикальну, а другачетверта головки зчитування 5-7 зчитують горизонтальні складові напруженості магнітного поля мітки. На виходах головок зчитування 4, 5 та 7 з'являються сигнали, які в центрі магнітних міток мають максимальне значення. Ці сигнали подаються на входи фазових детекторів 9 та 8. У залежності від символу, що зчитується, спрацьовують порогові елементи 11, 13 або порогові елементи 12, 14. У момент знаходження третьої головки 6 у вузькій зоні центра магнітної мітки на її виході сигнал відсутній, при цьому логічний елемент НІ 16 виробляє логічну «1», яка по третім входам логічних елементів І 17 та 18 дозволяє передачу по їхнім першим та другим входам сигналів зчитування «1» та «0» у виконавчий вузол 19. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості пристрою та достовірності зчитування двійкової інформації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBinary information reading device
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для считывания двоичной информации
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G06K 7/00
Мітки: інформації, пристрій, зчитування, двійкової
