Пристрій для визначення механічних напружень у феромагнітних конструкціях

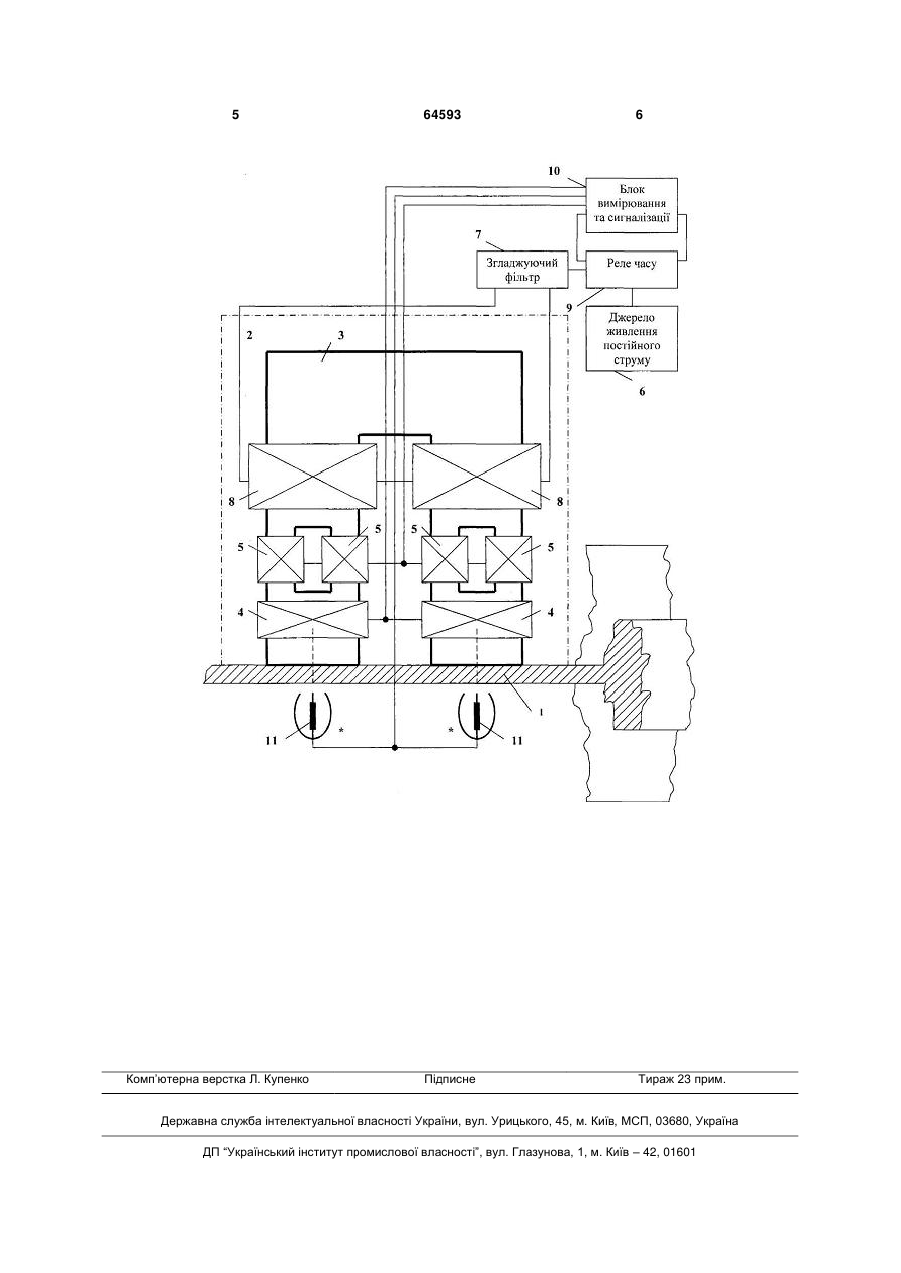

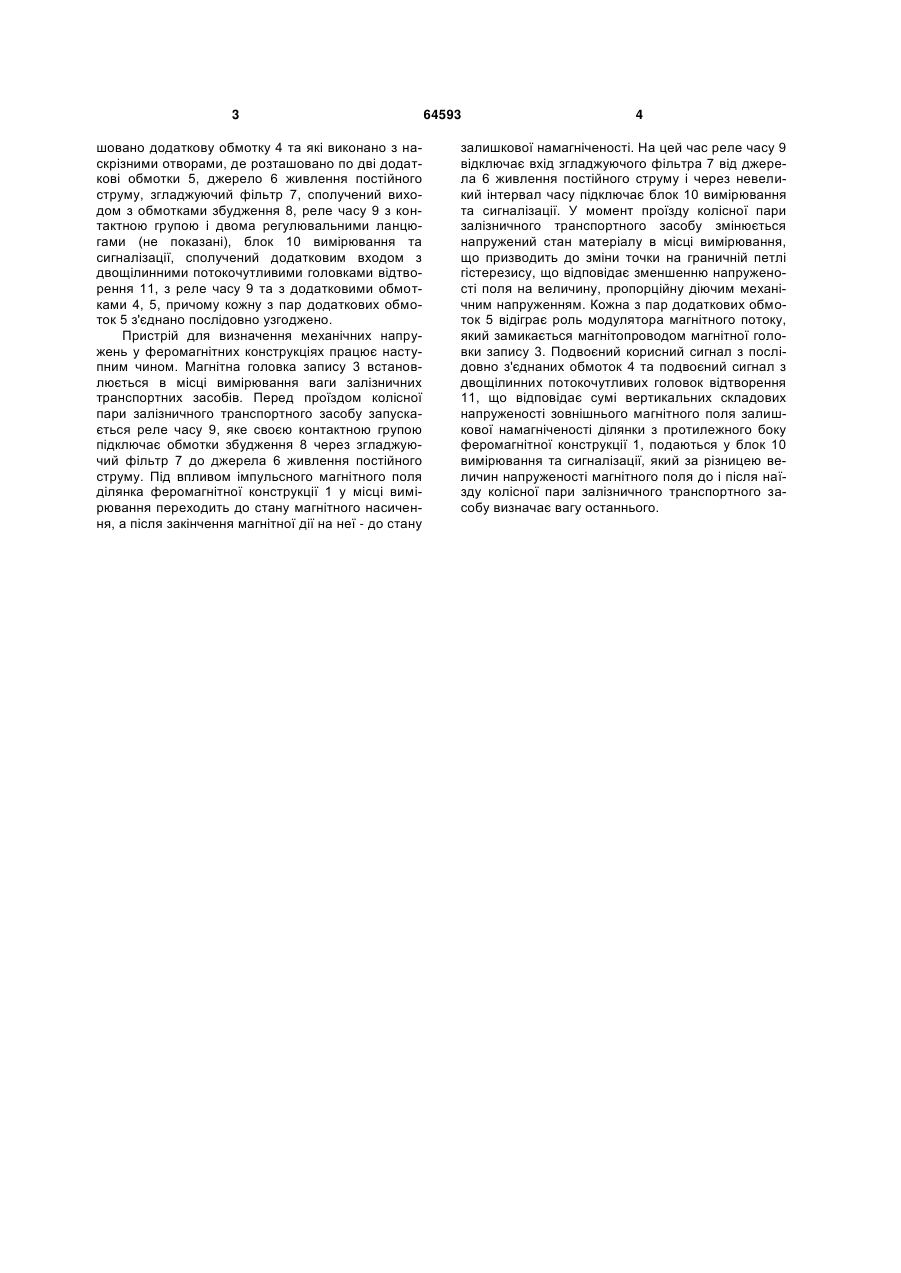

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, кожний з полюсних наконечників незамкненого магнітопроводу якої забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, 3 шовано додаткову обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві додаткові обмотки 5, джерело 6 живлення постійного струму, згладжуючий фільтр 7, сполучений виходом з обмотками збудження 8, реле часу 9 з контактною групою і двома регулювальними ланцюгами (не показані), блок 10 вимірювання та сигналізації, сполучений додатковим входом з двощілинними потокочутливими головками відтворення 11, з реле часу 9 та з додатковими обмотками 4, 5, причому кожну з пар додаткових обмоток 5 з'єднано послідовно узгоджено. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітна головка запису 3 встановлюється в місці вимірювання ваги залізничних транспортних засобів. Перед проїздом колісної пари залізничного транспортного засобу запускається реле часу 9, яке своєю контактною групою підключає обмотки збудження 8 через згладжуючий фільтр 7 до джерела 6 живлення постійного струму. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану 64593 4 залишкової намагніченості. На цей час реле часу 9 відключає вхід згладжуючого фільтра 7 від джерела 6 живлення постійного струму і через невеликий інтервал часу підключає блок 10 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобу змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається магнітопроводом магнітної головки запису 3. Подвоєний корисний сигнал з послідовно з'єднаних обмоток 4 та подвоєний сигнал з двощілинних потокочутливих головок відтворення 11, що відповідає сумі вертикальних складових напруженості зовнішнього магнітного поля залишкової намагніченості ділянки з протилежного боку феромагнітної конструкції 1, подаються у блок 10 вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає вагу останнього. 5 Комп’ютерна верстка Л. Купенко 64593 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
