Підшипникова опора
Номер патенту: 64617
Опубліковано: 10.11.2011
Автори: Зіборов Кирило Альбертович, Мар'єнко Владислав Миколайович, Ванжа Геннадій Купріянович
Формула / Реферат
Підшипникова опора, що має розташовані в корпусі на валу рівномірно по колу самовстановлювані елементи ряду на відповідних опорних гвинтах в корпусі, яка відрізняється тим, що у виконаному роз'ємним корпусі кожний опорний гвинт має контактну конічну торцеву поверхню, а кожний самовстановлюваний елемент виконано сферичної форми, який встановлено з можливістю контакта з валом по виконаній на ньому канавці трапецієвидної форми і можливістю регулювання положення валу в різних напрямках та монтування пристрою окремо та на корпусі агрегату.
Текст

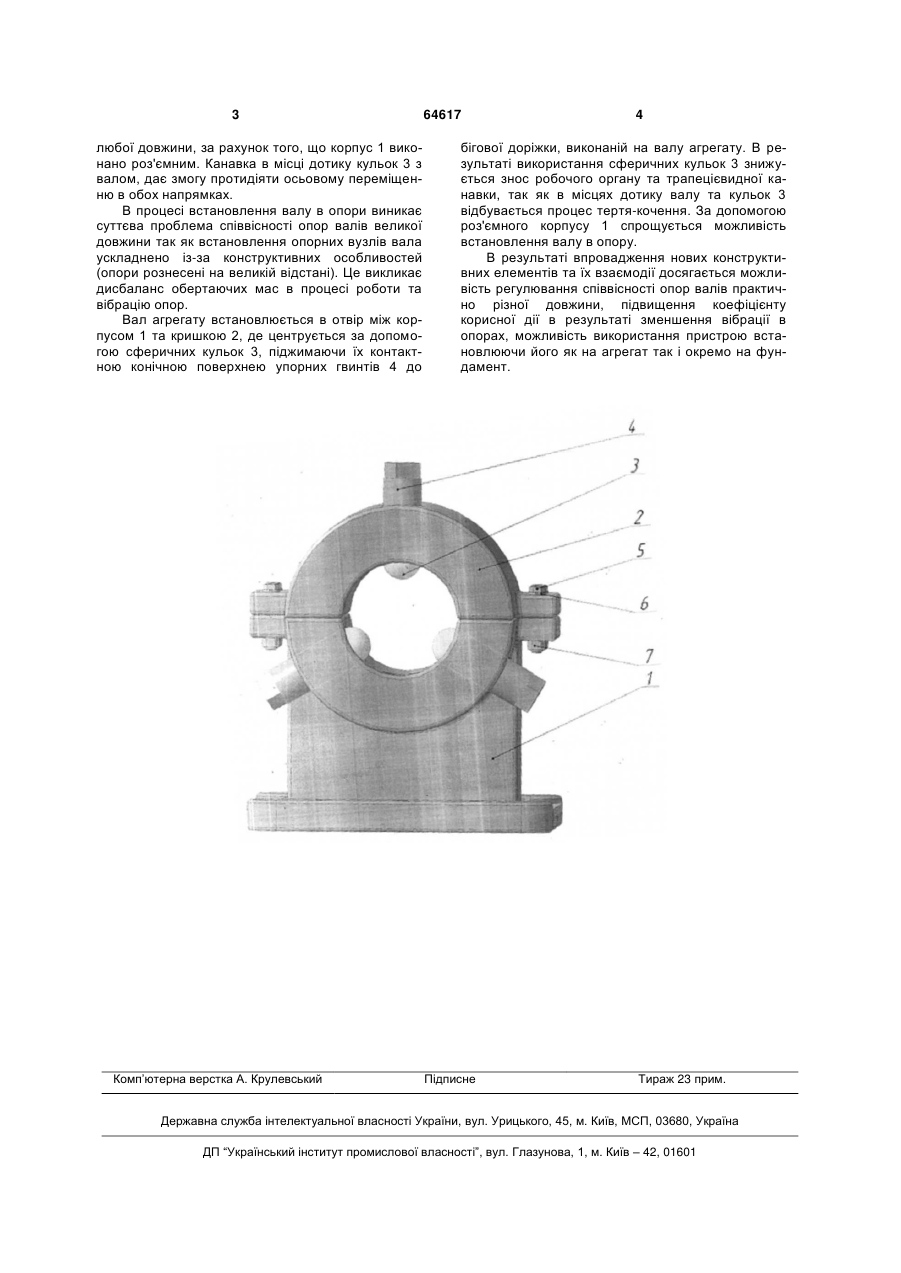

Підшипникова опора, що має розташовані в корпусі на валу рівномірно по колу самовстанов 3 любої довжини, за рахунок того, що корпус 1 виконано роз'ємним. Канавка в місці дотику кульок 3 з валом, дає змогу протидіяти осьовому переміщенню в обох напрямках. В процесі встановлення валу в опори виникає суттєва проблема співвісності опор валів великої довжини так як встановлення опорних вузлів вала ускладнено із-за конструктивних особливостей (опори рознесені на великій відстані). Це викликає дисбаланс обертаючих мас в процесі роботи та вібрацію опор. Вал агрегату встановлюється в отвір між корпусом 1 та кришкою 2, де центрується за допомогою сферичних кульок 3, піджимаючи їх контактною конічною поверхнею упорних гвинтів 4 до Комп’ютерна верстка А. Крулевський 64617 4 бігової доріжки, виконаній на валу агрегату. В результаті використання сферичних кульок 3 знижується знос робочого органу та трапецієвидної канавки, так як в місцях дотику валу та кульок 3 відбувається процес тертя-кочення. За допомогою роз'ємного корпусу 1 спрощується можливість встановлення валу в опору. В результаті впровадження нових конструктивних елементів та їх взаємодії досягається можливість регулювання співвісності опор валів практично різної довжини, підвищення коефіцієнту корисної дії в результаті зменшення вібрації в опорах, можливість використання пристрою встановлюючи його як на агрегат так і окремо на фундамент. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing assembly
Автори англійськоюZiborov Kyrylo Albertovych, Vanzha Hennadii Kupriianovych, Marienko Vladyslav Mykolaiovych
Назва патенту російськоюПодшипниковая опора
Автори російськоюЗиборов Кирилл Альбертович, Ванжа Геннадий Куприянович, Марьенко Владислав Николаевич
МПК / Мітки
МПК: E21C 50/00
Мітки: опора, підшипникова
