Підшипникова опора криволінійного диску ґрунтообробного агрегату

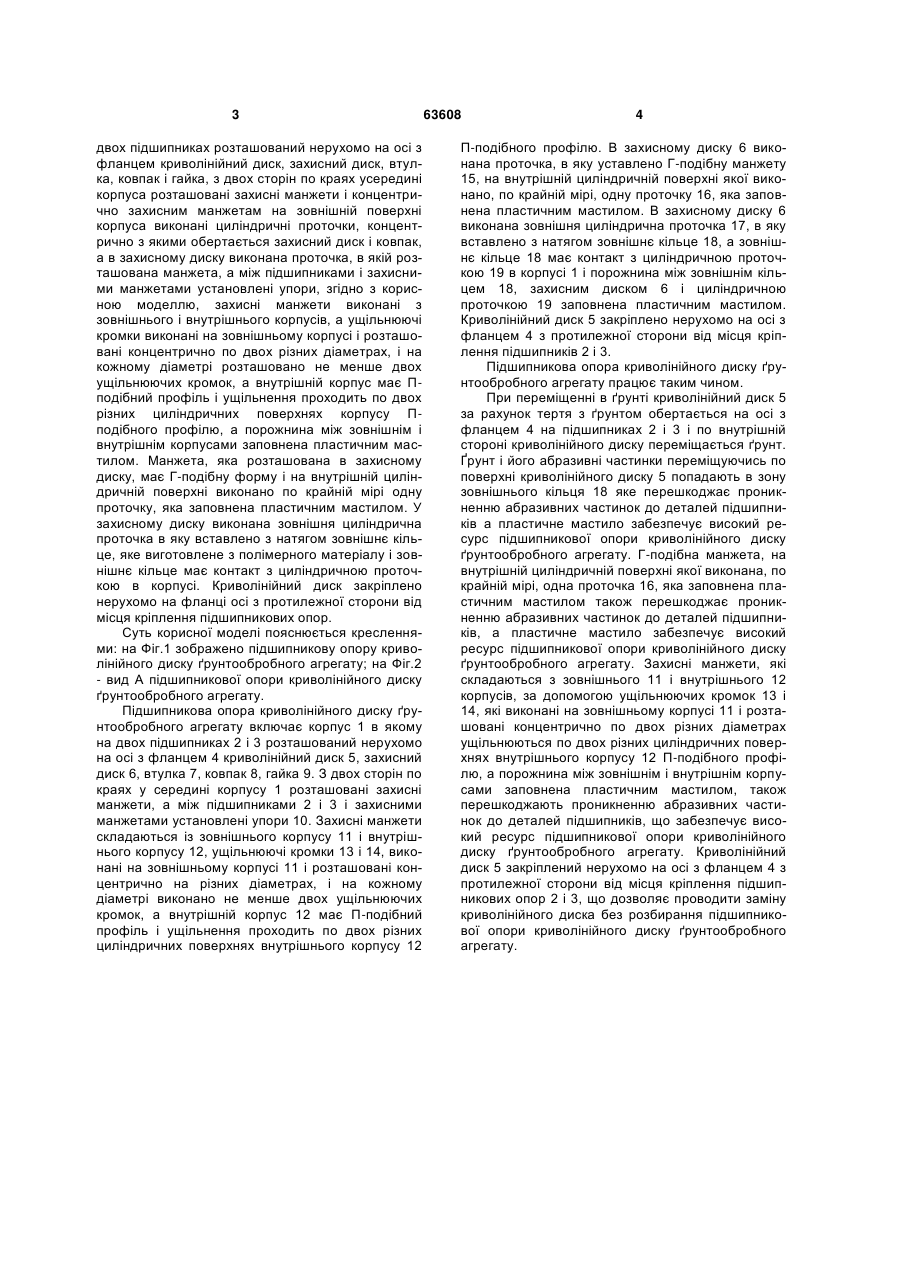

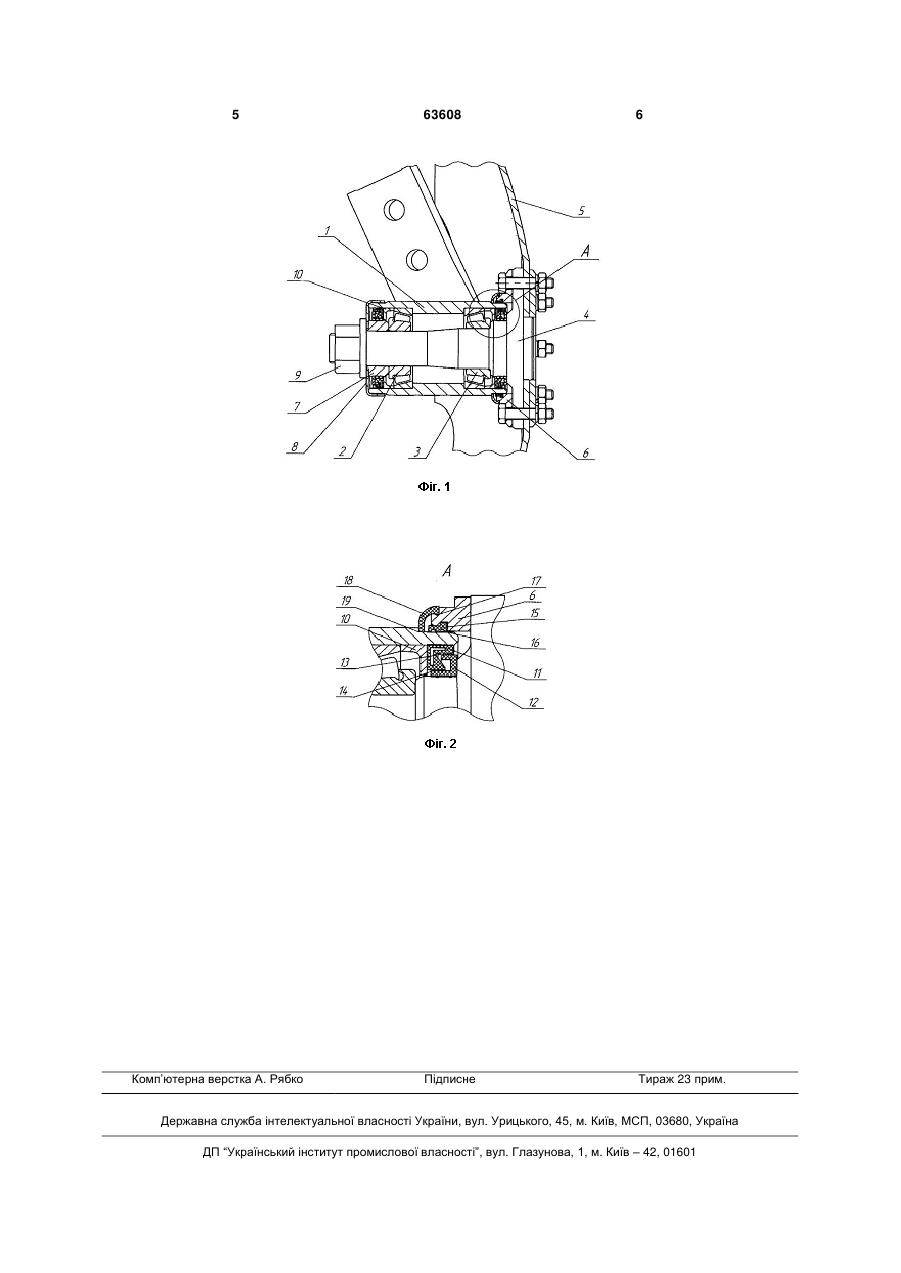

1. Підшипникова опора криволінійного диску ґрунтообробного агрегату, яка містить корпус, в якому на двох підшипниках розташований нерухомо на осі з фланцем криволінійний диск, захисний диск, втулка, ковпак і гайка, з двох сторін по краях усередині корпуса розташовані захисні манжети і концентрично захисним манжетам на зовнішній поверхні корпуса виконані циліндричні проточки, концентрично з якими обертається захисний диск і ковпак, а в захисному диску виконана проточка, в якій розташована манжета, а між підшипниками і захисними манжетами установлені упори, яка відрізняється тим, що захисні манжети виконані з зовнішнього і внутрішнього корпусів, а ущільнюючі кромки виконані на зовнішньому корпусі і розташовані ущільнюючі кромки концентрично по двох різ U 2 (19) 1 3 двох підшипниках розташований нерухомо на осі з фланцем криволінійний диск, захисний диск, втулка, ковпак і гайка, з двох сторін по краях усередині корпуса розташовані захисні манжети і концентрично захисним манжетам на зовнішній поверхні корпуса виконані циліндричні проточки, концентрично з якими обертається захисний диск і ковпак, а в захисному диску виконана проточка, в якій розташована манжета, а між підшипниками і захисними манжетами установлені упори, згідно з корисною моделлю, захисні манжети виконані з зовнішнього і внутрішнього корпусів, а ущільнюючі кромки виконані на зовнішньому корпусі і розташовані концентрично по двох різних діаметрах, і на кожному діаметрі розташовано не менше двох ущільнюючих кромок, а внутрішній корпус має Пподібний профіль і ущільнення проходить по двох різних циліндричних поверхнях корпусу Пподібного профілю, а порожнина між зовнішнім і внутрішнім корпусами заповнена пластичним мастилом. Манжета, яка розташована в захисному диску, має Г-подібну форму і на внутрішній циліндричній поверхні виконано по крайній мірі одну проточку, яка заповнена пластичним мастилом. У захисному диску виконана зовнішня циліндрична проточка в яку вставлено з натягом зовнішнє кільце, яке виготовлене з полімерного матеріалу і зовнішнє кільце має контакт з циліндричною проточкою в корпусі. Криволінійний диск закріплено нерухомо на фланці осі з протилежної сторони від місця кріплення підшипникових опор. Суть корисної моделі пояснюється кресленнями: на Фіг.1 зображено підшипникову опору криволінійного диску ґрунтообробного агрегату; на Фіг.2 - вид А підшипникової опори криволінійного диску ґрунтообробного агрегату. Підшипникова опора криволінійного диску ґрунтообробного агрегату включає корпус 1 в якому на двох підшипниках 2 і 3 розташований нерухомо на осі з фланцем 4 криволінійний диск 5, захисний диск 6, втулка 7, ковпак 8, гайка 9. З двох сторін по краях у середині корпусу 1 розташовані захисні манжети, а між підшипниками 2 і 3 і захисними манжетами установлені упори 10. Захисні манжети складаються із зовнішнього корпусу 11 і внутрішнього корпусу 12, ущільнюючі кромки 13 і 14, виконані на зовнішньому корпусі 11 і розташовані концентрично на різних діаметрах, і на кожному діаметрі виконано не менше двох ущільнюючих кромок, а внутрішній корпус 12 має П-подібний профіль і ущільнення проходить по двох різних циліндричних поверхнях внутрішнього корпусу 12 63608 4 П-подібного профілю. В захисному диску 6 виконана проточка, в яку уставлено Г-подібну манжету 15, на внутрішній циліндричній поверхні якої виконано, по крайній мірі, одну проточку 16, яка заповнена пластичним мастилом. В захисному диску 6 виконана зовнішня циліндрична проточка 17, в яку вставлено з натягом зовнішнє кільце 18, а зовнішнє кільце 18 має контакт з циліндричною проточкою 19 в корпусі 1 і порожнина між зовнішнім кільцем 18, захисним диском 6 і циліндричною проточкою 19 заповнена пластичним мастилом. Криволінійний диск 5 закріплено нерухомо на осі з фланцем 4 з протилежної сторони від місця кріплення підшипників 2 і 3. Підшипникова опора криволінійного диску ґрунтообробного агрегату працює таким чином. При переміщенні в ґрунті криволінійний диск 5 за рахунок тертя з ґрунтом обертається на осі з фланцем 4 на підшипниках 2 і 3 і по внутрішній стороні криволінійного диску переміщається ґрунт. Ґрунт і його абразивні частинки переміщуючись по поверхні криволінійного диску 5 попадають в зону зовнішнього кільця 18 яке перешкоджає проникненню абразивних частинок до деталей підшипників а пластичне мастило забезпечує високий ресурс підшипникової опори криволінійного диску ґрунтообробного агрегату. Г-подібна манжета, на внутрішній циліндричній поверхні якої виконана, по крайній мірі, одна проточка 16, яка заповнена пластичним мастилом також перешкоджає проникненню абразивних частинок до деталей підшипників, а пластичне мастило забезпечує високий ресурс підшипникової опори криволінійного диску ґрунтообробного агрегату. Захисні манжети, які складаються з зовнішнього 11 і внутрішнього 12 корпусів, за допомогою ущільнюючих кромок 13 і 14, які виконані на зовнішньому корпусі 11 і розташовані концентрично по двох різних діаметрах ущільнюються по двох різних циліндричних поверхнях внутрішнього корпусу 12 П-подібного профілю, а порожнина між зовнішнім і внутрішнім корпусами заповнена пластичним мастилом, також перешкоджають проникненню абразивних частинок до деталей підшипників, що забезпечує високий ресурс підшипникової опори криволінійного диску ґрунтообробного агрегату. Криволінійний диск 5 закріплений нерухомо на осі з фланцем 4 з протилежної сторони від місця кріплення підшипникових опор 2 і 3, що дозволяє проводити заміну криволінійного диска без розбирання підшипникової опори криволінійного диску ґрунтообробного агрегату. 5 Комп’ютерна верстка А. Рябко 63608 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
