Полімерна дисперсія для капсулювання мінеральних добрив

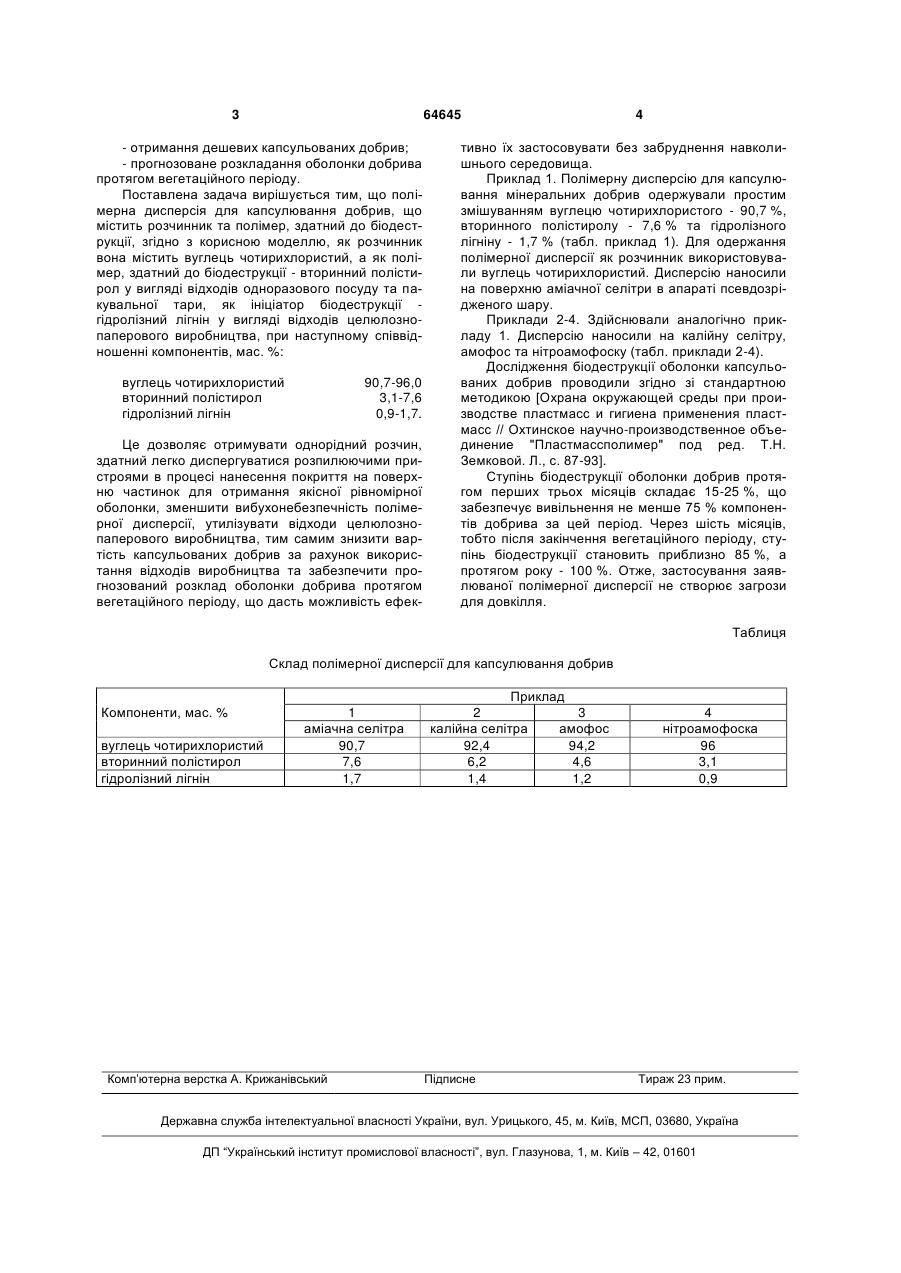

Полімерна дисперсія для капсулювання добрив, що містить розчинник, вторинний полістирол 3 64645 - отримання дешевих капсульованих добрив; - прогнозоване розкладання оболонки добрива протягом вегетаційного періоду. Поставлена задача вирішується тим, що полімерна дисперсія для капсулювання добрив, що містить розчинник та полімер, здатний до біодеструкції, згідно з корисною моделлю, як розчинник вона містить вуглець чотирихлористий, а як полімер, здатний до біодеструкції - вторинний полістирол у вигляді відходів одноразового посуду та пакувальної тари, як ініціатор біодеструкції гідролізний лігнін у вигляді відходів целюлознопаперового виробництва, при наступному співвідношенні компонентів, мас. %: вуглець чотирихлористий вторинний полістирол гідролізний лігнін 90,7-96,0 3,1-7,6 0,9-1,7. Це дозволяє отримувати однорідний розчин, здатний легко диспергуватися розпилюючими пристроями в процесі нанесення покриття на поверхню частинок для отримання якісної рівномірної оболонки, зменшити вибухонебезпечність полімерної дисперсії, утилізувати відходи целюлознопаперового виробництва, тим самим знизити вартість капсульованих добрив за рахунок використання відходів виробництва та забезпечити прогнозований розклад оболонки добрива протягом вегетаційного періоду, що дасть можливість ефек 4 тивно їх застосовувати без забруднення навколишнього середовища. Приклад 1. Полімерну дисперсію для капсулювання мінеральних добрив одержували простим змішуванням вуглецю чотирихлористого - 90,7 %, вторинного полістиролу - 7,6 % та гідролізного лігніну - 1,7 % (табл. приклад 1). Для одержання полімерної дисперсії як розчинник використовували вуглець чотирихлористий. Дисперсію наносили на поверхню аміачної селітри в апараті псевдозрідженого шару. Приклади 2-4. Здійснювали аналогічно прикладу 1. Дисперсію наносили на калійну селітру, амофос та нітроамофоску (табл. приклади 2-4). Дослідження біодеструкції оболонки капсульованих добрив проводили згідно зі стандартною методикою [Охрана окружающей среды при производстве пластмасс и гигиена применения пластмасс // Охтинское научно-производственное объединение "Пластмассполимер" под ред. Т.Н. Земковой. Л., с. 87-93]. Ступінь біодеструкції оболонки добрив протягом перших трьох місяців складає 15-25 %, що забезпечує вивільнення не менше 75 % компонентів добрива за цей період. Через шість місяців, тобто після закінчення вегетаційного періоду, ступінь біодеструкції становить приблизно 85 %, а протягом року - 100 %. Отже, застосування заявлюваної полімерної дисперсії не створює загрози для довкілля. Таблиця Склад полімерної дисперсії для капсулювання добрив Компоненти, мас. % вуглець чотирихлористий вторинний полістирол гідролізний лігнін 1 аміачна селітра 90,7 7,6 1,7 Комп’ютерна верстка А. Крижанівський Приклад 2 3 калійна селітра амофос 92,4 94,2 6,2 4,6 1,4 1,2 Підписне 4 нітроамофоска 96 3,1 0,9 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
