Блочно-комплектна установка підготовки газу

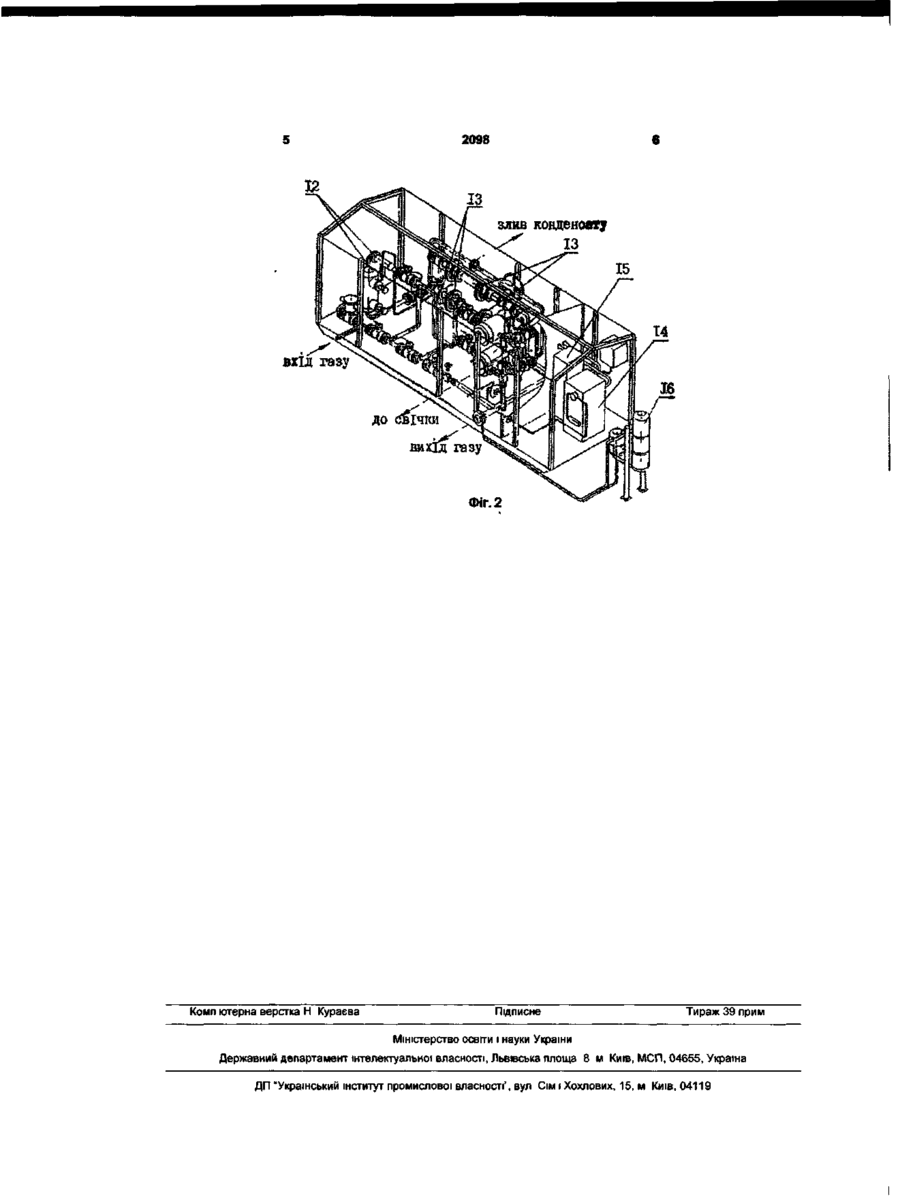

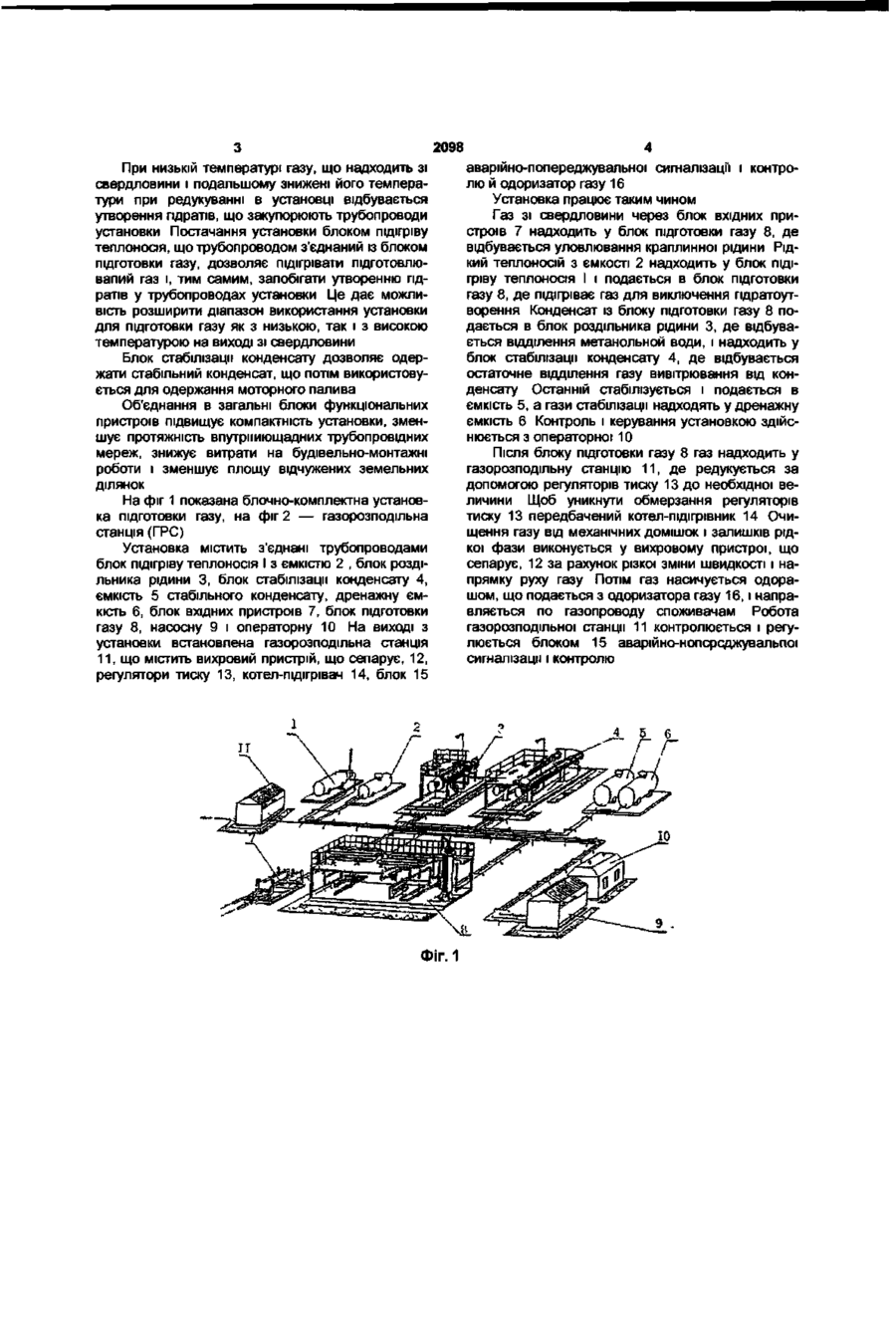

Блочно-комплектна установка підготовки газу, що містить блок підготовки газу, блок-бокс насосної промстоків, три блок-бокси газорозподільної станції, блок-бокс насосної метанолу, дренажну ємкість, ємкість для конденсату і блок-бокс операторної, яка відрізняється тим, що вона оснащена блоком підігріву теплоносія і блоком стабілізації конденсату, що з'єднані трубопроводами з блоком підготовки газу, блок-бокси насосних промстоків і метанолу об'єднані в один блок-бокс, а газорозподільна станція виконана у вигляді єдиного блокбоксу, що містить вихровий пристрій, що сепарує, регулятори тиску, котел-підігрівник, апаратуру аварійно-попереджувальної сигналізації і контролю й одоризатор газу Корисна модель відноситься до будівництва установок підготовки газу на малодебітних родовищах і окремих свердловинах, зокрема, для постачання газом різних споживачів у радіусі до 50 км, а також для подачі газу в магістральний газопровід Відома модульна малогабаритна установка підготовки газу «НТС-Модуль» (див ж «Газовая промышленность», №3, 1999р , С 39, М, і сайт www tmm ru tnnggas), що містить будинки і спорудження основного призначення блок підготовки газу, насосну промстоків, газорозподільну станцію, насосну метанолу, дренажну ємкість, ємкість для конденсату, а також операторну — прототип Підготовка газу здійснюється методом низькотемпературної сепарації Установка монтується на будівельному майданчику з готових модулів або збирається з готових блоків Недоліком установки «НТС-Модуль» є відсутність підігріву газу на вході в установку При низькій температурі газу, що надходить зі свердловини в установку, і наступному його редукуванні відбувається подальше зниження температури газу і, як наслідок, утворення гідратів у трубопроводах і запірній арматурі установки Крім того установка має великі габаритні розміри і, як наслідок, займає велику площу, а також вимагає істотних витрат на її зведення В основу корисної моделі поставлена задача удосконалення конструкції блочно-комплектної установки підготовки газу шляхом постачання її блоком підігріву теплоносія і блоком стабілізації конденсату розширити функціональні можливості установки, а також шляхом підвищення компактності знизити витрати на будівельно-монтажні роботи і зменшити площу відчужених земельних ділянок Поставлена задача вирішується за рахунок того, що відома блочно-комплектна установка підготовки газу, яка містить блок підготовки газу, блокбокс насосної промстоків, три блок-бокси газорозподільної станції, блок-бокс насосної метанолу, дренажну ємкість, ємкість для конденсату і блокбокс операторної, постачена блоком підігріву теплоносія і блоком стабілізації конденсату, що з'єднані трубопроводами з блоком підготовки газу Крім того блок-бокси насосних промстоків і метанолу об'єднані в один блок-бокс, а газорозподільна станція (ГРС) виконана у виді єдиного блокбоксу, що містить вихровий пристрій, що сепарує, регулятори тиску, котел-підігрівник, апаратуру аварійно-попереджувальної сигналізації і контролю й одоризатор газу 00 О) о CM 2098 При низькій температурі газу, що надходить зі свердловини і подальшому знижені його температури при редукуванні в установці відбувається утворення гідратів, що закупорюють трубопроводи установки Постачання установки блоком підігріву теплоносія, що трубопроводом з'єднаний із блоком підготовки газу, дозволяє підігрівати пщготовлювапий газ і, тим самим, запобігати утворенню гідратів у трубопроводах установки Це дає можливість розширити діапазон використання установки для підготовки газу як з низькою, так і з високою температурою на виході зі свердловини Блок стабілізації конденсату дозволяє одержати стабільний конденсат, що потім використовується для одержання моторного палива Об'єднання в загальні блоки функціональних пристроїв підвищує компактність установки, зменшує протяжність впутрииющадних трубопровідних мереж, знижує витрати на будівельно-монтажні роботи і зменшує площу відчужених земельних ДІЛЯНОК На фіг 1 показана блочно-комплектна установка підготовки газу, на фіг 2 — газорозподільна станція (ГРС) Установка містить з'єднані трубопроводами блок підігріву теплоносія І з ємкістю 2 , блок роздільника рідини 3, блок стабілізації конденсату 4, ємкість 5 стабільного конденсату, дренажну ємкість 6, блок вхідних пристроїв 7, блок підготовки газу 8, насосну 9 і операторну 10 На виході з установки встановлена газорозподільна станція 11, що містить вихровий пристрій, що сепарує, 12, регулятори тиску 13, котел-пщігрівач 14, блок 15 IT Фіг. 1 аварійно-попереджувальної сигналізації і контролю й одоризатор газу 16 Установка працює таким чином Газ зі свердловини через блок вхідних пристроїв 7 надходить у блок підготовки газу 8, де відбувається уловлювання краплинної рідини Рідкий теплоносій з ємкості 2 надходить у блок підігріву теплоносія І і подається в блок підготовки газу 8, де підігріває газ для виключення пдратоутворення Конденсат із блоку підготовки газу 8 подається в блок роздільника рідини 3, де відбувається відділення метанольной води, і надходить у блок стабілізації конденсату 4, де відбувається остаточне відділення газу вивітрювання від конденсату Останній стабілізується і подається в ємкість 5, а гази стабілізації надходять у дренажну ємкість 6 Контроль і керування установкою здійснюється з операторної 10 Після блоку підготовки газу 8 газ надходить у газорозподільну станцію 11, де редукується за допомогою регуляторів тиску 13 до необхідної величини Щоб уникнути обмерзання регуляторів тиску 13 передбачений котел-підігрівник 14 Очищення газу від механічних домішок і залишків рідкої фази виконується у вихровому пристрої, що сепарує, 12 за рахунок різкої зміни швидкості і напрямку руху газу Потім газ насичується одорашом, що подається з одоризатора газу 16, і направляється по газопроводу споживачам Робота газорозподільної станції 11 контролюється і регулюється блоком 15 аварійно-нопсрсджувальпої сигналізації і контролю 2098 ІЗ злив конденсату 13 15 вхід газу до вихід газу Фіг. 2 Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8 м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім і Хохлових, 15, м Київ, 04119
