Присад металургійний для десульфурації рідких сплавів на основі заліза

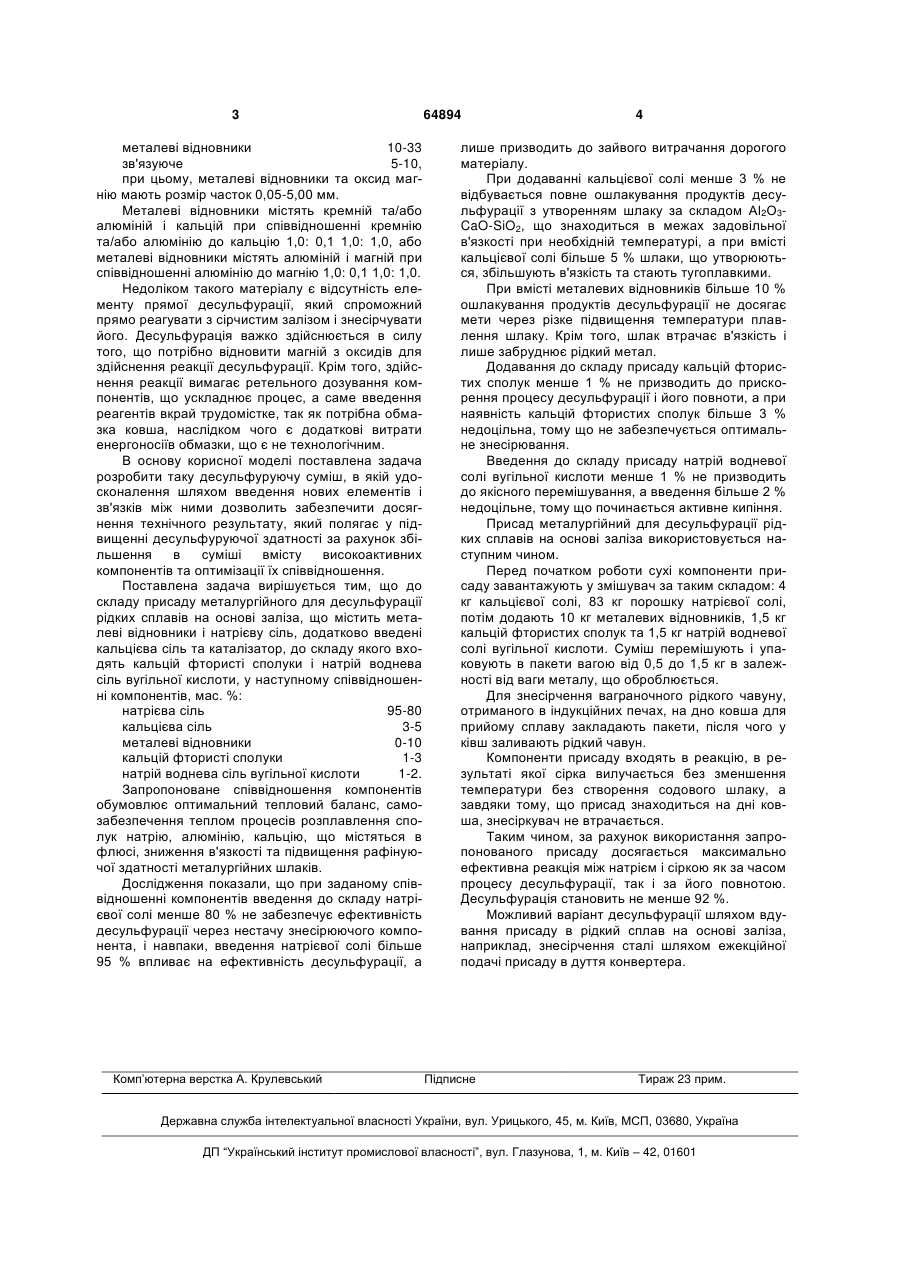

Присад металургійний для десульфурації рідких сплавів на основі заліза, що містить металеві відновники, натрієву сіль, який відрізняється тим, що додатково містить кальцієву сіль та каталізатор, до складу якого входять кальцій фтористі сполуки і натрій воднева сіль вугільної кислоти, у наступному співвідношенні компонентів, мас. %: натрієва сіль 95-80 кальцієва сіль 3-5 металеві відновники 0-10 кальцій фтористі сполуки 1-3 натрій воднева сіль вугільної кислоти 1-2.. (19) (21) u201104174 (22) 06.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) МАКАРЕВИЧ ЄВГЕН ПАВЛОВИЧ, ГОНДЕЛЬ ВАСИЛЬ ОПАНАСОВИЧ, РОМАНЕНКО ОЛЕКСАНДР АНДРІЙОВИЧ, БУБЕНКО ПАВЛО ТРОХИМОВИЧ, БЕРЕЖНА ГАННА ВАЛЕРІЇВНА, МОГИЛАТЕНКО ВОЛОДИМИР ГЕННАДІЙОВИЧ, КУПАЛОВА ТАІСА ПАВЛІВНА, ПИЩИДА ВАЛЕРІЙ ІВАНОВИЧ, ГРАЧОВ МИХАЙЛО ЮРІЄВИЧ (73) МАКАРЕВИЧ ЄВГЕН ПАВЛОВИЧ, ГОНДЕЛЬ ВАСИЛЬ ОПАНАСОВИЧ 3 металеві відновники 10-33 зв'язуюче 5-10, при цьому, металеві відновники та оксид магнію мають розмір часток 0,05-5,00 мм. Металеві відновники містять кремній та/або алюміній і кальцій при співвідношенні кремнію та/або алюмінію до кальцію 1,0: 0,1 1,0: 1,0, або металеві відновники містять алюміній і магній при співвідношенні алюмінію до магнію 1,0: 0,1 1,0: 1,0. Недоліком такого матеріалу є відсутність елементу прямої десульфурації, який спроможний прямо реагувати з сірчистим залізом і знесірчувати його. Десульфурація важко здійснюється в силу того, що потрібно відновити магній з оксидів для здійснення реакції десульфурації. Крім того, здійснення реакції вимагає ретельного дозування компонентів, що ускладнює процес, а саме введення реагентів вкрай трудомістке, так як потрібна обмазка ковша, наслідком чого є додаткові витрати енергоносіїв обмазки, що є не технологічним. В основу корисної моделі поставлена задача розробити таку десульфуруючу суміш, в якій удосконалення шляхом введення нових елементів і зв'язків між ними дозволить забезпечити досягнення технічного результату, який полягає у підвищенні десульфуруючої здатності за рахунок збільшення в суміші вмісту високоактивних компонентів та оптимізації їх співвідношення. Поставлена задача вирішується тим, що до складу присаду металургійного для десульфурації рідких сплавів на основі заліза, що містить металеві відновники і натрієву сіль, додатково введені кальцієва сіль та каталізатор, до складу якого входять кальцій фтористі сполуки і натрій воднева сіль вугільної кислоти, у наступному співвідношенні компонентів, мас. %: натрієва сіль 95-80 кальцієва сіль 3-5 металеві відновники 0-10 кальцій фтористі сполуки 1-3 натрій воднева сіль вугільної кислоти 1-2. Запропоноване співвідношення компонентів обумовлює оптимальний тепловий баланс, самозабезпечення теплом процесів розплавлення сполук натрію, алюмінію, кальцію, що містяться в флюсі, зниження в'язкості та підвищення рафінуючої здатності металургійних шлаків. Дослідження показали, що при заданому співвідношенні компонентів введення до складу натрієвої солі менше 80 % не забезпечує ефективність десульфурації через нестачу знесірюючого компонента, і навпаки, введення натрієвої солі більше 95 % впливає на ефективність десульфурації, а Комп’ютерна верстка А. Крулевський 64894 4 лише призводить до зайвого витрачання дорогого матеріалу. При додаванні кальцієвої солі менше 3 % не відбувається повне ошлакування продуктів десульфурації з утворенням шлаку за складом Аl2О3CaO-SiO2, що знаходиться в межах задовільної в'язкості при необхідній температурі, а при вмісті кальцієвої солі більше 5 % шлаки, що утворюються, збільшують в'язкість та стають тугоплавкими. При вмісті металевих відновників більше 10 % ошлакування продуктів десульфурації не досягає мети через різке підвищення температури плавлення шлаку. Крім того, шлак втрачає в'язкість і лише забруднює рідкий метал. Додавання до складу присаду кальцій фтористих сполук менше 1 % не призводить до прискорення процесу десульфурації і його повноти, а при наявність кальцій фтористих сполук більше 3 % недоцільна, тому що не забезпечується оптимальне знесірювання. Введення до складу присаду натрій водневої солі вугільної кислоти менше 1 % не призводить до якісного перемішування, а введення більше 2 % недоцільне, тому що починається активне кипіння. Присад металургійний для десульфурації рідких сплавів на основі заліза використовується наступним чином. Перед початком роботи сухі компоненти присаду завантажують у змішувач за таким складом: 4 кг кальцієвої солі, 83 кг порошку натрієвої солі, потім додають 10 кг металевих відновників, 1,5 кг кальцій фтористих сполук та 1,5 кг натрій водневої солі вугільної кислоти. Суміш перемішують і упаковують в пакети вагою від 0,5 до 1,5 кг в залежності від ваги металу, що оброблюється. Для знесірчення ваграночного рідкого чавуну, отриманого в індукційних печах, на дно ковша для прийому сплаву закладають пакети, після чого у ківш заливають рідкий чавун. Компоненти присаду входять в реакцію, в результаті якої сірка вилучається без зменшення температури без створення содового шлаку, а завдяки тому, що присад знаходиться на дні ковша, знесіркувач не втрачається. Таким чином, за рахунок використання запропонованого присаду досягається максимально ефективна реакція між натрієм і сіркою як за часом процесу десульфурації, так і за його повнотою. Десульфурація становить не менше 92 %. Можливий варіант десульфурації шляхом вдування присаду в рідкий сплав на основі заліза, наприклад, знесірчення сталі шляхом ежекційної подачі присаду в дуття конвертера. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
