Склад евтектичних сплавів і покрить на основі заліза

Номер патенту: 27616

Опубліковано: 15.09.2000

Автори: Моляр Олександр Григорович, Уськова Наталія Олексіївна, Пашечко Михайло Іванович, Ершов Генадій Степанович

МПК: C22C 38/06, C22C 38/18, C22C 38/04, C22C 38/08

Мітки: сплавів, склад, евтектичних, покрить, заліза, основі

Текст:

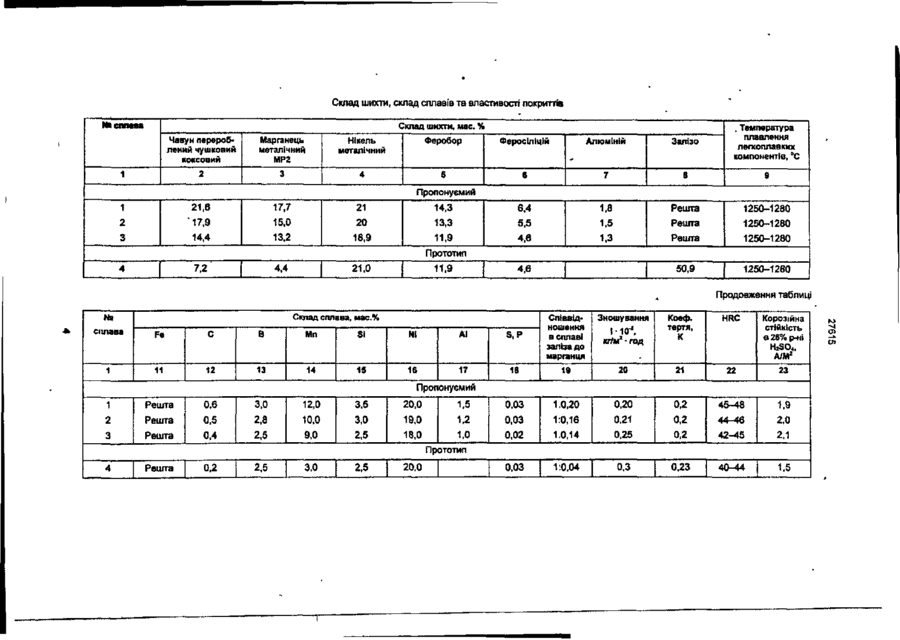

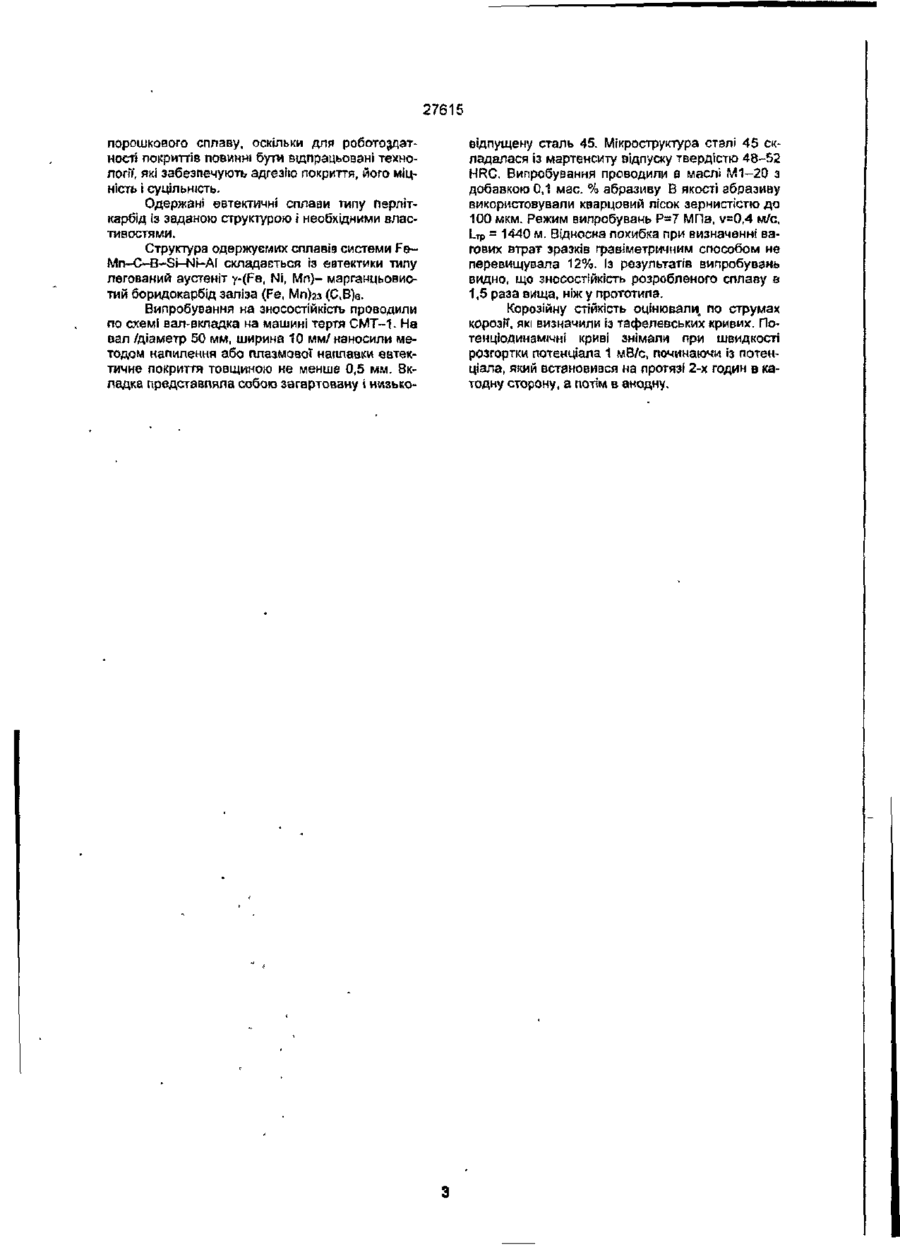

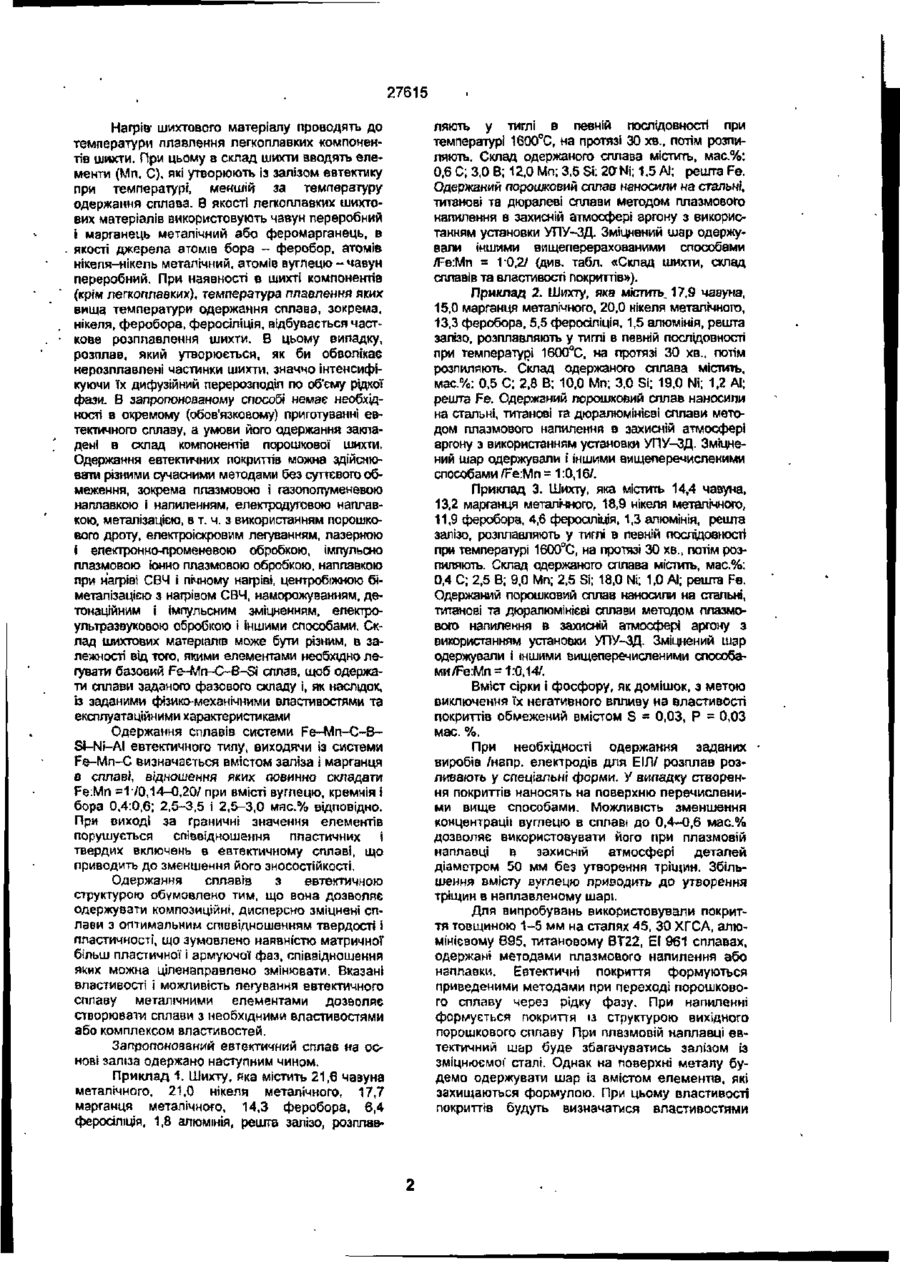

...Вказані властивості і можливість легування евтектичного сплаву металічними елементами Періодичної системи дозволяє створювати сплави з необхідними властивостями або комп лексом властивостей У таблиці наведено склад шихти, ХІМІЧНИЙ склад та властивості сплавів Запропоновані евтектичний сплав на основі заліза одержано наступним чином Приклад 1. Шихту, яка містить 21,6 чавуна, 13,0 нікеля металічного, 13,0 хрома металічного, 17,7 Марганця...

Номер патенту: 27617

Опубліковано: 15.09.2000

Автори: Моляр Олександр Григорович, Уськова Наталія Олексіївна, Пашечко Михайло Іванович, Ершов Генадій Степанович

МПК: C22C 38/04, C22C 38/06, C22C 38/18

Мітки: склад, сплавів, покрить, заліза, основі, евтектичних

Текст:

...дозволяє одержувати композиційні, дисперсно зміцнені сплави з оптимальним співвідношенням твердості і пластичності, що зумовлено наявністю матричної більш пластичної і армуючої фаз, співвідношення яких можна ціленаправлено змінювати. Вказані властивості І можливість легування евтектичного сплаву металічними елементами Періодичної системи дозволяє створювати сплави з необхідними властивостями або комплексом властивостей. Запропонований...

Номер патенту: 8148

Опубліковано: 26.12.1995

Автори: Ющенко Костянтин Андрійович, Черняков Олег Федорович, Шавловський Євген Миколайович, Царабаєв Валерій Миколайович, Капорик Миколай Іванович, Шихельман Григорій Хенович, Борисов Юрій Сергійович

МПК: C23C 12/00

Мітки: заліза, сплавів, спосіб, рідини, ванадування

Формула / Реферат:

Способ жидкостного ванадирования сплавов железа, включающий нагрев и выдержку изделий при 1123-1523 К в расплаве, содержащем буру и/или оксид бора и сплав железа с ванадием, отли­чающийся тем, что, с целью повышения произво­дительности и упрощения способа при сохранении высокой микротвердости получаемых покрытий, в расплав буры и/или оксида бора сплав железа с ванадием вводят в виде порошка с удельной повер­хностью 0,04-0,6 мг/г, взятого в...

Номер патенту: 19227

Опубліковано: 25.12.1997

Автори: Штогрин Андрій Іванович, Грицишин Петро Михайлович, Яртись Володимир Анатолієвич, Булик Ігор Іванович

МПК: B22F 9/02

Мітки: кобальту, металів, сплавів, рідкоземельних, одержання, спосіб, заліза, порошків, основі

Формула / Реферат:

Изобретение относится к порошковой металлургии, в частности к получению порошков ферромагнитных сплавов на основе железа и кобальта, содержащих один или несколько редкоземельных металлов.Известен способ диспергирования сплавов Sm2(Fe, Co, Cu, Zr)17 при поглощении водорода под давлением 200 атм и температуре 200°С [1, 2J.Недостатком данного способа является высокое давление водорода и повышенная температура в рабочей камере, что...

Номер патенту: 12832

Опубліковано: 28.02.1997

Автори: Лучка Мирон Васильович, Саввакін Георгій Іванович, Бурда Мирослав Йосипович, Гуслієнко Юрій Олександрович

МПК: C25D 15/00

Мітки: металів, покриттів, заліза, склад, композиційних, електролітичних, отримання, основі, групи

Формула / Реферат:

1. Состав для получения композиционных электролитических покрытий на основе металлов группы железа, содержащий хлорид никеля или хлорид кобальта или хлорид железа, борную кислоту и бор аморфный, отличающийся тем, что он дополнительно содержит ультрадисперсный углеродный конденсат при следующем соотношении компонентов, г/л: Хлорид никеля (или хлорид железа или хлорид кобальта) 300 Борная...
