Пристрій підвищення ефективності рекуперативного гальмування в електромобілях

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 65006

Опубліковано: 25.11.2011

Автори: Соченко Петро Степанович, Власюк Ірина Іванівна, Зеленков Олександр Аврамович, Синєглазов Віктор Михайлович, Молчанов Олексій Володимирович, Сидоренко Костянтин Миколайович, Голік Артур Петрович

Завантажити PDF файл.

Формула / Реферат

Текст

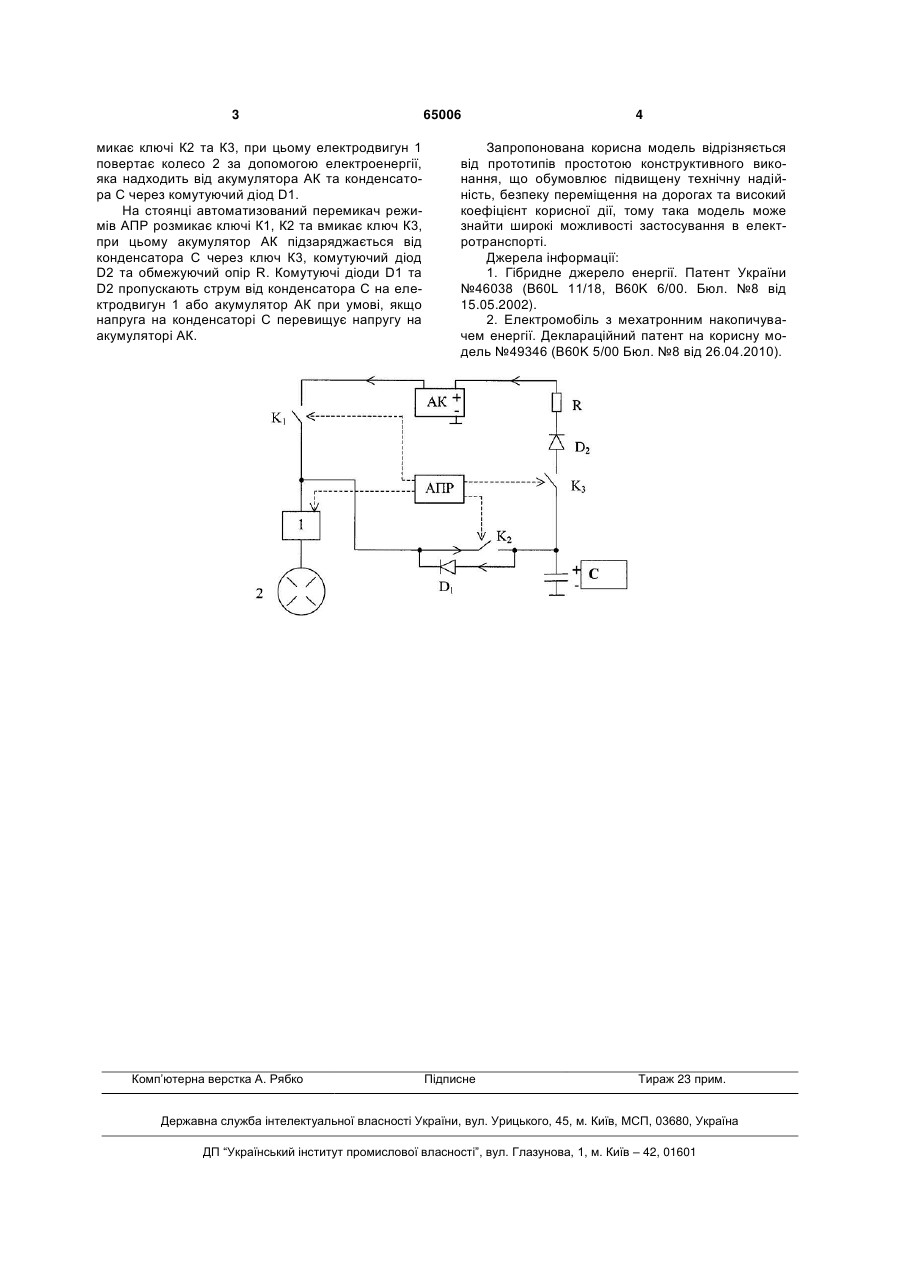

Пристрій підвищення ефективності рекуперативного гальмування в електромобілях, який містить електродвигуни, які закріплені на осях коліс та здатні переключатися в режим електрогенераторів під час гальмування, акумуляторну батарею, автомат переключення режимів роботи, який відрізняється тим, що вводиться велика електрична ємність, три автоматизовані перемикачі, комутуючі діоди та обмежуючий опір. (19) (21) u201104989 (22) 20.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) СИНЄГЛАЗОВ ВІКТОР МИХАЙЛОВИЧ, ЗЕЛЕНКОВ ОЛЕКСАНДР АВРАМОВИЧ, СОЧЕНКО ПЕТРО СТЕПАНОВИЧ, СИДОРЕНКО КОСТЯНТИН МИКОЛАЙОВИЧ, МОЛЧАНОВ ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, ГОЛІК АРТУР ПЕТРОВИЧ, ВЛАСЮК ІРИНА ІВАНІВНА 3 микає ключі К2 та К3, при цьому електродвигун 1 повертає колесо 2 за допомогою електроенергії, яка надходить від акумулятора АК та конденсатора С через комутуючий діод D1. На стоянці автоматизований перемикач режимів АПР розмикає ключі К1, К2 та вмикає ключ К3, при цьому акумулятор АК підзаряджається від конденсатора С через ключ К3, комутуючий діод D2 та обмежуючий опір R. Комутуючі діоди D1 та D2 пропускають струм від конденсатора С на електродвигун 1 або акумулятор АК при умові, якщо напруга на конденсаторі С перевищує напругу на акумуляторі АК. Комп’ютерна верстка А. Рябко 65006 4 Запропонована корисна модель відрізняється від прототипів простотою конструктивного виконання, що обумовлює підвищену технічну надійність, безпеку переміщення на дорогах та високий коефіцієнт корисної дії, тому така модель може знайти широкі можливості застосування в електротранспорті. Джерела інформації: 1. Гібридне джерело енергії. Патент України №46038 (В60L 11/18, В60K 6/00. Бюл. №8 від 15.05.2002). 2. Електромобіль з мехатронним накопичувачем енергії. Деклараційний патент на корисну модель №49346 (В60K 5/00 Бюл. №8 від 26.04.2010). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device of increase of efficiency of regenerative braking in electric cars

Автори англійською

Synehlazov Viktor Mykhailovych, Zelenkov Oleksandr Avramovych, Sochenko Petro Stepanovych, Sydorenko Kostiantyn Mykolaiovych, Molchanov Oleksii Volodymyrovych, Holik Artur Petrovych, Vlasiuk Iryna Ivanivna

Назва патенту російською

Устройство повышения эффективности рекуперативного торможения в электромобилях

Автори російською

Синеглазов Виктор Михайлович, Зеленков Александр Аврамович, Соченко Петр Степанович, Сидоренко Константин Николаевич, Молчанов Алексей Владимирович, Голик Артур Петрович, Власюк Ирина Ивановна

МПК / Мітки

МПК: B60K 6/00, B60L 11/00

Мітки: гальмування, ефективності, підвищення, пристрій, електромобілях, рекуперативного
