Теплообмінна поверхня для експериментальних досліджень

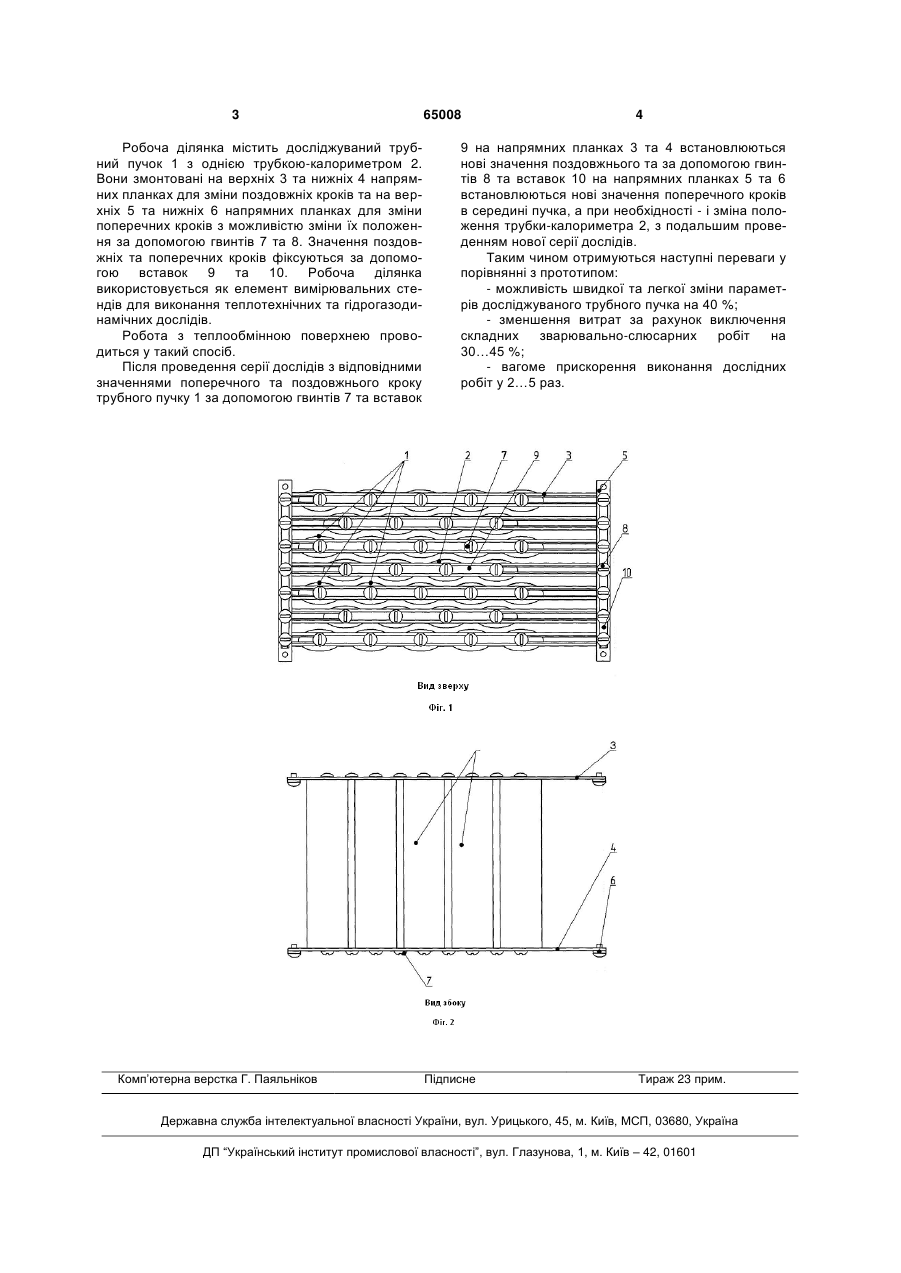

1. Теплообмінна поверхня для експериментальних досліджень, що містить трубний пучок і трубку-калориметр, яка відрізняється тим, що для зміни параметрів трубного пучка поверхня змонтована на напрямних планках з фіксуючими гвинтами. 2. Теплообмінна поверхня для експериментальних досліджень за п. 1, яка відрізняється тим, що як елементи теплообмінної поверхні використані трубки будь-якого перерізу - круглого, еліптичного, квадратного, плоскоовального, трикутного тощо. (19) (21) u201104992 (22) 20.04.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) КУЗНЕЦОВ ВАЛЕРІЙ ВАЛЕРІЙОВИЧ, ДИМО БОРИС ВАСИЛЬОВИЧ, ЯКИМОВИЧ АНДРІЙ ВАЛЕРІЙОВИЧ, КУЗНЕЦОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, КУЗНЕЦОВА СВІТЛАНА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА 3 Робоча ділянка містить досліджуваний трубний пучок 1 з однією трубкою-калориметром 2. Вони змонтовані на верхніх 3 та нижніх 4 напрямних планках для зміни поздовжніх кроків та на верхніх 5 та нижніх 6 напрямних планках для зміни поперечних кроків з можливістю зміни їх положення за допомогою гвинтів 7 та 8. Значення поздовжніх та поперечних кроків фіксуються за допомогою вставок 9 та 10. Робоча ділянка використовується як елемент вимірювальних стендів для виконання теплотехнічних та гідрогазодинамічних дослідів. Робота з теплообмінною поверхнею проводиться у такий спосіб. Після проведення серії дослідів з відповідними значеннями поперечного та поздовжнього кроку трубного пучку 1 за допомогою гвинтів 7 та вставок Комп’ютерна верстка Г. Паяльніков 65008 4 9 на напрямних планках 3 та 4 встановлюються нові значення поздовжнього та за допомогою гвинтів 8 та вставок 10 на напрямних планках 5 та 6 встановлюються нові значення поперечного кроків в середині пучка, а при необхідності - і зміна положення трубки-калориметра 2, з подальшим проведенням нової серії дослідів. Таким чином отримуються наступні переваги у порівнянні з прототипом: - можливість швидкої та легкої зміни параметрів досліджуваного трубного пучка на 40 %; - зменшення витрат за рахунок виключення складних зварювально-слюсарних робіт на 30…45 %; - вагоме прискорення виконання дослідних робіт у 2…5 раз. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
