Пристрій для зчитування двійкової інформації

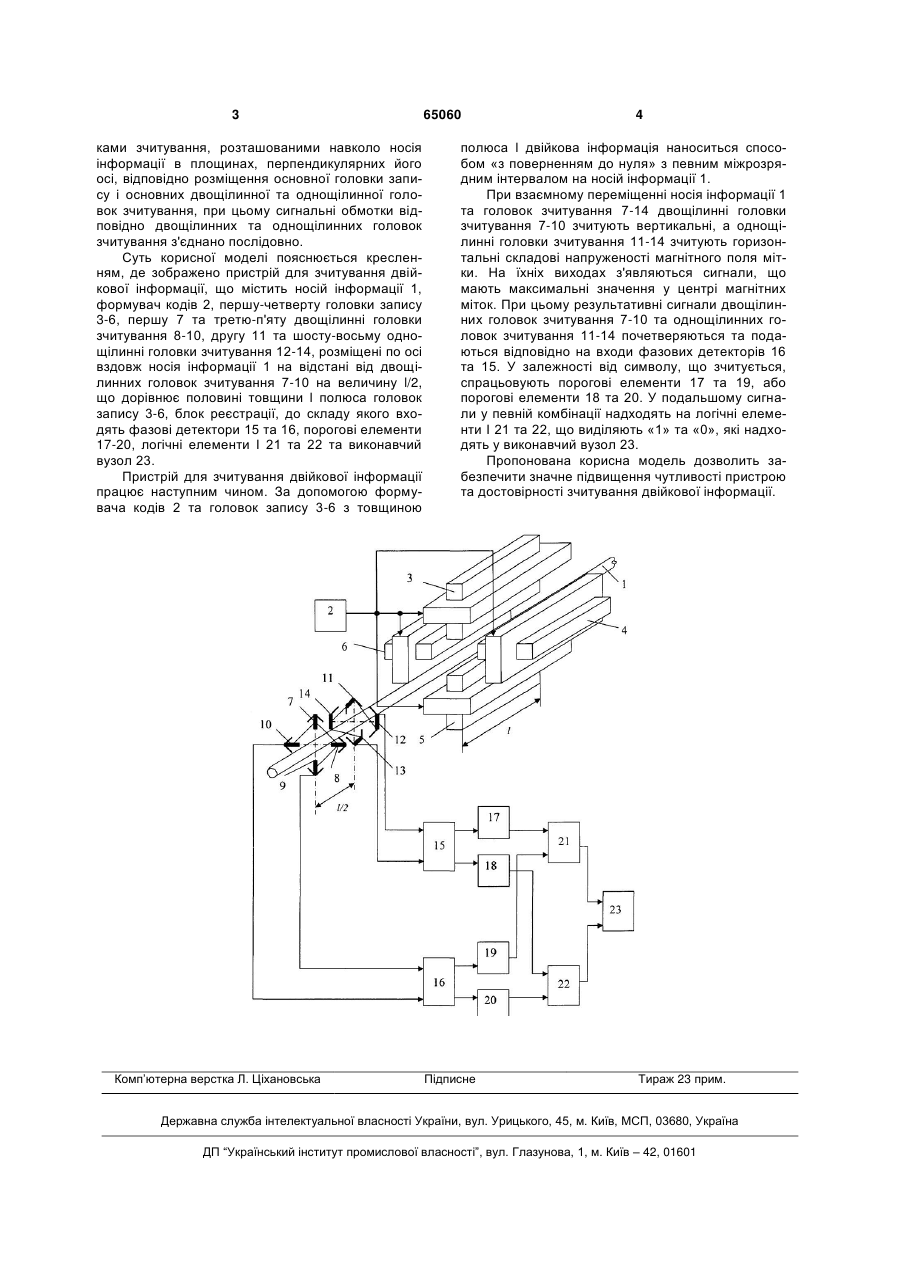

Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною 3 ками зчитування, розташованими навколо носія інформації в площинах, перпендикулярних його осі, відповідно розміщення основної головки запису і основних двощілинної та однощілинної головок зчитування, при цьому сигнальні обмотки відповідно двощілинних та однощілинних головок зчитування з'єднано послідовно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування двійкової інформації, що містить носій інформації 1, формувач кодів 2, першу-четверту головки запису 3-6, першу 7 та третю-п'яту двощілинні головки зчитування 8-10, другу 11 та шосту-восьму однощілинні головки зчитування 12-14, розміщені по осі вздовж носія інформації 1 на відстані від двощілинних головок зчитування 7-10 на величину l/2, що дорівнює половині товщини l полюса головок запису 3-6, блок реєстрації, до складу якого входять фазові детектори 15 та 16, порогові елементи 17-20, логічні елементи І 21 та 22 та виконавчий вузол 23. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та головок запису 3-6 з товщиною Комп’ютерна верстка Л. Ціхановська 65060 4 полюса l двійкова інформація наноситься способом «з поверненням до нуля» з певним міжрозрядним інтервалом на носій інформації 1. При взаємному переміщенні носія інформації 1 та головок зчитування 7-14 двощілинні головки зчитування 7-10 зчитують вертикальні, а однощілинні головки зчитування 11-14 зчитують горизонтальні складові напруженості магнітного поля мітки. На їхніх виходах з'являються сигнали, що мають максимальні значення у центрі магнітних міток. При цьому результативні сигнали двощілинних головок зчитування 7-10 та однощілинних головок зчитування 11-14 почетверяються та подаються відповідно на входи фазових детекторів 16 та 15. У залежності від символу, що зчитується, спрацьовують порогові елементи 17 та 19, або порогові елементи 18 та 20. У подальшому сигнали у певній комбінації надходять на логічні елементи І 21 та 22, що виділяють «1» та «0», які надходять у виконавчий вузол 23. Пропонована корисна модель дозволить забезпечити значне підвищення чутливості пристрою та достовірності зчитування двійкової інформації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
